Form - 거푸집 수량산출표 작성 (Ver2.0) -2024H3 까지

명령어 : Form ( Formwork Quantity )

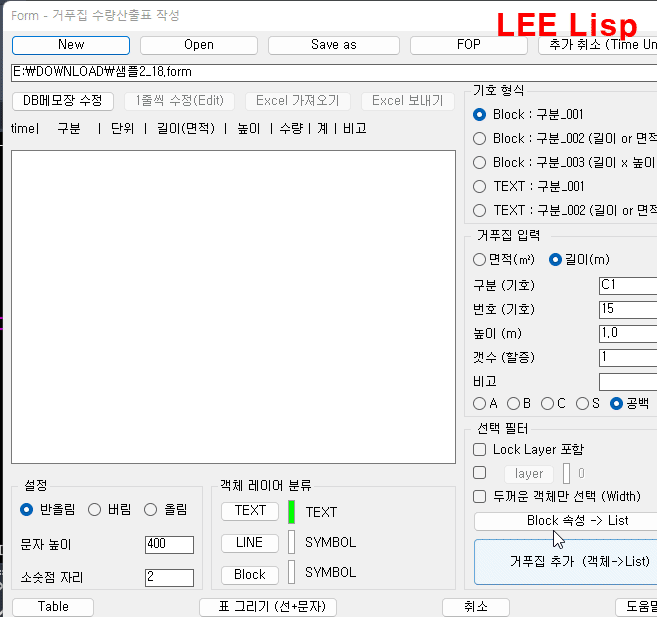

•  거푸집 수량 산출표 작성하기 (Ver. 2.0)
•  개체의 면적 or 길이, 높이, 수량(할증)값으로 산출표 계산

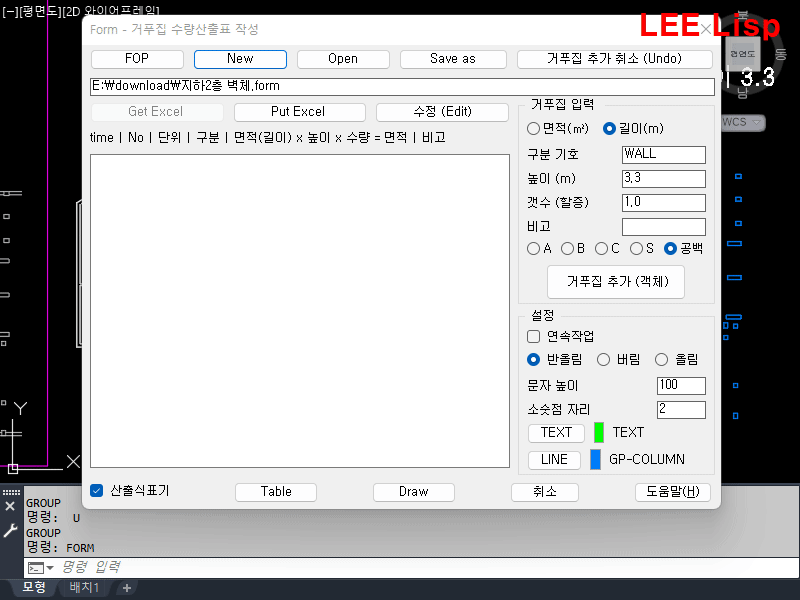

•  버전1.5보다 옵션이 많은 버전
•  (면적 or 길이) 객체  x 높이 x 수량(할증) = 면적
•  수량산출서 파일관리 가능 (저장,불러오기,새파일)
•  한번에 선택된 거푸집 객체를  리스트에 추가
•  구분기호와 높이 할증등이 동일 객체별로 선택 빠른 리스트 생성가능
•  엑셀에 보내 리스트를 수정하거나 가져오거나 1행씩 수정가능 (DB메모장으로 수정추가)
•  캐드객체표와 표그리기 (선+문자)지원
•  할증에 음수(-) 표현으로 공제면적을 산출할수 있도록 보완 (23C4이후)
• 기호 형식 변경 :   속성블럭 또는 문자 1개로 표기
  Block : 구분_001  /   Block : 구분_002 ( 길이 or 면적 ) /   Block : 구분_003 ( 길이 x 높이 )
  Text : 구분_001    /    Text : 구분_002 (길이 or 면적)

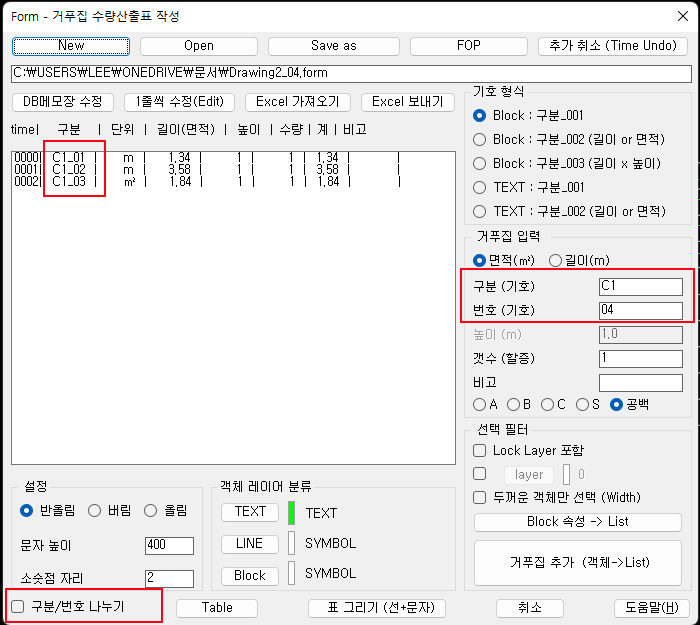

• 기호+일련번호로 속성블럭 또는 문자를  생성

선택필터 ( 객체선택중 필요한 객체만 선택)

- Lock Layer 포함
- Layer : 선택된 레이어만 선택
- 두꺼운 객체만 선택 (Width) : 폭이 있는 객체만 선택

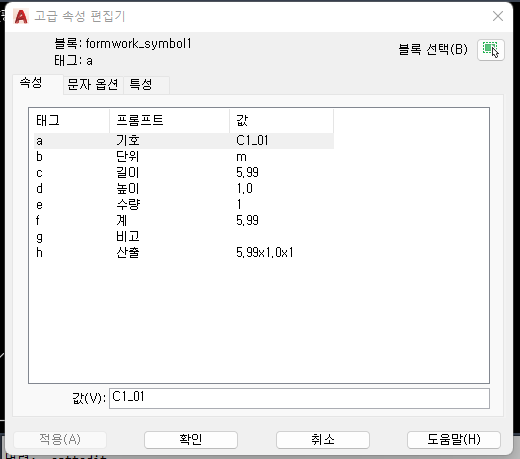

Block 속성 -> List  ( FD 또는 Form 으로 작성된 속성블럭을 리스트에 포함)

선 작업된 블럭정보를 리스트에 바로 추가 (새로운 리스트를 구성할때 사용)





거푸집 추가 (객체 ->  List ) : 동일한 높이의 객체 한번에 추가

길이 또는 면적 객체를 선택해서 리스트에 추가

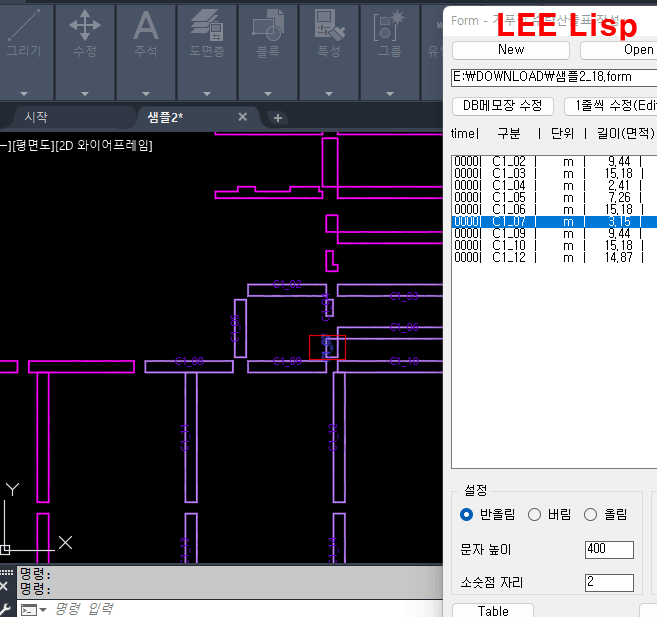

리스트 줌

리스트 목록을 선택하면 해당화면으로 이동 (Zoom이동)
