FD - 수량산출 Pline과 속성블럭 작성 (엑셀입력) - 2024H4이전

명령어 : FD ( Formwork Draw )

• FD는 면적과 길이객체의 생성과 속성블럭 표기를 동시에 진행 (엑셀보내기 옵션)
• 생성된 블럭은 속성블럭으로 블럭에 포함된 정보로 FT에서 집계표 작성가능
• 객체종류에 따라 레이어 사전 분류 (큰보,작은보,기둥,스라브,벽,기타)
• PL2등 다양한 옵션으로 그리기 또는 기존객체 사용

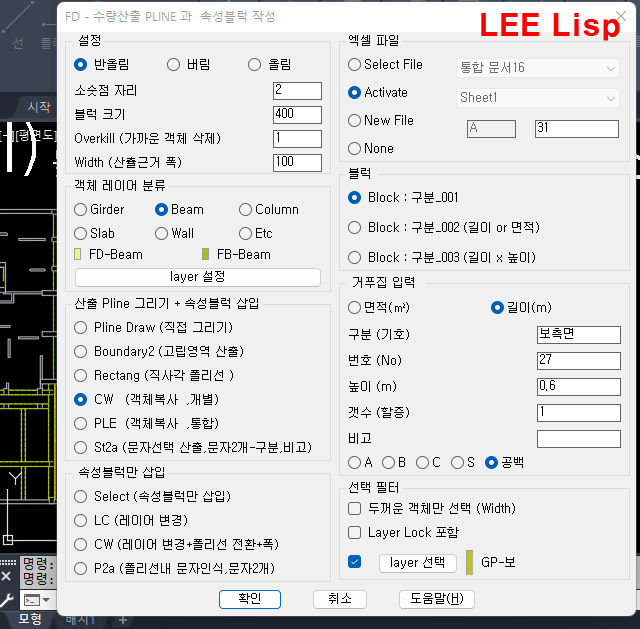

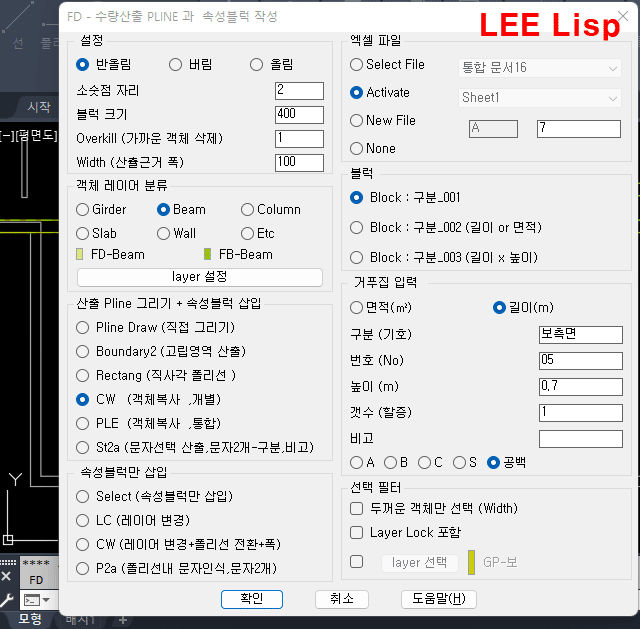

옵션(DCL)

1. 설정

1-1. 반올림 선택

1-2. 소수점 : 객체 및 수식계산용 소수점 자릿수
1-3. 문자높이 : 객체 길이 표기와 및 표 문자크기
1-4. 중복객체 삭제 : 신규 폴리선 작성시 중복된 객체가 있을경우 삭제

1-5. Width : 신규 폴리선 또는 변경 폴리선의 폭 적용

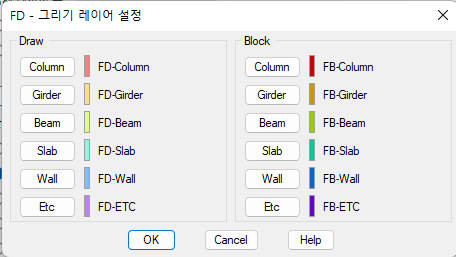

2. 객체 레이어

그리기/삽입블럭의 레이어 사전설정 및 선택





3. 그리기 또는 변경방법

3A - 기존객체 및 영역을 선택해 새로 폴리선을 그리고 속성블럭을 삽입함

• Pline  Draw  (직접 그리기)
• Boundary2 :  (고립영역 산출) - 외곽영역만 생성 내부영역은 삭제함
• Rectang (직사각 폴리선)
• CW  (객체복사, 개별) - 기존객체(선,곡선,폴리선)와 동일한 폴리선 생성
• PLE (객체복사, 통합) - 기존객체와 동일한 폴리선 생성후 통합
• St2a (문자선택 산출, 문자 2개인식-구분,비고) - 폐쇄영역에 포함된 2개의 문자를 구분과 비고로 사용



3B - 단순 선택 또는 기존객체를 변경하고 속성블럭을 삽입함 (신설 폴리선 없음)

• Select - 단순선택 (속성블럭만 삽입)
• LC (레이어 변경) - 객체의 레이어만 변경후 속성블럭 삽입
• CW (레이어변경+폴리선 전환+폭) - 기존객체를 폴리선으로 전환후 속성블럭 삽입
• P2A (폴리선내 문자인식,문자인식 2개) -폴리선과 문자를 그룹으로 인식 속성블럭 삽입(구분,비고)

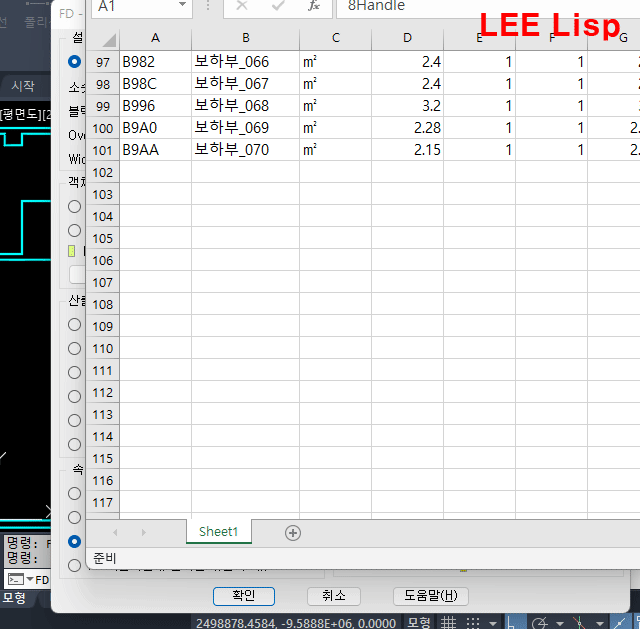

4. 엑셀 파일

4-1 Select File - 엑셀파일중 직접선택
4-2 Activate - 활성화된 엑셀파일과 시트 선택(자동)
4-3 New File -새로운 엑셀파일생성
4-4 None - 엑셀파일없이 좌표리스트(표)와 번호만 표기

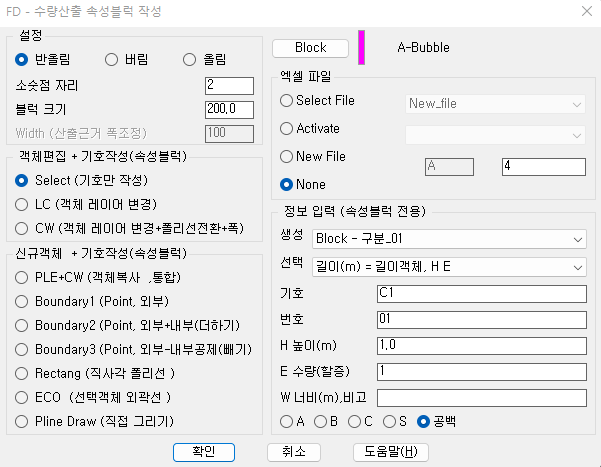

5. 기호 (속성블럭)

길이 또는 면적정보를 속성블럭으로 표기 Form 또는 FT에서 표(리스트) 또는 엑셀로 보내기 가능

Block : 구분_001

Block : 구분_002 ( 길이 or 면적 )

Block : 구분_003 ( 길이 x 높이 )



6.거푸집입력

6-1. 객체의 종류 : 면적(㎡)객체 또는 길이(m)객체
6-2. 구분 기호 :  구분 기호 + 문자
6-3. 높이(m)  : 사용자 입력 (길이->면적 옵션 작용시 1.0으로 바뀜, 변경가능)
6-4. 수량(할증) : 갯수 또는 할증포함 ( 5%-> 1.05 )
6-5. 비고 : 메모등 사용자 입력
6-6  비고 빠른입력 : A, B, C , S 공백



7.선택필터 ( 객체선택중 필요한 객체만 선택)

선택필터 - 특정레이어만 선택하거나 두께값이 있는 객체만 선택할때 사용

- Lock Layer 포함
- Layer : 선택된 레이어만 선택
- 두꺼운 객체만 선택 (Width) : 폭이 있는 객체만 선택
