HSC / HSC2- 해치패턴 스케일변경

명령어 : HSC ( Hatch Pattern Scale Change)

• 선택된 해치의 패턴스케일 크기를 변경한다.
• 순서 : 객체선택 > 옵션 (스케일 변경 미리보기 적용)



명령어 : HSC2 ( Hatch Pattern Scale Change)

• 스케일에 따라 해치의 패턴스케일 변경한다
• 순서 : 옵션 (스케일)  > 객체들 선택 > 반복....

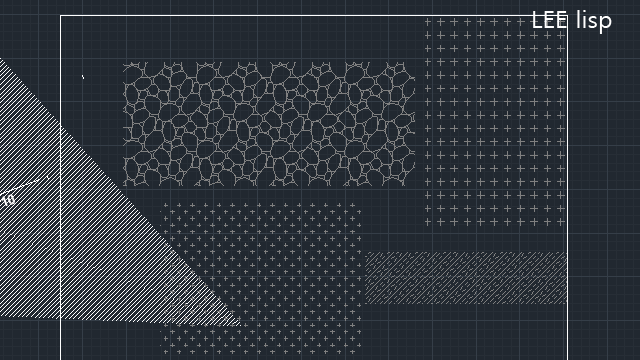

• 패턴변수 X 스케일값 으로 비슷한 해치크기의 해치를 작성













• 해치의 패턴마다 적정스케일값이 달라 패턴스케일 조정에 어려움 발생 (예 AR-816 [0.6] EARTH [60])
• 패턴마다 변수값을 지정 스케일조정으로 비슷한 크기가 되도록 작성함

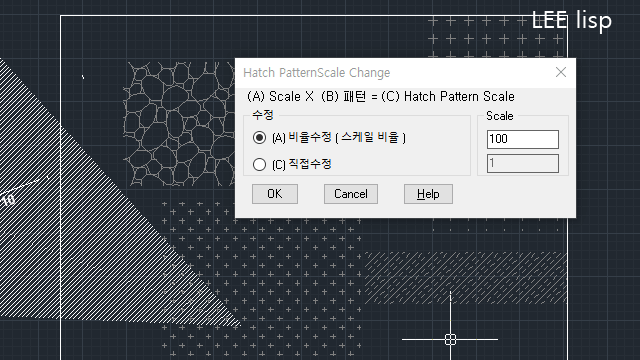

옵션  ( DCL )

• (C) 직접수정 : 해치만 선택해서 패턴스케일을 직접수정한다.

• (A) 비율수정  :  해치만 선택해서 패턴변수에 스케일곱해 패턴스케일을 수정한다.

1. (A) Scale X  (B) 패턴 = (C) Hatch Pattern Scale
2. 1열 100 x 0.006 = 0.6
3. 2열 100 x 0.06 = 6
4. 3열 100 X 0.6 = 60

• (B) 패턴 변수값 목록들

• 리습에서 제공한 해치패턴파일과 정상작동합니다. PATH순서를 확인 ( 확장자 PAT )
• OPTIONS >  파일탭  > PATH  >   리습경로 추가후 순서변경 (1순위)
