R4 - 실명 태그 그리기 (2025B3 이후신설)

명령어 : R4 ( Room Name Tag)

• 실명 태그 그리기
• 그리기 /  블록 / 속성블럭 생성 또는 Insert 지원
• 속성블럭은  A2E로 수정가능
• 직접입력 하거나 엑셀에서 작성한 값을 가져와 한번에 쓰기 가능
• DB파일은 작업폴더에 생성됨 ( Roomname_날짜_txt )

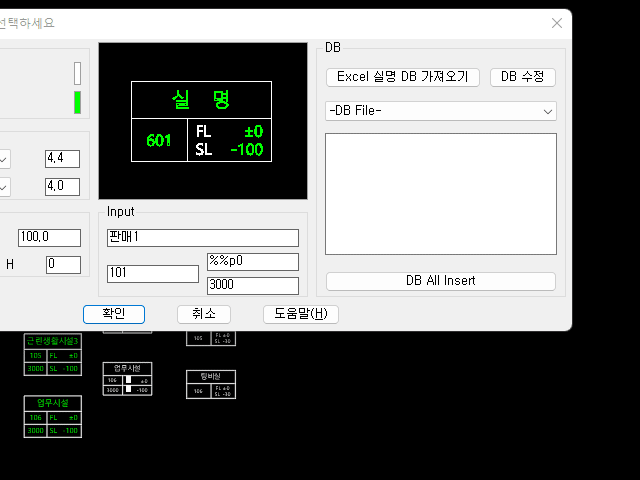

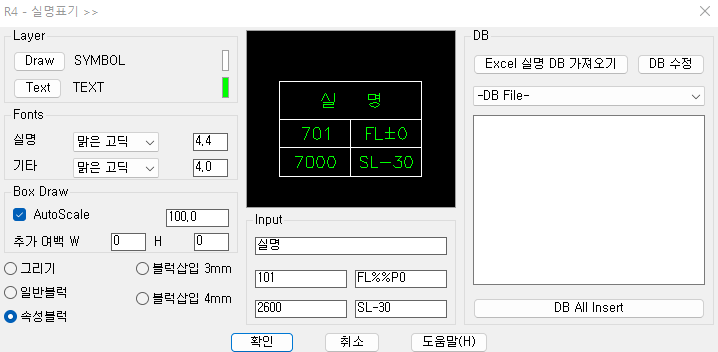

옵션  ( DCL )  -2025B4이후

• 그리기 : 문자+폴리선으로 그리기
• 일반블럭 :  일반블럭으로 만들기
• 속성블럭 :  속성블럭으로 만들기
• 블럭삽입 3mm : Data폴더에 있는 심볼을 삽입 ( 실명 3.75 기타 3mm ,A1기준)
• 블럭삽입 4mm : Data폴더에 있는 심볼을 삽입 ( 실명 5 기타 4mm ,A1기준)
• LAYER
  Draw  그리기 또는 블럭의 레이어
  Text   그리기용 문자의 레이어
• LAYER :
• Font :  실명(조금크게)과 기타의 문자크기와 스타일 선택
• BOX Draw
  스케일 :  타이틀의 크기 (A1기준)
  추가여백W : 실명이 긴경우등 추가여백 가능
                H : 높이 여백 추가

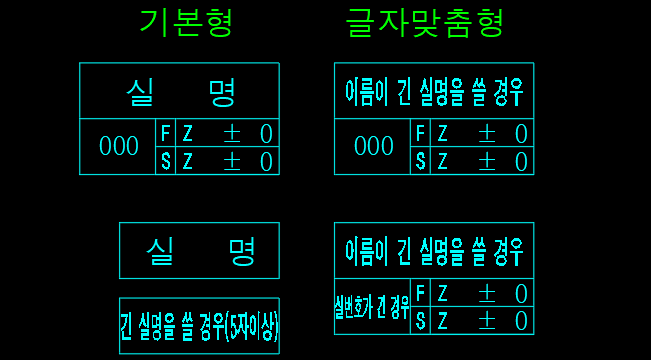

  속성블럭과 그리기시 입력이 긴 실명의 경우 글자맞춤형으로 삽입



• Block Insert : 그리기 이후 블럭으로 전환하기

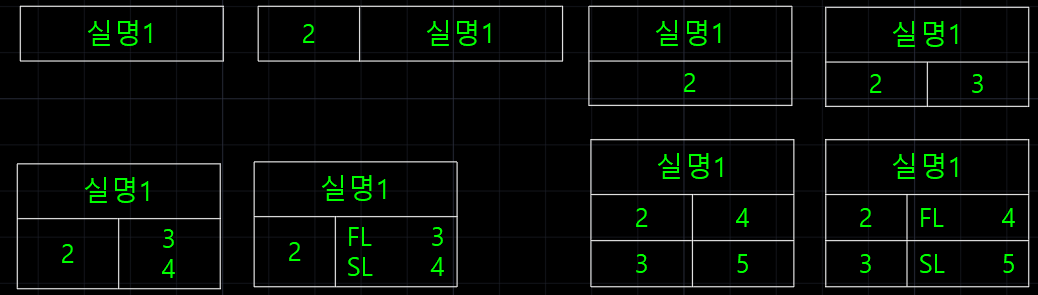

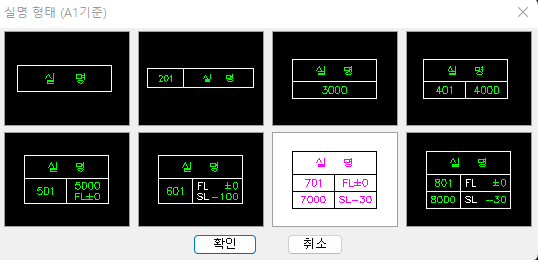

• 그리기 타입

 - 실명 타입
   1 실명만
   2 번호 / 실명

   3 실명 / 기타 1개의 입력  (실번, 천정고,레벨등등)

   4 실명 / 기타  2개의 입력 (실번, 천정고,레벨등등)

   5 실명 / 1+2 기타입력  (실번, 천정고,레벨등등)

   6 실명 / 실번 / 마감레벨 /구조레벨 전용 (FL, SL 기본입력)

   7 실명 / 기타 4개 입력 (실번,천정고,레벨등)
   8 실명 / 기타 2개+ 마감레벨 /구조레벨 전용 (FL, SL 기본입력)

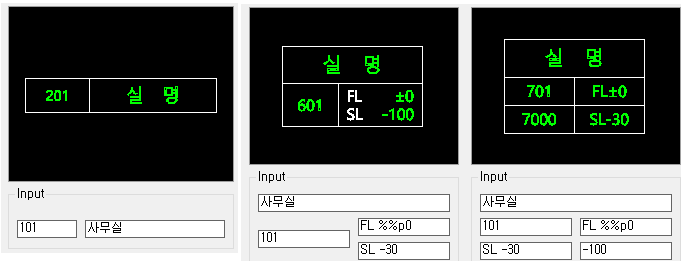

• Input : 그리기 타입과 동일한  입력형태 배열

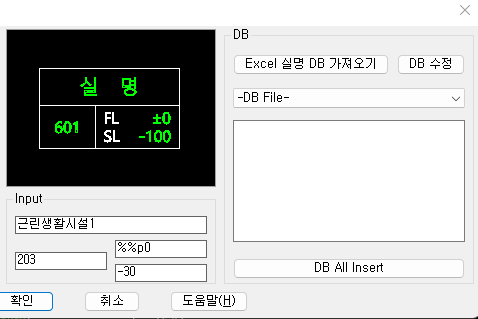

• DB

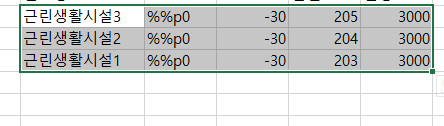

  1 EXCEL 실명  DB가져오기 : 엑셀로 작성된 실명
   -  입력칸과 동일순서의의 데이터 필요
      (A2E에서 엑셀로 보낸 데이터는 테그이름으로 인식해서 순서가 다를수 있음)

   -  2번타입도 DB작성은 '실명' > '실번호' 순서로 작성해야됨






          -  엑셀 실명 DB가져오기  > 엑셀에서 가져가기 범위 선택 > 확인 >  Roomname_날짜_txt 생성

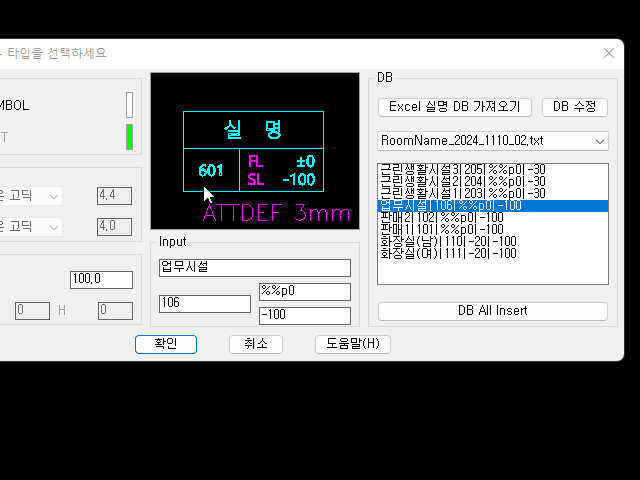

          -  DB파일을 목록에서 선택후
                  확인 > 1개씩 그리기
                   DB  ALL Insert >  목록수량만큼 쓰기











• 관련명령어

1. A2E - 속성블럭의 값을 엑셀로 보내거나 가져오기
2. TSD - 각종 심볼 및 태그 그리기
