WID - 창문 그리기 ( Plan , 2023C1이후 )

 명령 : WID ( Windows Plan Draw )

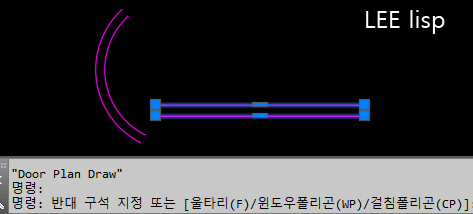

• 창문을 그린다
• 벽의 선 갯수에 대응하여 창문을 그린다
• 분리된 W1(벽)과  W2(벽)에도 문삽입 및 벽정리
• 벽없이 그리기 적용
• 동적블럭으로된 창문을 삽입 (창문폭에 따라 조정가능)
• 실내벽(P1) 선택후 외벽 또는 P2선택

• 선택 : LINE, ARC, LWPOLYLINE, SPLINE, CIRCLE등등 ( 단일객체 선택불가 )

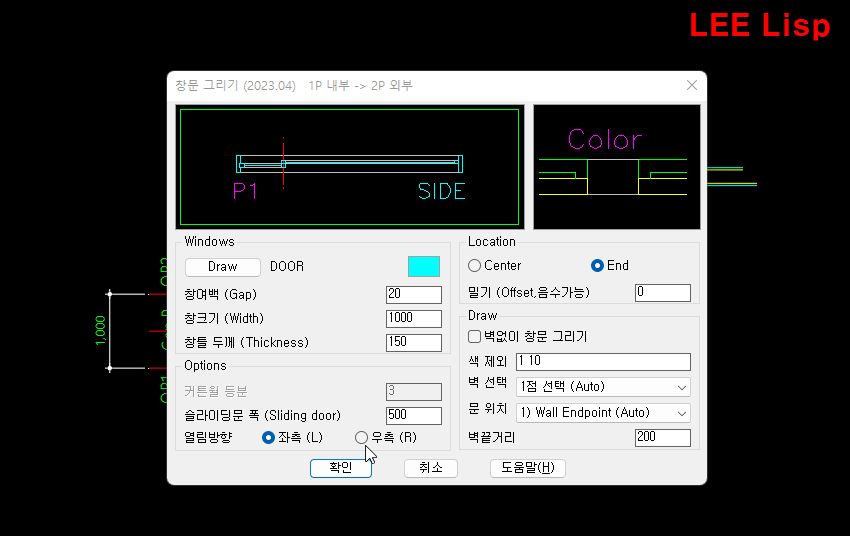

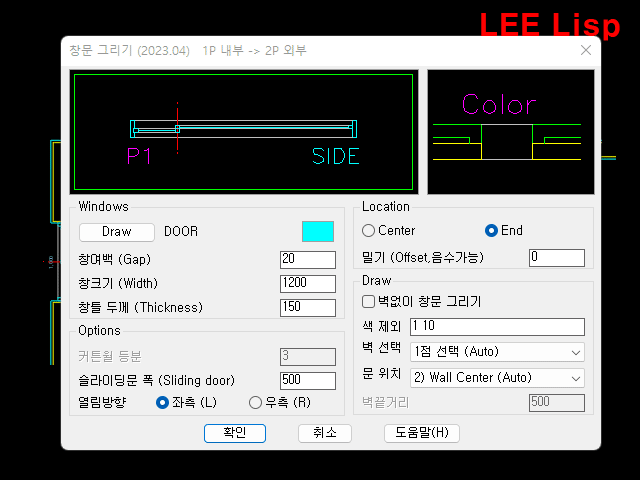

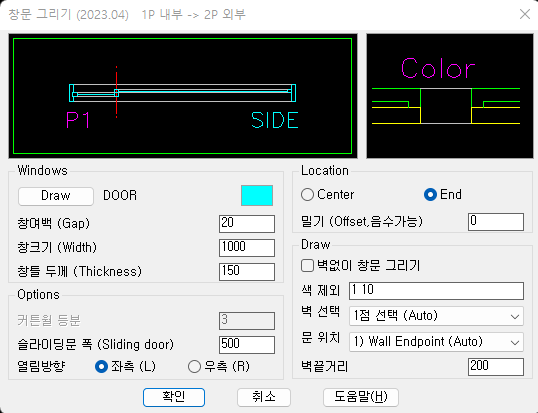

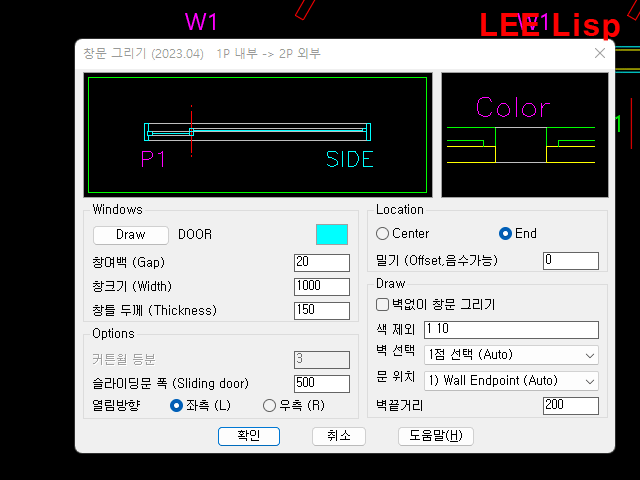

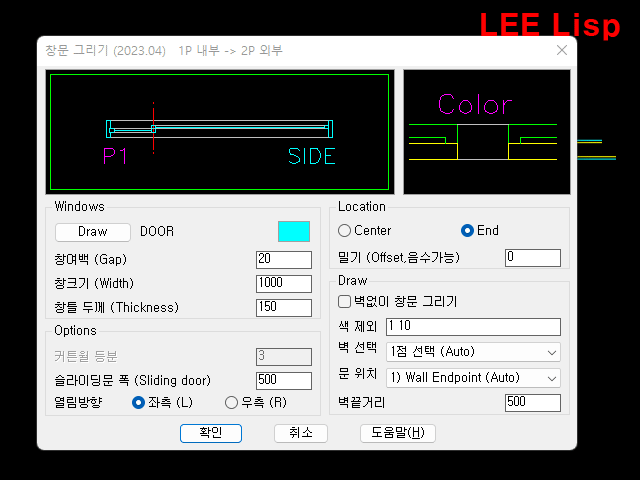

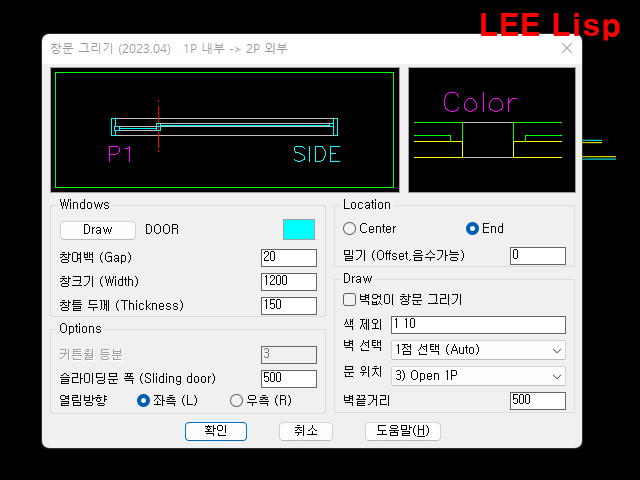

• 옵션 ( DCL )



---

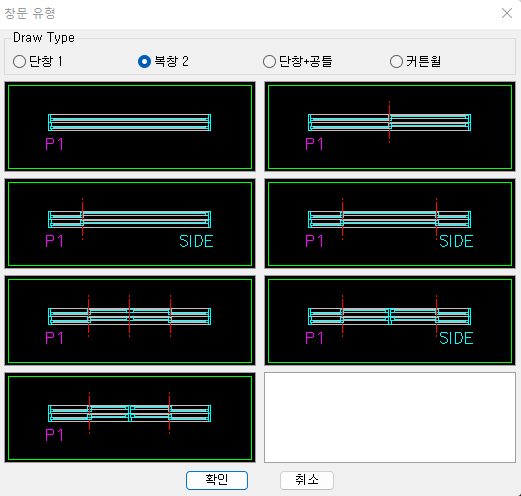

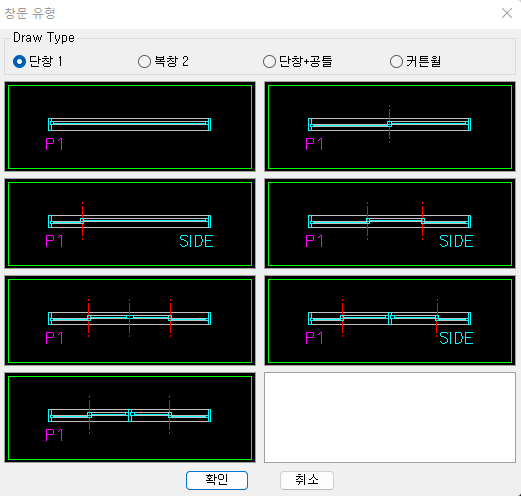

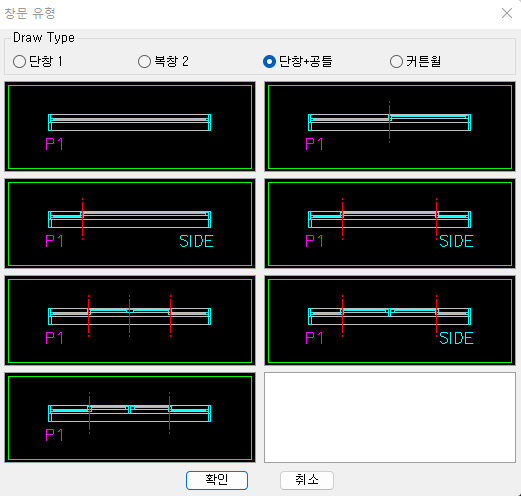

• 문모양 설정하기 ( 16종 )

1. 단창 1



2. 복창 2

3. 단창+공틀



4. 커튼월

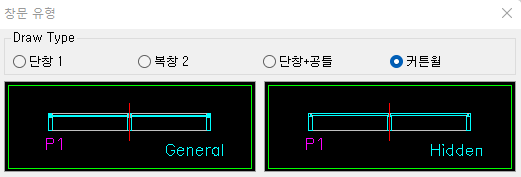

 일반형과 숨김바 형태를 지원하며 최대 10등분의 창을 선택할수 있음



---

• 벽 마감 선택하기 ( 4종 )  - 벽색 및 두께에 따라 마감하기 적용

1) 동일색 통합 우선
- 벽색이 동일색일경우 통합
- 벽색이 다르면 색(Color)순 또는 두께(Thickness)순 마감
2) 벽색우선 (Color,  2 > 3 > 4 .... 9 )
- 벽색이 동일하면 두께순 적용
- 벽색과 두께가 같으면 통합구조 마감 적용
3) 벽두께 우선 :
- 벽두께가 동일하면 색순 적용
- 벽색과 두께가 같으면 통합구조 마감 적용
4) 단순 마감



---

1. 창문위치 : 문폭과 벽폭이 다를경우 또는 문위치를 이동할경우

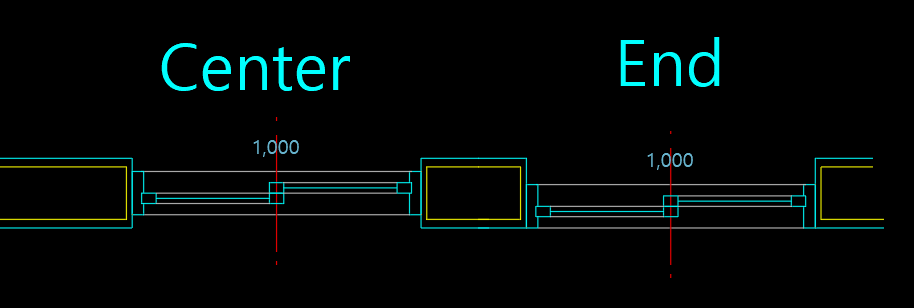

가) END or CENTER

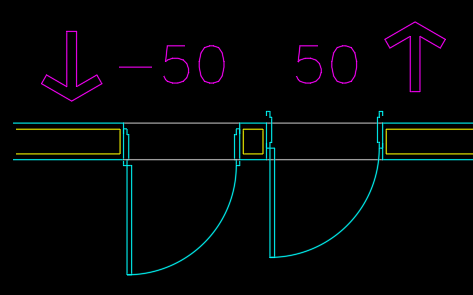

나) 밀기 (OFFSET, 음수 입력가능 )

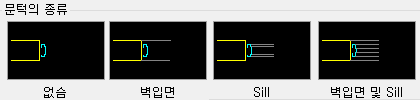

2. 문턱의 종류  (현재 미지원) - 추후 업데이트에 포함

가) 없음

나) 벽입면 : 벽하부 입면선이 필요한 경우

다) Sill : 문하부 Sill이 필요한 경우 (방화문)

나) 벽입면 및 Sill : 벽하부 입면선과 Sill이 필요한 경우





---

• Door

1) 레이어 ( "Co004DOOR" )

2) 문 Size :  문 크기

3) 문 Gap : 문과 벽사이 공간 (좌우 또는 상하)

   - 실제 Open크기 : OpenGap + 공간 + OpenGap
   - ex) openSize 1000 OpenGap 20 => 1040



4) 문틀 Width : 문폭 지정

5) Block Insert : 문을 블록으로 만듬



---

• 진행순서 : 벽선택( 1점 or 2점 ) > 개구부 위치 (Auto or 1P)

1) 색제외 : 벽선으로 사용하지 않는 선을 입력 (중심선 및 해치선등)

색 제외 : 중심선 과 벽이 아닌선을 지정  : 중심선 1, 10번 ( 바닥 해치와 문 색등 벽이 아닌선 제외)



2) 벽 선택  ( 3방법중 택1 ) - 1점직접 / 2점직접 / 2점 간접(횡단)

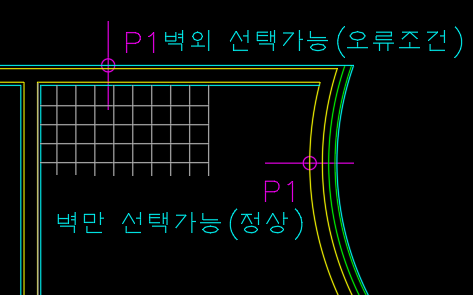

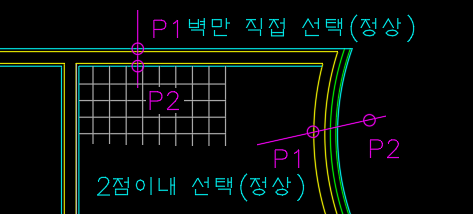

가. 1점 직접 선택 (P1, Auto) : 벽선중 1개를 선택하면 직각방향으로  ± 700 까지 자동선택
- 색으로  마감 구분 (레이어 X)
- 내벽 또는 마감선등 중간선도 선택가능 (2022B3이후)
- ±700보다 뚜꺼운벽 선택불가 (△)
- Z값이 동일한 벽만 선택됨 (△)
- 벽 인근에 다른객채가 있을경우 색제외 (중심선 및 해치등은 색) 또는 2점 간접선택 가능

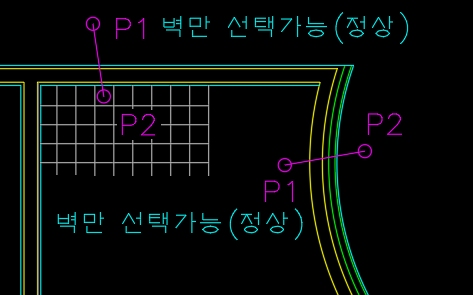

나. 2점 직접 선택 : 벽선(P1) 직접 선택후 반대편 직접선택 또는 공간선택
- 벽두께와 관계없이 선택가능
- Z값이 동일한 벽만 선택됨 (△)



다. 2점 간접 선택 (추천) :  벽을 횡단하는 빈공간 2점선택
- 1점 선택(Auto) 또는 2점 선택 옵션과 별도

- 벽선택 없이 빈공간 횡단선택

- 벽두께와 관계없이 선택가능

- 자동선택 오류발생시 사용 ( 방해물 없이 선택가능 )





3) 벽 인식 : 자동인식(Auto) 또는 벽 연장 인식(W1+W2)

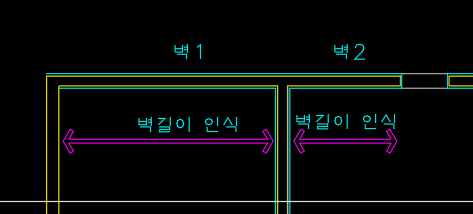

가. 자동 벽길이 인식 (Auto) : 2개의 외벽선중 짧은 구간을 벽으로 인식

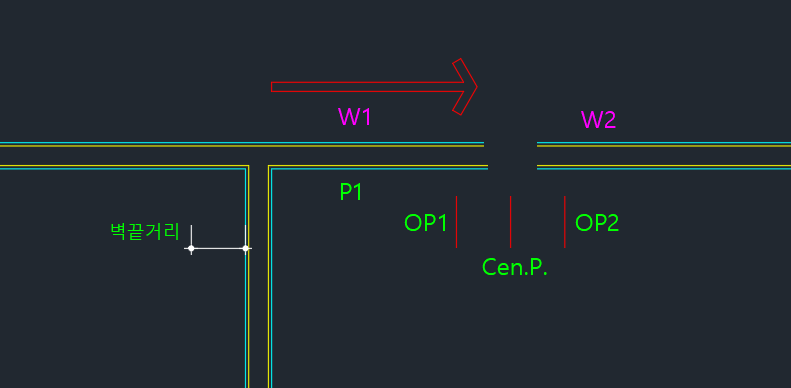

나. 중간이 끊어진 W1 (벽선택) + Open위치 선택
- 문이 들어갈 위치를 지정해서 W1연장 및 W2 (건너벽) 인식추가

- P1 : 처음벽을 선택한 위치
- OP1 : W1에서 가까운 개구부 시작점
- OP2 : W1에서 먼 개구부 종점
- Center Point : OP1과 OP2 중간점
- W2벽이 없어도 개구부 만들기 가능

  4) 문 위치 ( 4택1 ) - Wall EndPoint (Auto) / Wall Center (Auto) / Open 1P (W2인식) / Open Center (W2인식)

1) Wall EndPoint (Auto) : 벽길이 인식구간(W1)중 벽 선택점 (P1)과 가까운 벽끝점(E1)에서 이격

2) Wall Center (Auto) : 벽인식 구간(W1) 중심에 개구부를 그린다
   - 벽선택점 (P1) 쪽이 OP1 먼쪽이 OP2

3) Open 1P  : 벽선택점 (P1)과 OP1점으로 W1구간 문그리기 또는 W1+W2 인식 문그리기 실행



4) Open Center  : 벽선택점 (P1)과 CP점에 따라 W1연장 과 W2 인식



5) 열림 방향 : 편측에 열리는 창이 있을경우 방향선택



• 관련명령어

LM - 라이브러리 관리자 ( 창 또는 엘리베이터 를 벽에 삽입 )

WOT - 벽 개구부 만들기

DOD - 문 그리기 (평면)
