WST - 창호기호 그리기 ( 7-심볼 )



명령 : WST ( Widowns Symbol Tag )

• 창호도 기호를 그린다
• 연속그리기위치 정렬을 위해 '직교모드(F8)' 적용 (2025B4)
• 그리기/일반블럭/속성블럭 으로 만들기 (2025B4)
• 창문심볼외 다양한 기호 그리기 추가 (2025B4)

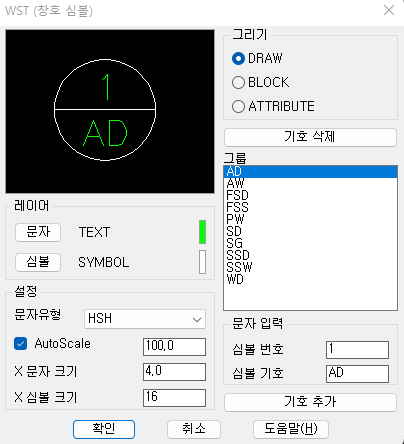

옵션 ( DCL )



• 심볼 문자를 DB에서  선택 ( 추가 / 삭제 가능)

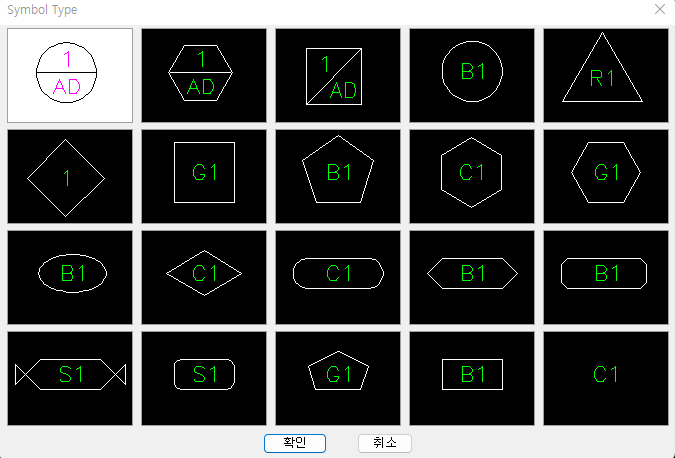

• 심볼형태를 선택

• AutoScale (S4SET) 적용

• 레이어 : 그리기 "Co007SYM"  문자 "Co03TEXT"



관련명령어

S4설정 - LAYOUT 및 출력 프로그램 공통설정 https://leelisp.tistory.com/entry/s4set
BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB  https://leelisp.tistory.com/entry/A3DB
AutoSCALE - 자동선택되는 스케일설정 https://leelisp.tistory.com/entry/SCALE
BLIST - 블럭의 수량확인 https://leelisp.tistory.com/entry/blist
WLIST - 창문기호 수량산출 https://leelisp.tistory.com/entry/wlist
