도곽블럭 선택 ( Layout 공통사용 )





Layout 도곽블럭 선택

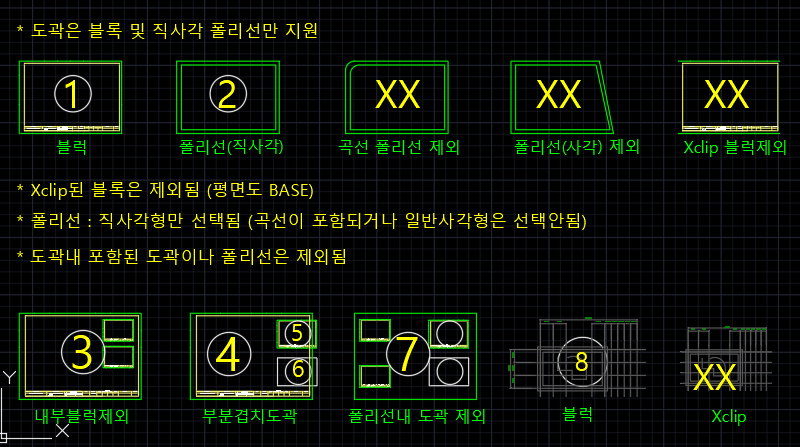

1 기본필터적용 (직접선택포함) : 선택은 되지만 제외됨





 2 객체선택 조건

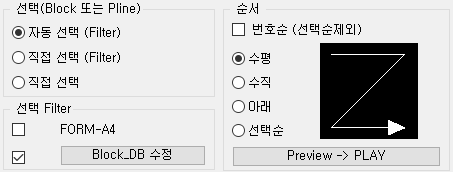

2-1.자동선택 (Filter) : 도곽블럭만 선택 ( 폴더블럭+블럭DB 조합)

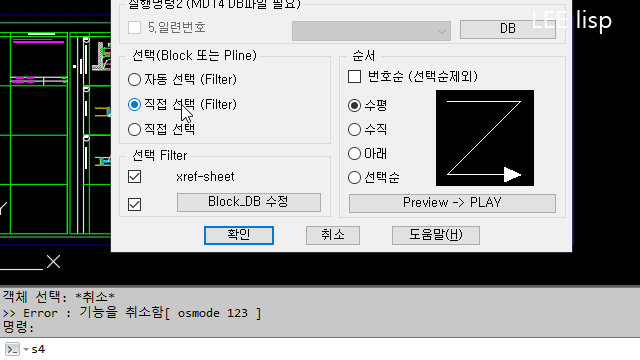

2-2.직접선택 (Filter) : 사용자가 선택한 도곽블럭만 선택 ( 폴더블럭+블럭DB 조합)



2-3.직접선택  : 블럭 및 폴리선 선택 ( 직접선택,기본필터 적용 )
   필터미적용으로 폴리선과 블럭모두 선택되어 분석속도가 느릴수 있다





3 선택 Filter ( 도곽 블럭 조합 )

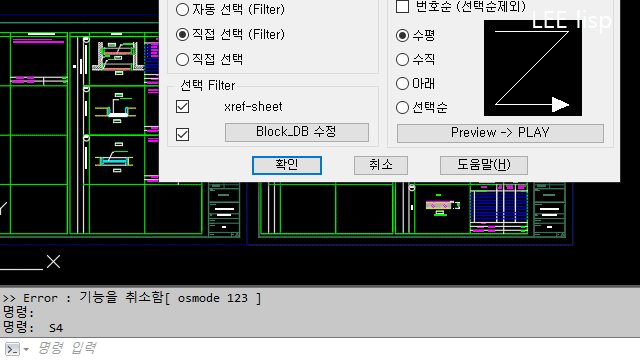

 - 도곽블럭만 선택되도록 자동선택과 직접선택 (Filter) 에 사용되는 블럭이름

  3-1 작업폴더 블럭이름 (S4설정) : 작업폴더 블럭이름

  3-2 누적 블럭DB : 기본도곽이름 및 S4설정 누적된 값





4 Block_DB수정 ( 기본도곽이름 및 S4설정 누적된값)

 - 직접입력 또는 S4SET 누적된 도곽이름 모음

 - 와일드카드 사용가능  [*][?][,]



ex)  *23,도각,form*,SH???

[,] 여러이름을 구분

[*] 모든문자대치       O)FORM-23 O)A-23   X)A-234

[?] 문자숫자갯수만큼  O)SHEET O)SHAAA X)SHEE X)SHEET2



Block_DB (Plot 및 Layout 공통사용)











5 순서

• Radio_button (S4,W4,M4등)  Popup_list (A3 출력 적용)
• 도곽선택 순서
• 번호순 : 도면번호 정보가 있어야  활성화되고 적용 하면 1순위 적용
• 선택순 : 선택순서에 따라 진행 ( S4전용 )

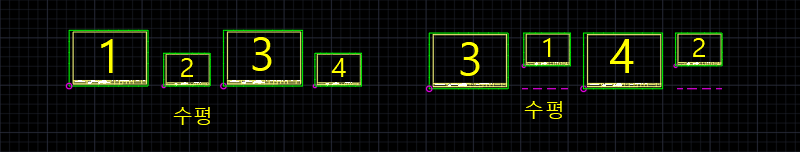

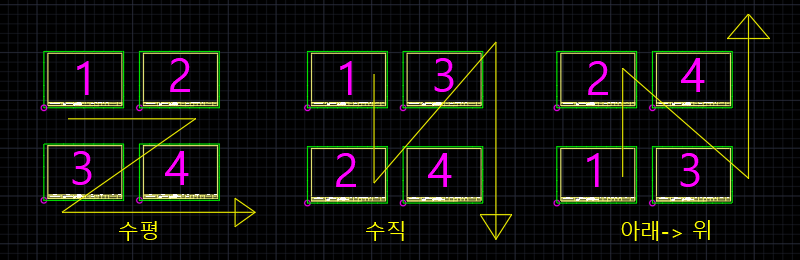

• 도곽 좌하단점 위치기준으로 "수평","수직", "아래->위", "선택순" 적용가능

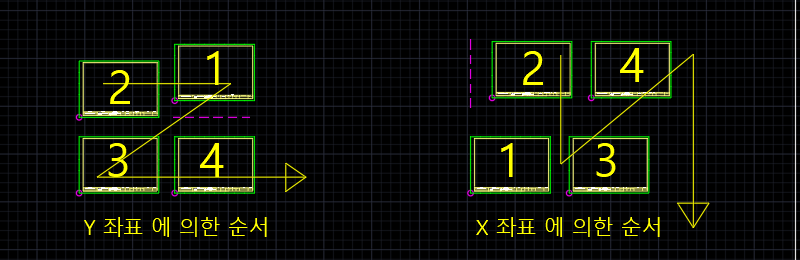

• 동일조건일경우 ( 도면번호가 같거나 없으면) 도곽 좌하단점 위치기준적용

동일조건일경우 ( 도면번호가 동일하거나 같이 없으면 ) 도면번호 정렬후 위치기준적용

정렬위치는 좌측하단이 기준임
