S4 - 표제란 자동입력 (도면번호, 도명, 축척등)

명령어 : S4 ( Drawing Sheet Write )

• 설정된 정보(S4SET)로 표제란 자동입력한다
• S4 설정 저장정보 ( 문자크기, 위치, 정렬, 레이어, 폰트스타일 )
• UCS상태에서 입력보완 (2022G8이후)
• 속성+동적블럭 도곽 입력지원 (2022D1이후)






• 샘플값과 동일하게 입력되므로 정렬등 확인후 S4설정 필요
• 기존문자를 삭제후 새로 입력함 ( 스케일 및 도면명등 내용은 참고함 )
• 가로표제란 및 세로표제란등 프로젝트별 도곽에 따라 적용가능

• 2가지 진행방법을 제공하며 택1해서 사용가능
• 순서1 (일반적인 실행 ) : DCL "확인" ▶ 자동선택 or 직접선택 ▶ 표제란 입력
• 순서2 (미리보기 실행) : DCL "Preview-> PLAY" ▶ 자동선택 ▶ 목록확인 ▶  표제란 입력
• 1단계 - 도면번호, 도면명, 축척(A1&A3), 날짜중 선택된 명령진행

• 2단계 - 일련번호 및 합계번호 ( M4 DB파일 필요)

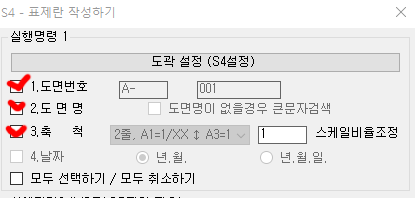

옵션  ( DCL )

• S4SET 정보가 있는 영역까지 활성가능
• 선택된 명령만 실행 (실행명령 조합 : 1개이상 선택)

• 도면번호는 도곽선택 또는 위치순서에 따라 번호를 입력함
• 도면명, 축척, 날짜는 순서에 관계없이 결과값이 동일함









1 도면번호

• 도면번호는 도곽마다 1씩 증가한다 ( 도면종류별 구분선택 실행 )
• 예) 평면도 A-101... 입면도 A-201.... 구조일람표 S-101 구조평면도 S-201...)
• 도면번호 문자갯수에 따라 다양한 형식 지원

• 번호영역은 000 지원 (3자)





• 1개 문자 입력 ( 고정문자와 번호문자 조합 )





• 2개 문자 입력 ( 각각 입력 )



• 낱개 문자

• 예제)  미리보기 도면번호 입력 > 평면도 101....  > 단면도 201... > 입면도 301...

• 예제)  직접선택(Filter)  도면번호 입력 > 평면도 101....  > 단면도 201... > 입면도 301...

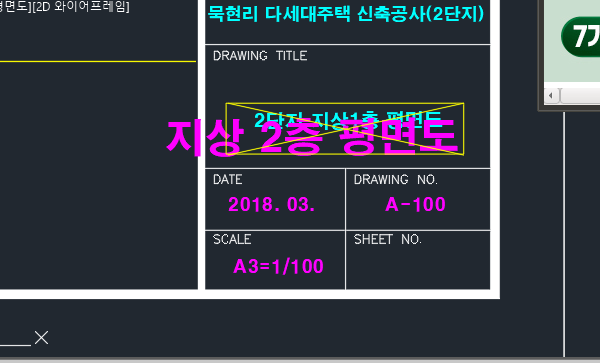

2 도면명 (Text, Mtext)

• 도면명 영역에 있는 문자를 읽어  레이어, 스타일, 높이, 정렬, 삽입점등 통일
• 1~3줄인 도면명을 정리

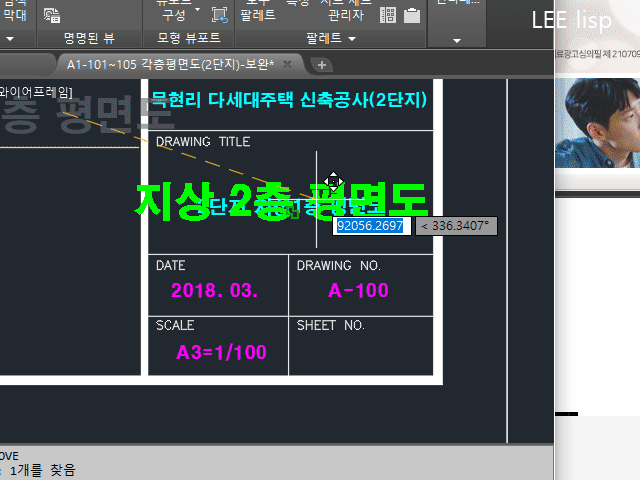

• 큰문자 옵션 적용 : 도곽내 제일 큰문자 중 선택입력 ( 타이틀이 항상 제일큼 )
• 큰문자 옵션 미적용 : 도명 XXX 입력 ( 내용 직접 수정 )



• 도면명 영역에 있는 문자를 읽어  레이어, 스타일, 높이, 정렬, 삽입점등 통일

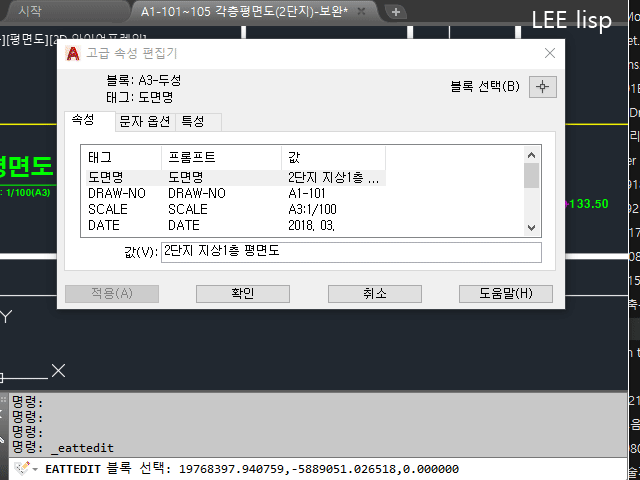

2A 도면명 (속성블럭)

• 큰문자 옵션 제외
• 속성블럭 도명입력은 도명영역에 포함된 문자로 수정적용함







3 축척

• 축척의 형식에 따라 1줄 또는 2줄(↕) 로 입력가능
• 스케일은 도곽의 높이 / 종이크기로 계산함
• 도곽의 형태에 따라서 오차를 보정할수 있음
• 문자영역에 "N" 을 포함한 문자가 있으면 "NONE"으로 입력

• S4설정 위치에 각각 1줄 또는 2줄 ( 수평 또는 세로 )











• 4 날짜

• 년.월 과 년.월.일 형식중 선택가능
• 날짜는 도곽에 포함된 경우 많아 사용하는 경우가 거의없다







• 5 일렬번호

• 일렬번호 및 전체번호 입력은 M4에서 생성된 db파일 (LIST_2019_0105.txt) 필요
• DB파일에서 각 도면의 순서를 확인해서 입력함
• 일렬번호 입력해본 경우가 없다





S4SET - 표제란 정보설정

S4SET - 표제란 정보설정 ( Plot 및 Layout 공통사용)



도곽선택 (Filter)

도곽블럭 선택 ( Layout 공통사용 )

미리보기

Preview->Play ( Layout 공통사용 )
