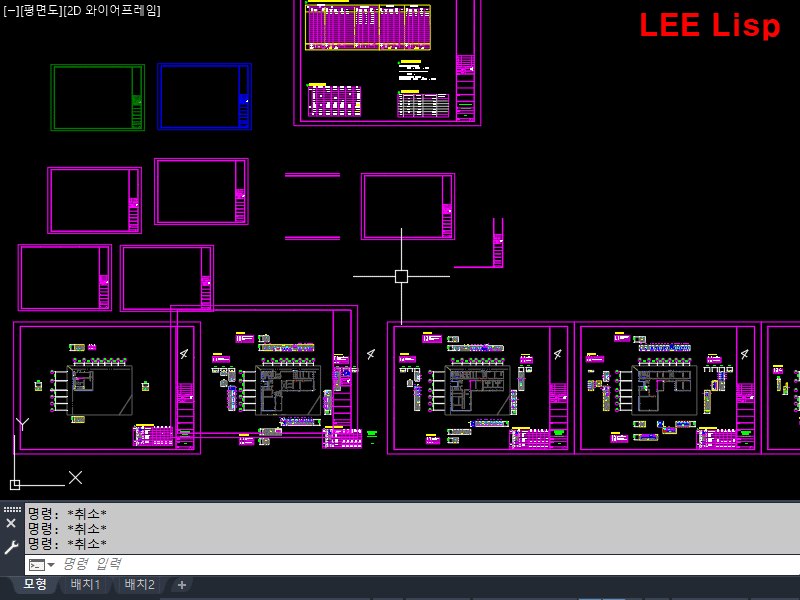

CFFb / CFFi / CFFx - 블럭 삽입 전환 ( Xref 또는 Insert )

CFFb ( Change Block )

• 도면내 다른블럭으로 변경  (22H8이후)
• CFF / CFFI / CFFX는 외부에 있는 파일로 변경
• 변경전블럭과 변경후블럭 2개가 도면내 있어야됨 (Insert와 xref 관계없음)
• XCLIP 모양을 유지한다
• 부분적으로 변경가능하도록 선택가능
• 순서(23C5이후) : 변경전 블럭 > 변경후 블럭 > 교체범위를 선택하세요 (전체:ALL 또는 직접선택)
• 순서(23C4이전) : 변경전 블럭 > 변경후 블럭  (변경전 모든 블럭을 변경후 블럭으로 변경)









CFFi ( Select Block Change to Insert )

• 블록을 INSERT블럭으로 전환한다
• 폴더내 파일중 선택된 블럭과 동일한 이름의 DWG파일로 교체 (외부파일 교체)
• INSERT 블록의 업데이트로 사용가능 ( XREF처럼 갱신가능, 평면수정, 도곽의 날인등 갱신에 활용 )
• Xref를 INSERT 블록으로 전환 (레이어 추가없음,외부참조결합 ( XREF Binding )과 다름
• 동일한 이름의 블럭으로 변경
• XCLIP 모양을 유지한다



CFFx (  Select Block Change to Xref )

• 선택된 XREF 또는 INSERT 블록을 XREF로 전환한다
• 폴더에 있는 이름이 같은 DWG파일로 링크업데이트 (외부파일 교체)
• 작업폴더와 SUB 폴더에 있는 파일 선택가능 (폴더내 파일우선)
• 폴더에 파일이 없으면 새로블럭을 만들고 실행
• 상부폴더 또는 절대경로라도 첨부된 Xref를 Insert 전환은 가능함



• XREF경로를 상대경로로 쉽게 변경가능 (작업폴더 또는 서브폴더)
• 작업폴더우선- 동일 파일이 있으면 선택없이 작업폴더 파일이 적용됨





• 서브폴더에 여러개의 파일이 있을경우 선택가능

• 일부 Unit가 달라 오류나는 경우 Xref결합 또는 Insert에서 외부파일로 갱신할것
• 실행중 오류가 발생하면 실행취소(UNDO) - 기존블럭의 이름변경이 안되는 경우 발생함





• 관련명령어
  CFF - 도곽블럭 전환변경 (치환)
  CFFi - 선택블럭 일반블럭으로 전환
  CFFx - 선택블럭 Xref블럭으로 전환
  CFFb - 도면내 블럭으로 치환
