DDD - 치수선 그리기 DCL (V2025,치수스타일 선택형)

명령어 : DDD ( Dimension Draw )

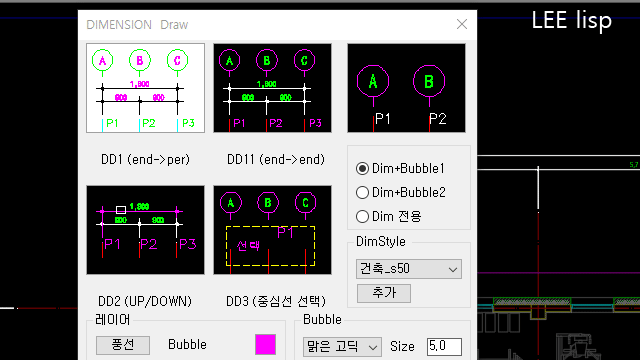

• 치수선 그리기 종합명령어 ( DCL )
• 치수선 그리기명령 및 치수선스타일, 레이어등 관리

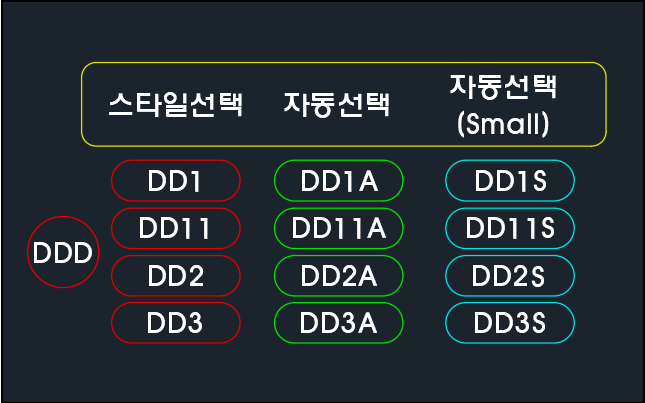

• DDD 시리즈 (DD1/DD2/DD3/DD11)은 치수선스타일 선택형
• QQQ 시리즈(QQ1/QQ2/QQ3/QQ11)은 치수스타일 고정, 스케일만 변경형 (자동선택포함)
• @Dimstyle (@ddim) 신설로 치수스타일 크기기준 및 문자크기등 설정 변경가능 - 2025D2이후
• AutoScale 적용 (도곽블럭내 작업, A1/A3 선택)  - 2025D2이후
• AutoScale 적용 (도곽블럭내 작업, A1 고정) - 2025C4 이전

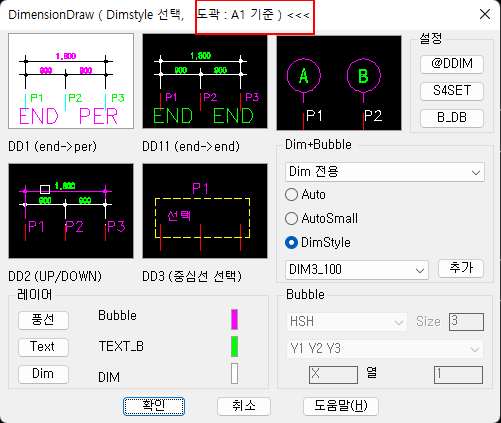

옵션 (DCL)  - 2025D2이후

• 치수선 스타일을 변경할수 있도록 @DIMSTYLE (@DDIM) 신설 연결
• 치수선 스타일 기준을 A1/A3 선택에 따라  제목에 스타일 기준을 표기







• 2025C4이전  그리기 스타일 선택변경 (POPUP -> RADIO)



• S4SET 과 BlockDB 공동사용

1. S4설정 - LAYOUT 및 출력 프로그램 공통설정
2. BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB



• 풍선+치수선 그리기 종류 Radio 선택에서 Popup으로 변경



• Dim전용 - 치수선만 그린다

• Dim+Bubble1 - 풍선형 주열 표기와 치수선그리기

• Dim+Bubble2 - I형 주열 표기와 치수선그리기





• DIMSTYLE 선택방식 (RADIO) 2020.08.02이후







• 스타일선택 또는 스타일추가


스타일선택일때  활성화 되고 선택된 스타일로 치수선 작성  원하는 스타일이 없을때 스케일만 입력해서 자동스타일 추가

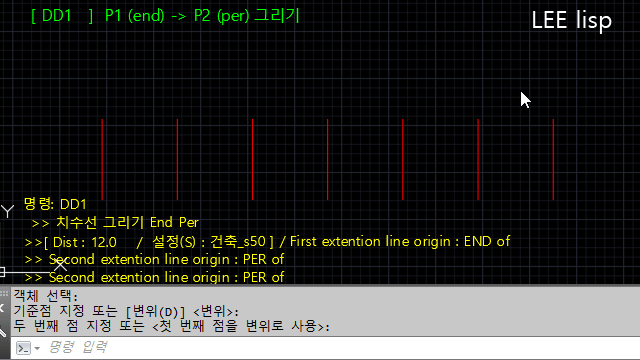

• DD1 / DD1A / DD1S -  치수선 그리기 ( END -> PER )

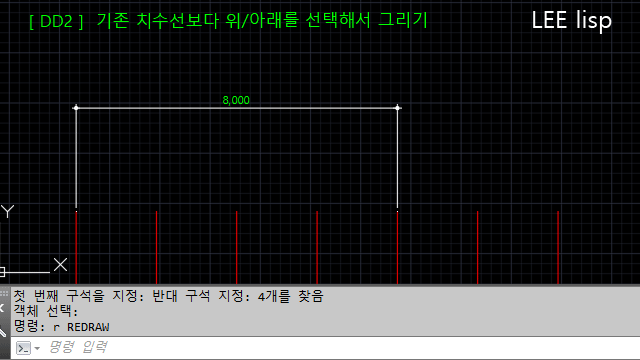

• DD2 / DD2A / DD2S - 기존 치수선에 추가 치수선 그리기

• DD3 / DD3A / DD3S - 중심선 선택형 치수선 그리기

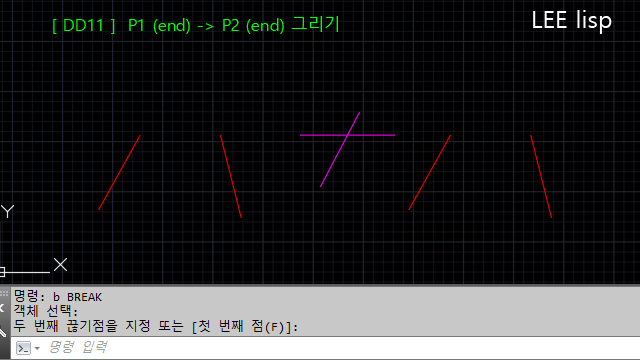

• DD11 / DD11A / DD11S - 치수선 그리기 ( END -> END )

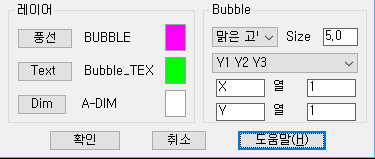

• 레이어

1. 풍선문자 "Co003TEXT_B"
2. 풍선문자 "Co006BUB"
3. 치수선 "Co007DIM"

• 치수선 레이어 (변경가능함)

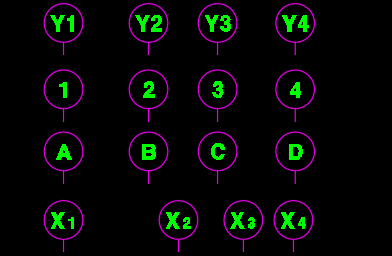

• 풍선내 문자스타일 및 문자크기







• 문자타입은 4가지 가능
• 풍선크기는 문자크기 비율로 정함









• 풍선만 그리기
