APY - 객체선택 면적,길이,평 산출
Lee lisp/Area & Cal2023. 12. 2. 20:02
명령어 : APY ( Area PY )
- POLYLINE등 객체선택 면적 산출 및 집계표 작성
- 선 또는 POLYLINE등 길이 산출 및 집계표 작성
- 해치패턴 집계표 추가 ( 2024E7이후 )
- 단위 : 도면의 작업단위 (건축:mm단위, 토목:m단위 )
- 표기 : ㎡ 표기
- 선택 : ARC, HATCH, CIRCLE, POLYLINE, REGION, ELLIPSE, SPLINE, LINE (길이 전용)
- 순서 : DCL (설정) ▶ 객체(들)선택 ▶ 면적표기 ▶ 2개이상일경우 합계 또는 집계표 작성

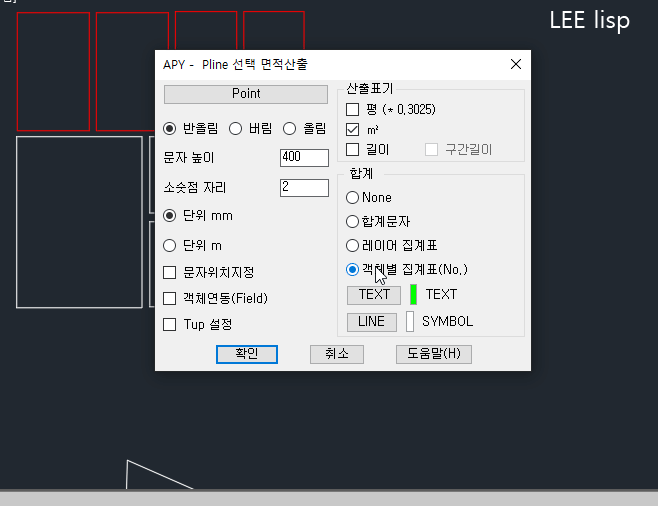

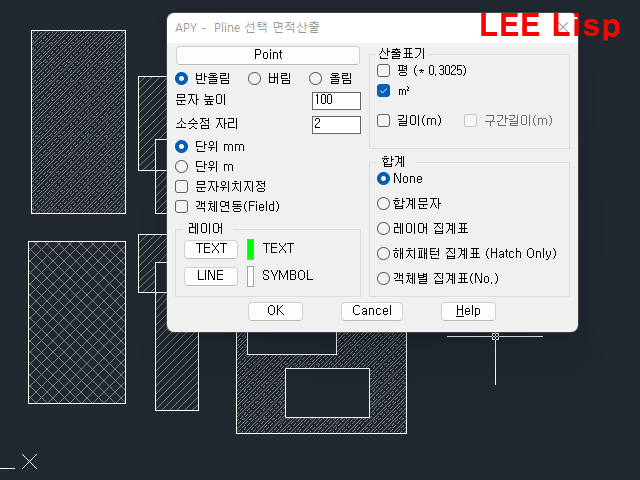

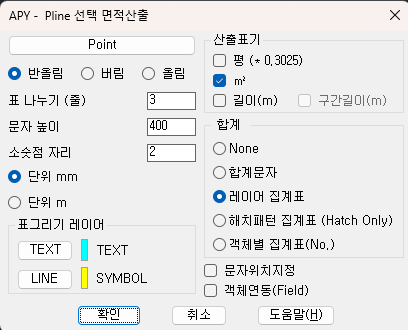

옵션 ( DCL )
- 사사오입 옵션 적용 (2021C1이후, 옵션에 따라 문자위치 다름)
- 폴리선의 구간길이 표기 ( 사사오입으로 구간길이합계와 전체길이는 다를수 있음 - 2020.05.30이후 )
- 문자위치 지정 - 면적등 산출표기 위치를 직접 지정할수 있다
- 객체연동 (CAD 자체기능) - 객체와 문자를 연동해서 면적이 업데이트됨 ( REGEN )
- 주의사항 - 대상폴리선이 삭제되면 문자값이 오류발생
- 산출표기 : m2, 길이, 평(*0.3025) 중 1개 이상을 표기
- 레이어별 집계표 작성 : 면적객체의 레이어별로 면적을 집계표 작성 ( SUM )
- 에너지절약계획서 및 용도별 면적산출등에 응용가능
- 해치패턴 집계표 - 해치만 선택해서 패턴이름으로 분류 추가 ( 2024E7이후 )
- 객체별 집계표 작성 : 선택순서대로 번호를 부여하고 객체정보를 집계표로 작성 (2021E5이후)
- 면적과 객체를 동시에 복사하면 신규객체로 링크가 적용가능
- TUP (수동선택 업데이트 ) & TUP2 (소수자리 변경후 변경)
- TUP은 DWG파일에 직접영향을 미치는 reactor와 Xdata와 달리 DWG파일과 전혀 영향이 없음
- DB폴더에 DWG파일과 동일한 txt파일을 생성하여 사용
- txt파일을 삭제하거나 파일이름을 바꾸면 연동이 해제됨
- 관련명령어
