GB - 보리스트 그리기 ( Structure ) - 2026C6이후

명령 : GB ( Girder & Beam List Draw )

• 철근수량 및 보 크기에 따라 자동으로 리스트를 그린다
• 사무실 서식에 따라 문자위치를 저장하여 동일한 리스트 작성가능
• GB4 (DB형) 보 리스트 호환되는 설정 적용
• 보 형식1과 2에 대하여 중앙배치 추가
• 기준점에서 보이미지 위치와 문자 스타일 (정렬,크기,스타일,레이어등등)을 설정 동일한 위치에 리스트 작성가능

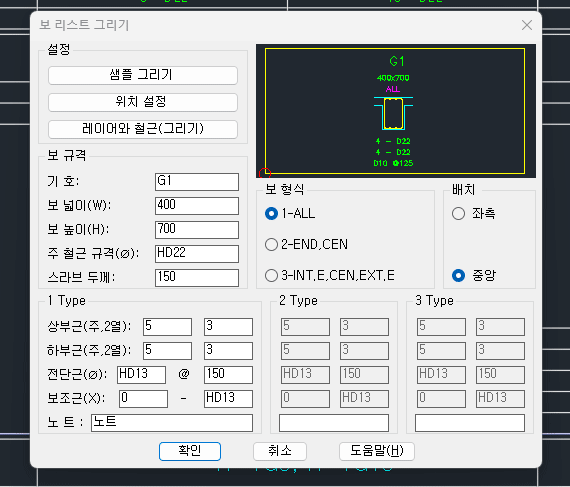

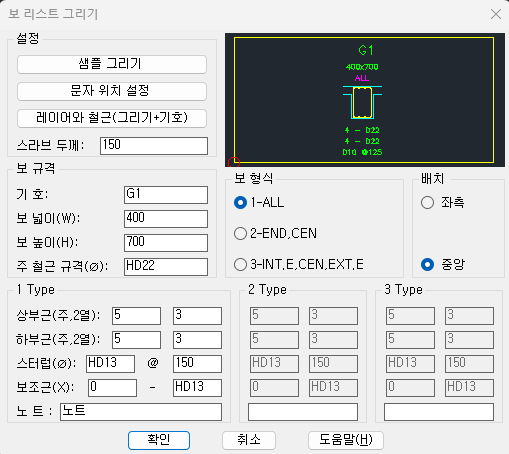

옵션 ( DCL )

• 설정하기 3단계

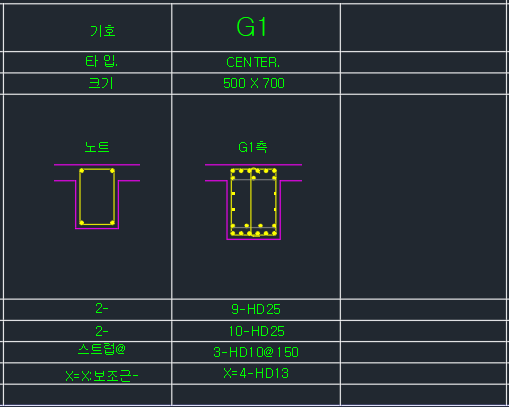

1.단계 - 샘플그리기  :  설정값 또는 기본설정으로 샘플 문자 및 그림을 그린다



2.단계 - 서식 형태에 따라 1개의 모듈 문자위치와 그림이미지 위치 조정
          -  문자의 스타일, 정렬, 크기등 조정

          -  노트 문자 까지 반드시 추가

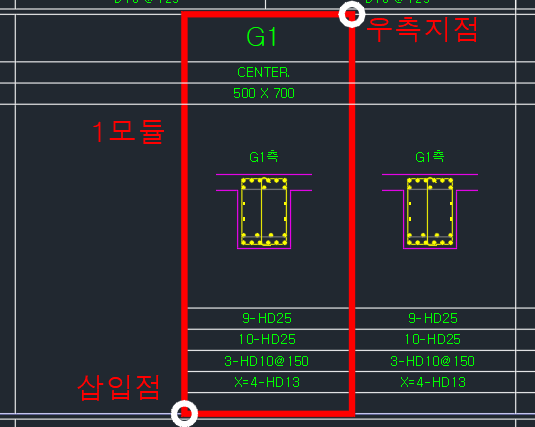

3.단계 - 설정하기 : 1개의 모듈 설정 (삽임점, 모듈폭, 보위치, 문자 정렬, 크기,스타일, 레이어등등)

  - 삽입점을 기준으로 문자위치 보그리기 위치등 순서대로 설정

  - 우측점은 좌우너비와  높이를 확인할수 있도록 대각점 설정한다 (GB4에서는 높이값이 필요함)

  - 1셋트는 3모듈로 구성됨



  - 삽입점 > 우측지점(대각점) > 보이미지 중심 >  기호 > 크기 >  상부근 > 하부근 > 스터럽 > 보조근(X) > 추가노트

• 레이어 변경 ( 그리기 레이어 )

두꺼운  "Co003WAL"

일반선  "Co007SYM"

가능선   "Co005FIN"

철근 크기(그리기)  :  작도에 사용되는 원 크기





• 보리스트 철근수량 입력하기

• 전단근(스터럽) 수량추가





• 보조근 (표피철근) -  짝수로 입력

• 마무리 하기  ( 균등분할된 스터럽 및 주철근의 위치 조정, GB4에서는 배열위치 적용가능 )
