GBS - 보 리스트 작성용 DB생성 (구조 리스트 스캔)

명령어 : GBS ( Girder & Beam List SCAN )

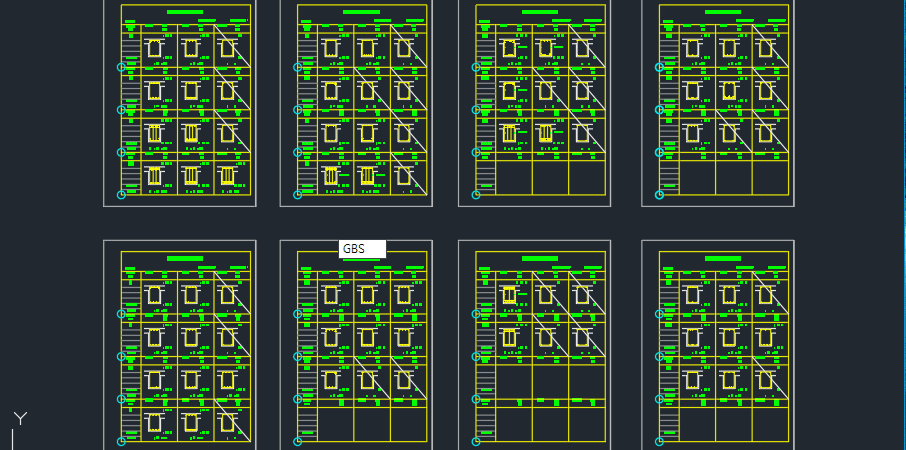

• CAD파일로된 보(Beam) 정보를 스캔하여 보 리스트를 자동으로 생성한다

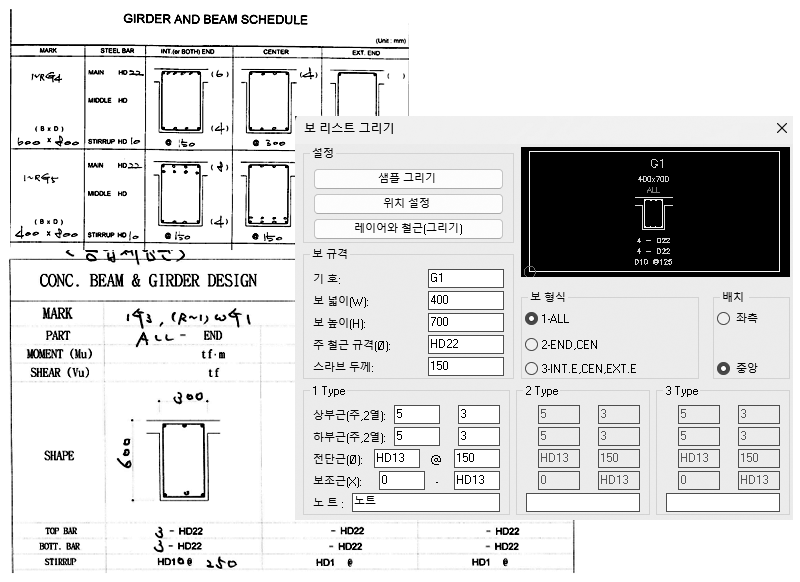

• 구조기술사가 작성한 보리스트를 GBS로 스캔하여 DB를 생성하고 GB4에서 보리스트를 한번에  작성
• 기준점의 상대좌표에 있는 객체 정보이용
• 2026C6이후 신설
• GBS : 문자와 이미지의 철근을 스캔하여 DB생성
• GB4 : GBS로 생성된 DB파일을 이용하여 보리스트 작성

• 수기로 입력하는 보 리스트 작성 프로그램 (GB)의 업그레이드



• 문자중 숫자만 인식 : 철근의 규격은 GB4에서 설정 (HD,SHD,UHD등등)

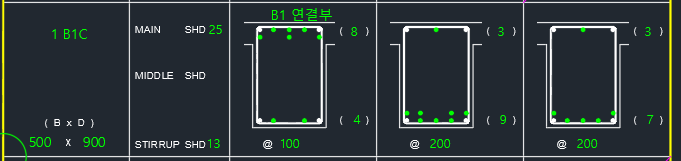

• 이미지에서 주근의 수량/스터럽/표피철근(보조근)의 위치 및 수량 확인

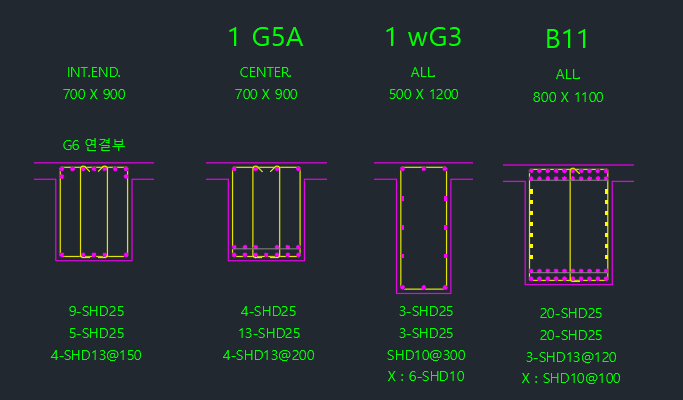

  - 표피철근(X)은 문자로 작성된 "X"만 인식가능

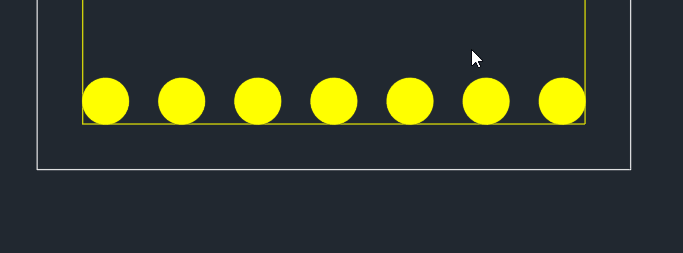

  - 일반철근은 원, 폴리선(직선이없는,dount), 개별분리된 해치를 인식



옵션 DCL

• 스캔 중심점을 한번에 선택하기 위해 객체 선택형 적용

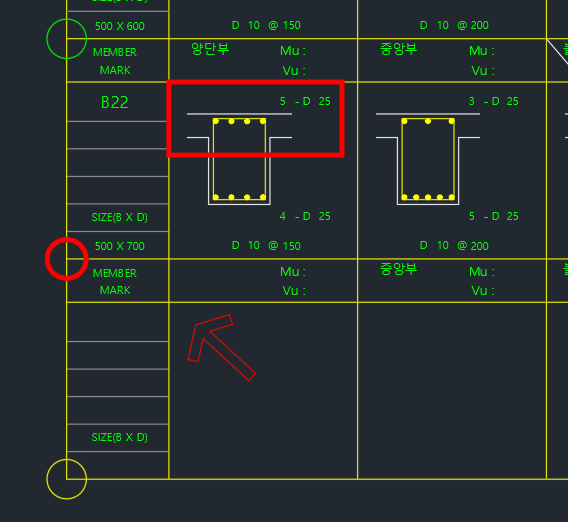

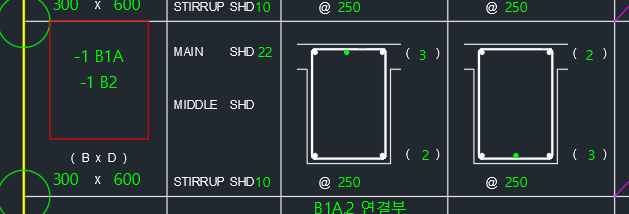

• 스캔전 리스트의 기준점 위치에 원을 배치 ( 필터  크기 이상 적용)
  중심점 - 원
  좌측하단 - 선,포인트,폴리선,블럭



DB파일명 : GB4_캐드파일명.txt

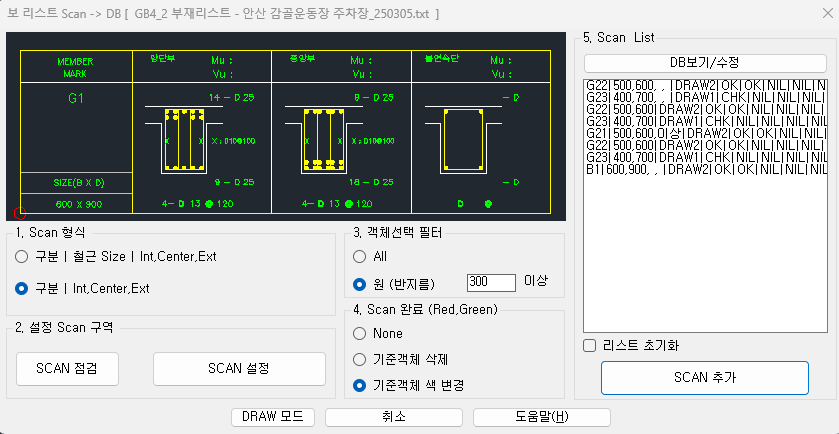

1. Scan 형식 : 구조일람표 서식에 따라 선택

   구분 | 철근Size | Int,Center,Ext

   구분 | Int,Center,Ext



2. 설정 Scan 구역

   스캔점검 - 스캔설정 형식에 따른 영역 확인







SCAN 설정

• 1.SCAN형식과  3.객체선택 필터 선택후 실행
• 이전 설정이 있을경우 영역 표기

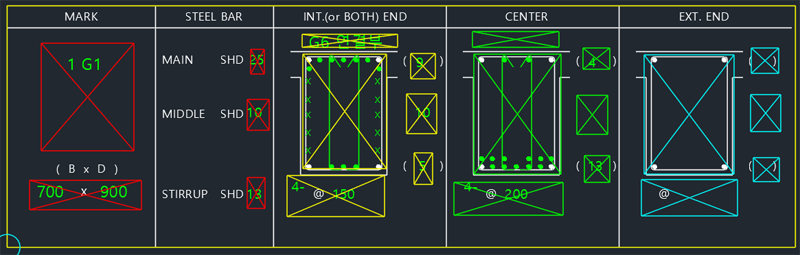

• 모듈의 기준객체를 선택후 보 리스트 항목의 스캔 영역 설정
  기준점 객체  > 보 기호 >  1열 이미지 > 1열 상부 주철근 > 1열 하부주철근 > 1열 스터럽(전단근) >
  1열 표피철근(보조근) > 1열 노트 > 2열 모듈 영역 (좌우 너비를 확인하이 위함)
  모듈영역은 INT,CENTER,EXT중 1개의 영역을 선택하여
• 문자는 스캔영역에 포함된 모든 문자를 인식
  보 기호 영역 =>  구역내 여러문자 스캔가능



       보 규격 영역 =>  1문자  "300x600"    2문자  "300"  "600"   3문자 "300" "X" "600"   ==> "300" "600" 인식



• 스캔 서식에 따라 설정 순서가 일부 다름







3. 객체선택 필터

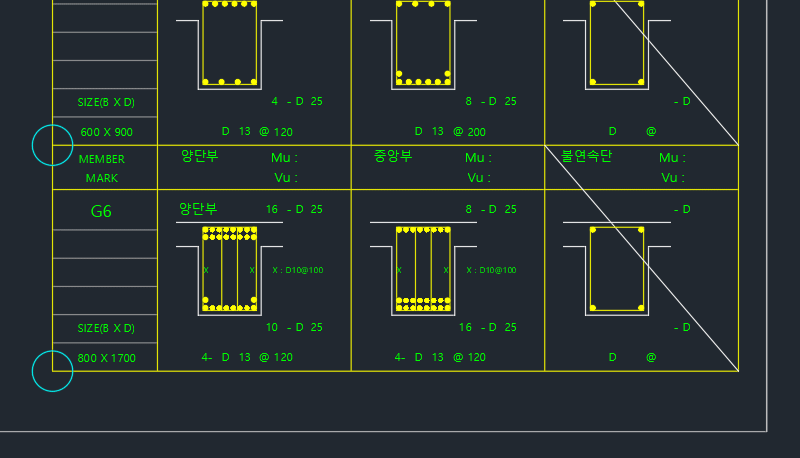

 -  All : 원(중심점) ,점(point) ,선,폴리선 (좌측하단점) 선택가능

 -  원(반지름) : 원만 선택 (크기 필터적용으로 기준객체만 선택)
          스캔하려는 영역에 사용중인 객체중 사용량이 작은원을 기준객체로 사용

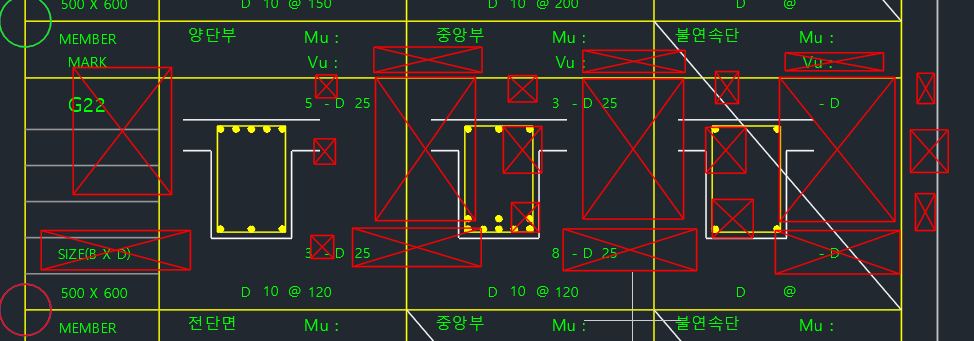

4. Scan 완료 (Red,Green) - 작업완료후 표기 및 기준객체 삭제

- None

- 기준객체 삭제

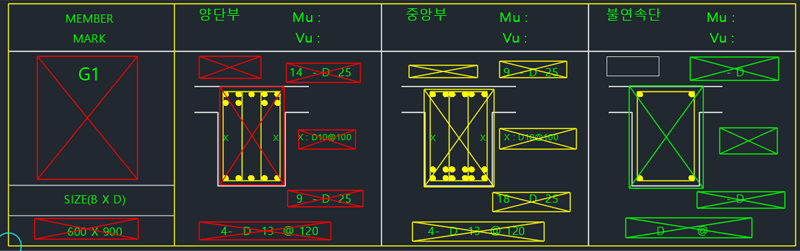

- 기준객체 색 변경 :
        정상(Green)

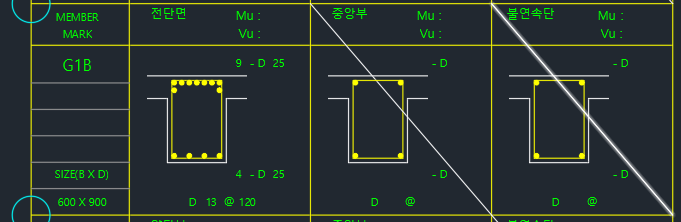

        점검(Yellow) - 빈칸
        오류(red) - 이미지 철근과 문자철근의 수량이 다른경우



  - 통합된 해치로 스캔시 수량산출 오류 발생 (겹친객체는 수량산출에서 제외되 통합된 해치는 반드시 삭제후 스캔)









5.Scan List

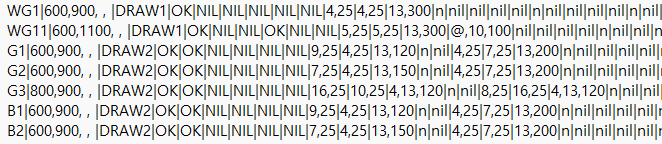

DB보기/수정 : 메모장으로 스캔DB를 확인 또는 중복리스트 삭제등 편집

List : 스캔완료된 목록

리스트 초기화 : DB내용을 삭제후 새로 작성

                     -  리스트 수정 및 중복시 초기화 적용후 전체스캔 추천

보 SCAN 추가 : 기준객체를 선택하여 DB추가



Draw 모드 : GB4 모드로 변경
