STD - 원형 계단 그리기 ( Plan ) 2026A3 이후

명령 : STD ( Stair Plan Draw )

• 계단 평면 그리기
• 3점 선택 (직선계단) 그리기
• UP/DN 문자 방향 옵션 추가
• 3개의 객체를 선택하여 (원형 계단) 그리기 (2026A3이후)
• 선, 곡선, 폴리선 선택가능
• 벽선 외부로 연장하여 인식가능
• 내부/외벽의 곡선중심이 다르거나 직선인 객체도 인식

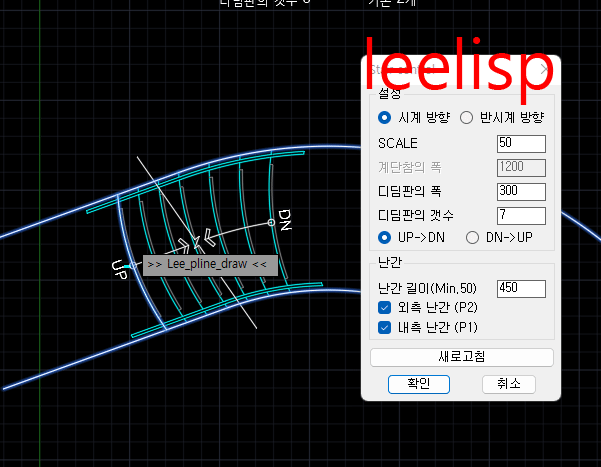

• 미리보기 및 옵션조정가능
  - 3점 또는 3선 선택후 미리보기 옵션 적용
  - 시계방향 / 글씨크기등 조정

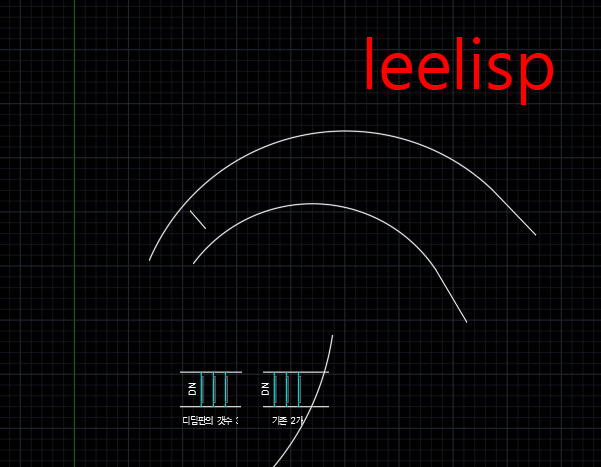

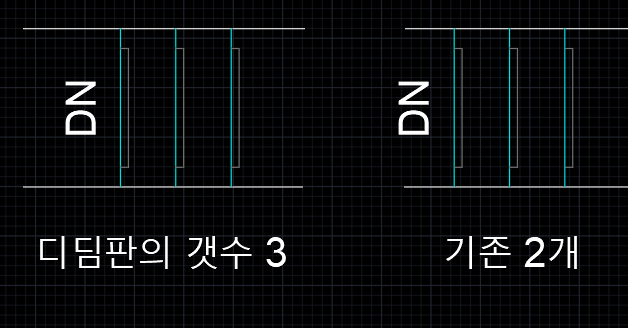

• 디딤판의 갯수 조정 (변경후 선의 갯수, 변경전 : 디딤 공간)



옵션 (DCL)

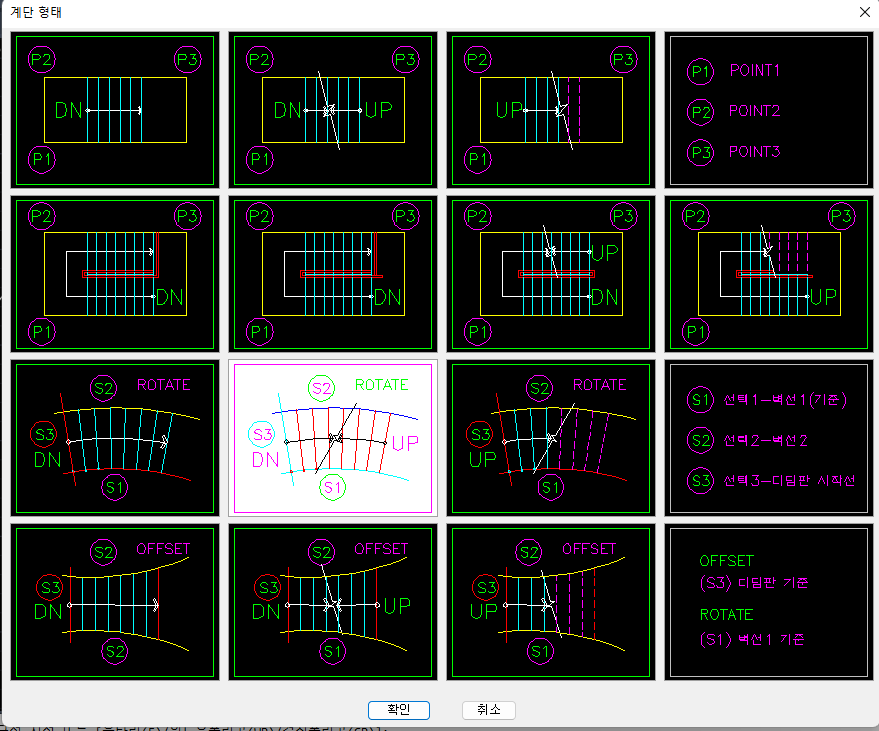

1. 계단 그리기 형태

• 3점 - 단방향 계단 3종 / 양방향 계단 4종
• 3선 - 기준선 따라가기 3종 / 디딤판 옵셋형 3종



2. 논스립 및 핸드레일 형태 조정

• 논스립 적용 및 미적용
• 미적용 - 장애인 및 자동차 경사로 표시로 사용가능



3. 레이어 와 난간 그리기, 길이 조정

• 계단 / 논스립 / 심볼 3종 레이어 변경가능
• 레이어 ( "Co004CORE"  "Co005FIN" "Co007SYM" )
• 외측 / 내측 난간 및 길이조정
• BF인증용 계단참에 핸드레일 그리기 적용
• 핸드레일 폭 38mm 적용

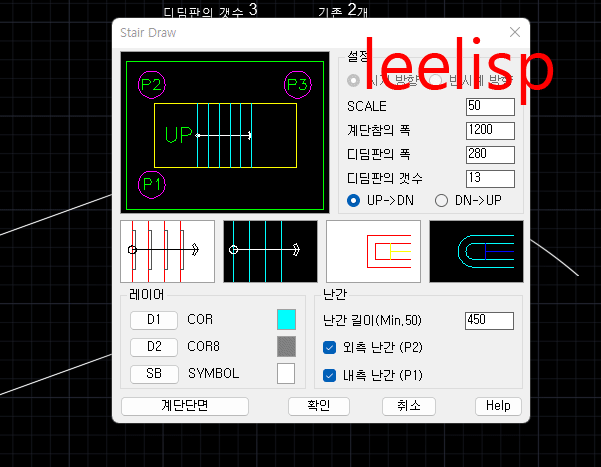

3. 3점 계단 그리기

• 3점으로 계단 그리기 (직선만 가능)

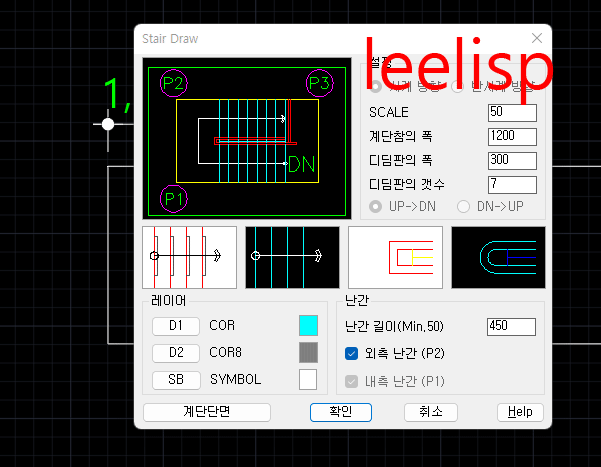

• 계단참 포함 그리기 적용

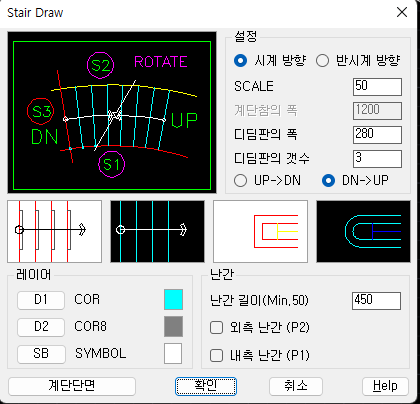

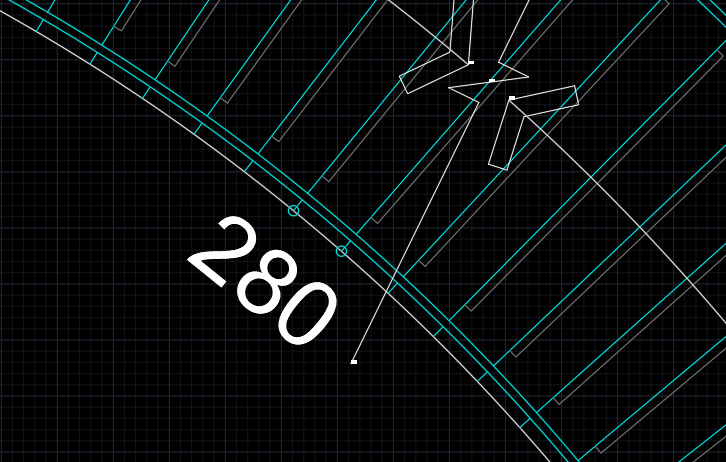

4. 3선 선택  원형 계단 그리기 (ROTATE)

• 계단을 구성하는 선/곡선/폴리선을 선택하여 그리기
• 선택순서  : DCL설정 > S1.내벽선 선택 (기준) >  S2. 외벽선 선택 >  S3. 디딤판 임시선 선택 >
                   옵션 조정 DCL (시계방향/반시계방향등등)
• S1 (내벽선)을 기준으로 이동 및 회전적용

• S1 (내벽선) 간격 적용

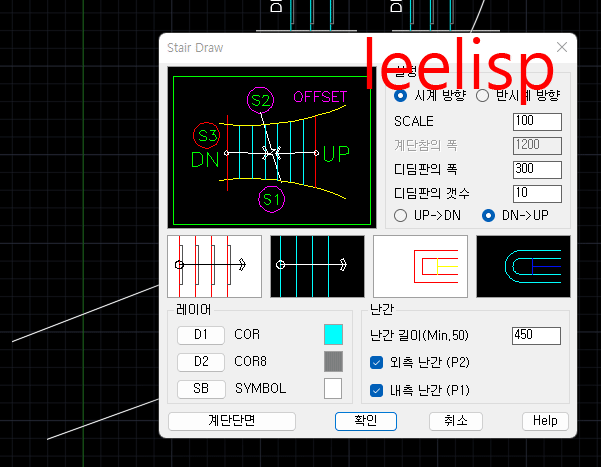

5. 3선 선택  옵셋형 계단 그리기 (OFFSET)

• 디딤판을 offset하여 그리기
• 계단을 구성하는 선/곡선/폴리선을 선택하여 그리기
• 순서 : DCL설정 > S1.내측선 >  S2. 외측선 > S3. 디딤판 임시선 > DCL 조정

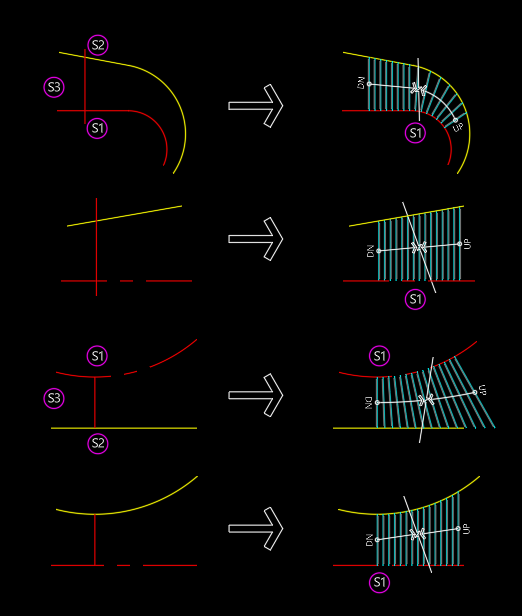

6. 3선객체 선택  주의사항

• 내측 및 외측벽이 일부만 있어도 작성가능
• 객체는 직선/곡선/폴리선 가능 (SPLINE등 특수곡선 제외)
• 디딤판의 임시선은 작성후 삭제됨

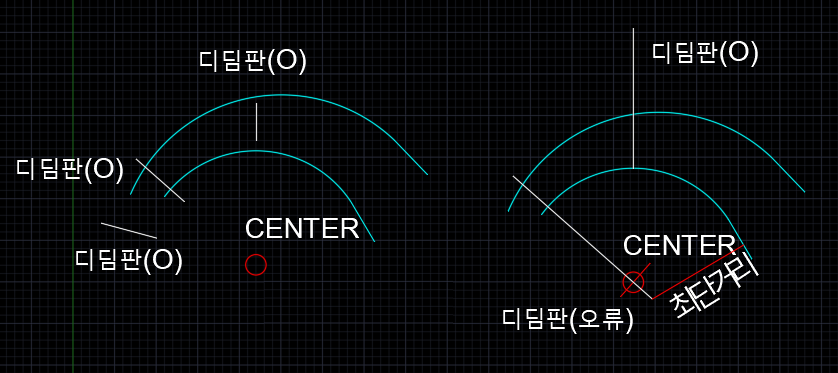

• Rotate - 내벽/외벽선 내부에서 계단이 생성되면 문제없으나 내부중심 까지 길어지면 오류가 발생
  1. 디딤판 임시선은 외측방향으로 긴경우는 문제없음
  2. 디딤판 임시선은 벽 객체보다 짧거나 외부에 있어도 문제없이 인식함
  3 .디딤판의 임시선이 내측 중심방향으로 길면 오류가 발생함
      ( 디딤판의 임시선이 회선 하면서 최단거리를 인식 -> 반대편 최단거리로 인식하여 오류 오류발생 )

• Offset  - offset이 불가능한 작은곡선 방향으로 그리기 오류가 발생
