GB4 - 보 리스트 작성용 (DB형)

명령어 : GB4 ( Girder & Beam List Draw )

• CAD파일로된 보(Beam) 정보를 스캔하여 보 리스트를 자동으로 생성한다
• 구조기술사가 작성한 보리스트를 GBS로 스캔하여 DB를 생성하고 GB4에서 보리스트를 한번에  작성
• 2026C6이후 신설
• GBS : 문자와 이미지의 철근을 스캔하여 DB생성
• GB4 : GBS로 생성된 DB파일을 이용하여 보리스트 작성
• GB의 문자위치 설정 공동사용

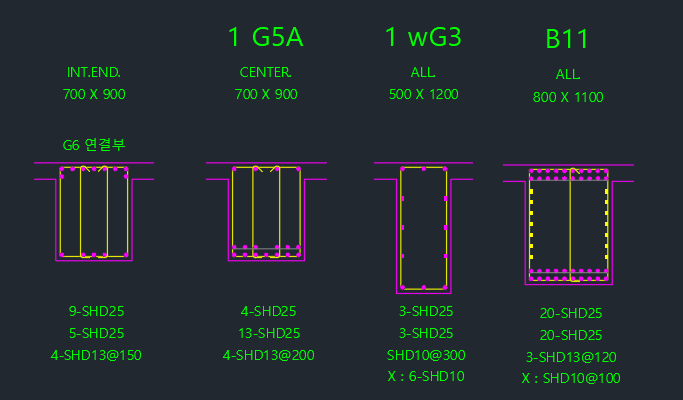

• 보이미지에서 스캔한 스터럽과 주근위치 적용

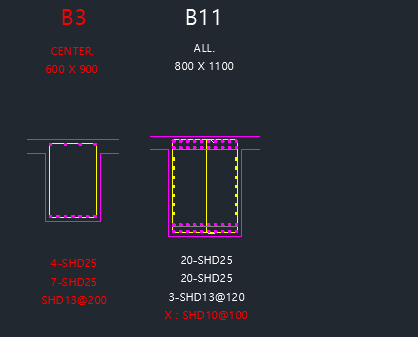

• 스캔한 주근과 스터럽의 수량이 이미지와 문자가 다를경우 빨강색 글자로 작성
• 보조근(표피철근)에서 수량이 다를경우 보조근만 빨강색 글자로 작성





• 스캔한 목록중 오류가 있는경우 기호에 "(CHK)" 문자 표기

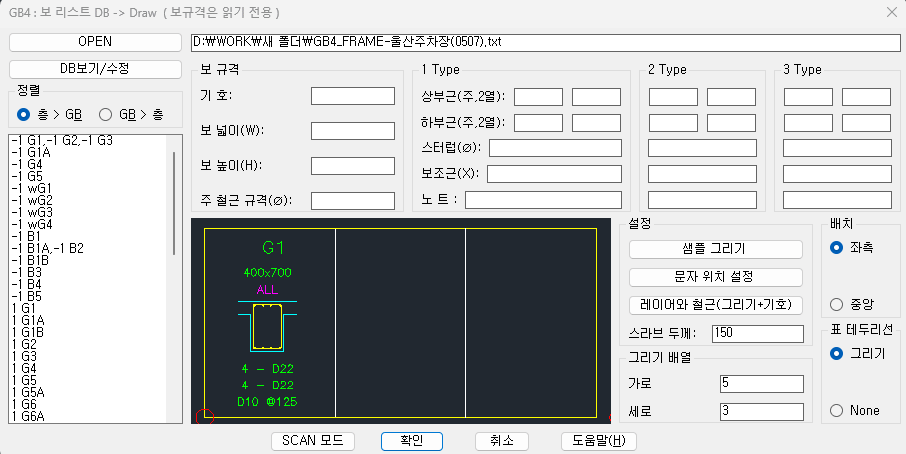

옵션 DCL



OPEN  :  GB4_캐드파일명.txt 불러오기
   스캔파일과 동일한 파일에서 그리기 적용할경우 기본값으로 적용되며 다른파일에선 OPEN후 실행가능

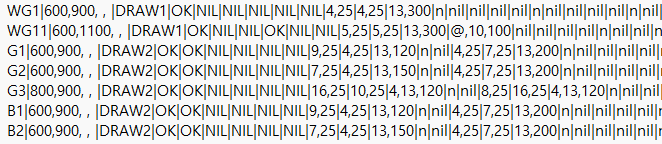

DB보기/수정  : 메모장으로 스캔DB확인 또는 중복리스트 삭제등 편집

정렬 :

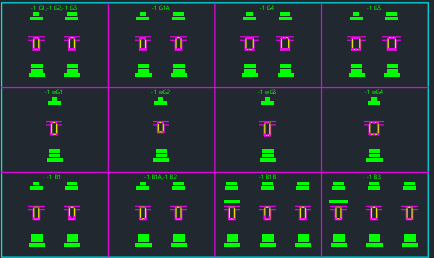

   층 > GB  ( 대분류 층 소분류 GB ) : 층별 Girder & Beam 그리기

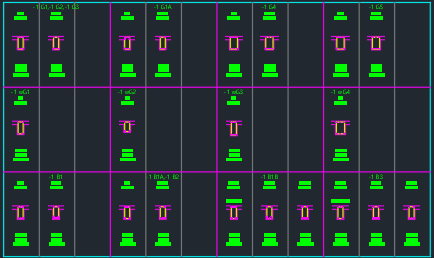

   GB > 층  ( 대분류 GB 소분류 층 ) : Girder 를 층별로 작성후 Beam 층별로 작성



보규격/1Type/2type/3type  (읽기전용)  :  DB목록을 선택하면 이미지와 규격을 표기



설정 : 문자위치에 대한 설정은 GB와 동일

https://leelisp.tistory.com/entry/GB2025

GB - 보리스트 그리기 ( Structure ) - 2026C6이후



표 테두리선:  빈공간에 리스트 작성시 삽입점등을 확인하기 위한 임시 테두리선

배치 :  ALL 또는 BothEnd 일때 중앙배치 적용 가능

중앙

좌측



그리기 배열  :  1페이지당 구역배치

                      1구역 = 3모듈
