THA - 지목별 해치넣기 (용지도)
Lee lisp/Hatch2021. 12. 4. 20:43
명령어 : THA ( Text HAtch )

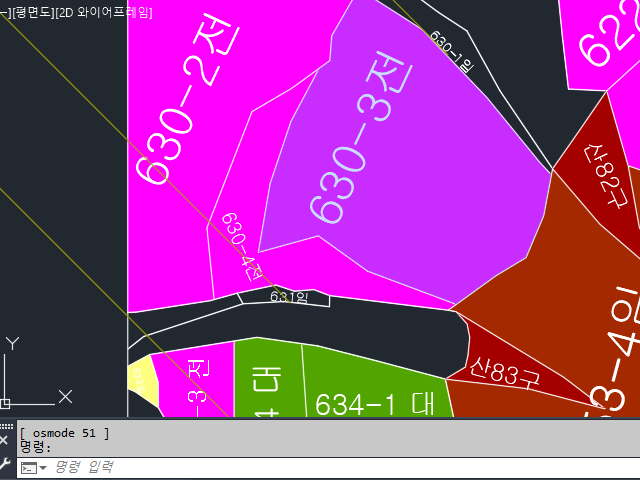

- 용지도 지목별 해치넣기 (22D8이후)
- 문자선택 또는 폴리선 선택
- 문자정렬점 기준

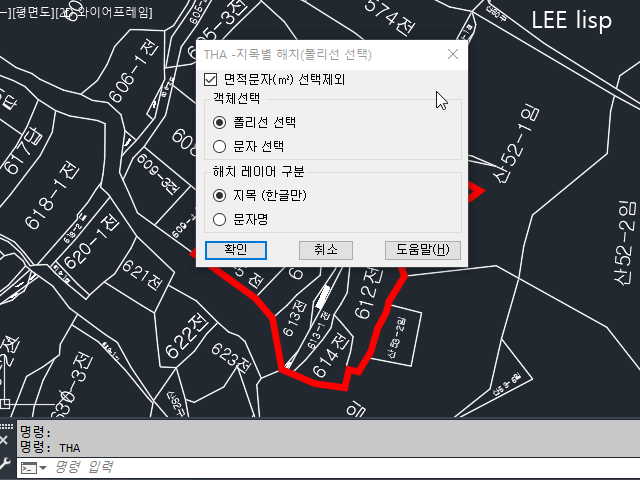

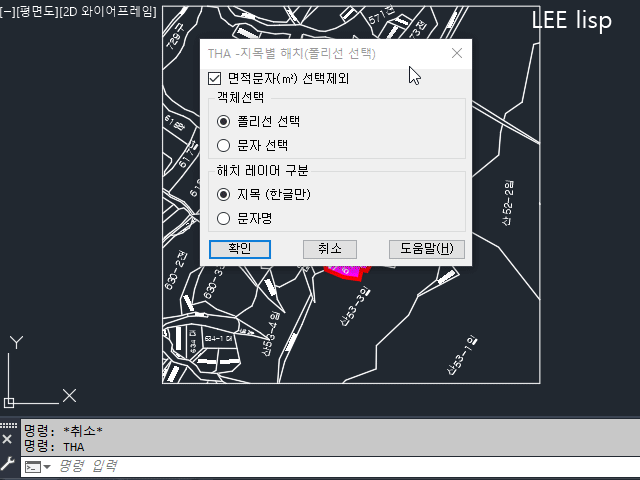

옵션 ( DCL )
- 지번선택(문자선택)

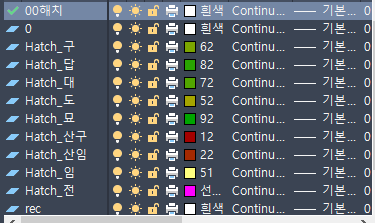

- 지목(한글만) : 지번중 한글만 사용해서 레이어구분
- 해치넣기에 실패한 위치표기(RAY) -> 문자선택으로 해치넣기 가능
명령 ST2A중 HatchLayerSplit (해치레이어분류)으로 레이어 이름별로 패턴변경가능
- 관련명령어
ST2A - 폴리선등 면적산출
P2A - 면적객체(폴리선등)+문자연동 면적산출
erM2 - 면적문자만 삭제
erH - 해치만 삭제 SUM - 문자면적(길이)집계(산출서포함)
APY - 폴리선등 면적(길이)산출
ST2A - 문자영역 면적표 작성 (에너지절약계획서,실별면적)-22D3이후
명령어 : ST2A ( STring to Area ) TEXT가 있는 폐쇄된 공간(Line,Arc,PolyLine등)의 면적산출과 집계표작성 문자만 선택하여 폴리선(BOUNDARY)생성과 면적산출 작성 같은문자별로 면적 산출 소계와 해치, 레이
