WOT - 벽 개구부 만들기 ( 2022B3이후 )

명령 : WOT ( Wall Open Trim )

• 벽에 개구부를 만든다
• 벽선갯수에 따라 마감한다
• 곡선벽 또는 직선벽 인식 ( Line, Arc, PolyLine )
• 개발예정 프로그램에 대응 벽체트림 : ELD(승강기 평면그리기), WID(창문그리기), DSD ( 문단면 그리기)등등

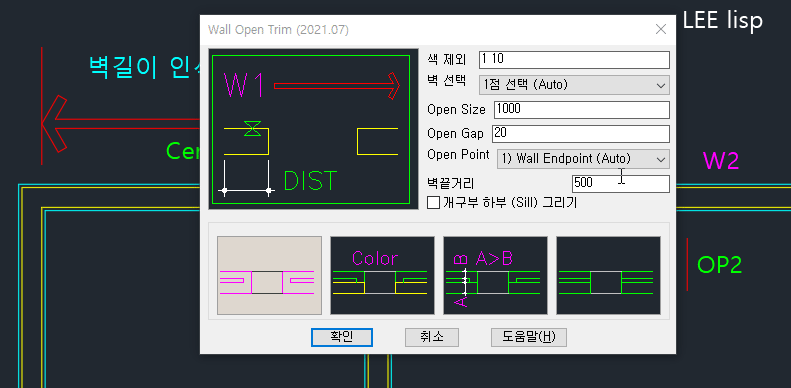

옵션 ( DCL )



• 색제외 : 벽선으로 사용하지 않는 선을 입력 ( 1 10 - 중심선 및 해치색 )
• Open Size :  문 또는 창문등이 삽입될 공간크기
• OpenGap : 문과 벽사이 공간 (좌우 또는 상하)
• 실제 Open크기 : OpenGap + 공간 + OpenGap
   ex) openSize 1000 OpenGap 20 => 1040
• Open Point : 개구부 위치 선택방법
• 벽끝거리 : 1) Wall Endpoint 옵션에서 사용되는 거리
• 중심선 그리기 : 개구부 중간에 중심선 그리기
• 개구부 하부(Sill) 그리기 : 개구부 입면선 그리기
• 벽 마감 선택하기 ( 4종 )  - 벽색 및 두께에 따라 마감하기로 적용 (2022B3 이후)

1) 동일색 통합 우선
- 벽색이 동일색일경우 통합
- 벽색이 다르면 색(Color)순 또는 두께(Thickness)순 마감
2) 벽색우선 (Color,  2 > 3 > 4 .... 9 )
- 벽색이 동일하면 두께순 적용
- 벽색과 두께가 같으면 통합구조 마감 적용
3) 벽두께 우선 :
- 벽두께가 동일하면 색순 적용
- 벽색과 두께가 같으면 통합구조 마감 적용
4) 단순 마감



---

진행순서 : 벽선택( 1점 or 2점 ) > 개구부 위치 (Auto or 1P)

1. 벽선택 ( 3방법 택1 ) - 1점직접(Auto) / 2점 직접 / 2점 간접 (횡단,추천)

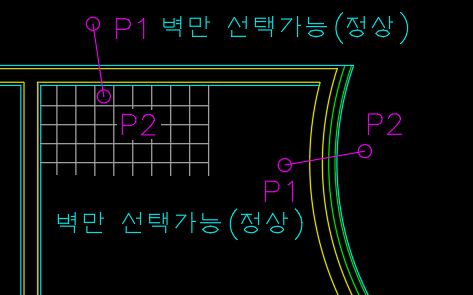

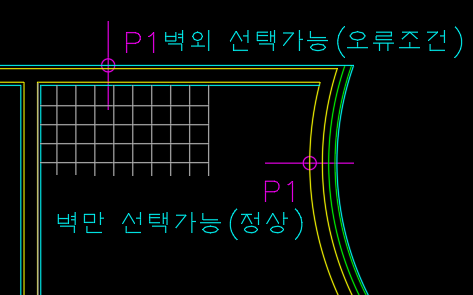

가. 1점 직접 선택 (P1, Auto) : 벽선중 1개를 선택하면 직각방향으로  ± 700 까지 자동선택
- 레이어 구분없이 색으로 구분 마감적용
- 마감선만 선택가능 (중간선 선택불가)
- 내벽 또는 마감선등 중간선도 선택가능 (2022B3이후)
- ±700보다 뚜꺼운벽 선택불가 (△)
- Z값이 동일한 벽만 선택됨 (△)
- 벽 인근에 다른객채가 있을경우 색제외(중심선 및 해치등은 색) 또는 2점 간접선택 가능

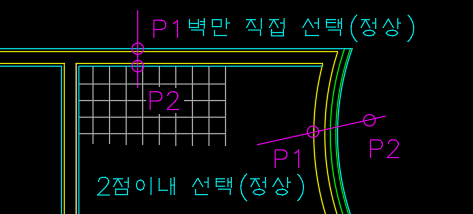

나. 2점 직접 선택 : 벽선(P1) 직접 선택후 반대편 직접선택 또는 공간선택
- 벽두께와 관계없이 선택가능
- Z값이 동일한 벽만 선택됨 (△)

다. 2점 간접 선택 (추천) :  벽을 횡단하는 빈공간 2점선택
- 1점 선택(Auto) 또는 2점 선택 옵션과 별도

- 벽선택 없이 빈공간 횡단선택

- 벽두께와 관계없이 선택가능



---

2. 벽 인식 : 자동인식(Auto) 또는 벽 연장 인식(W1+W2)

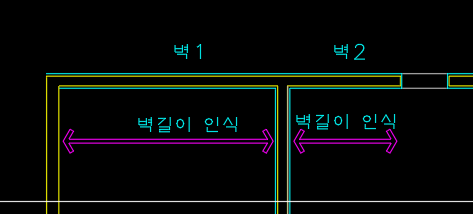

가. 자동 벽길이 인식 (Auto) : 2개의 외벽선중 짧은 구간을 벽으로 인식

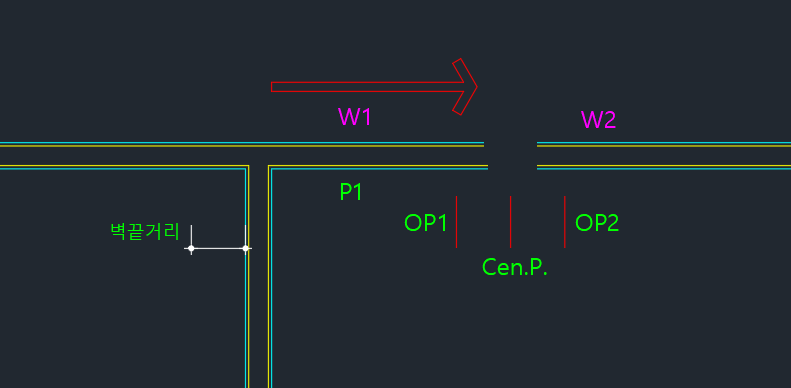

나. W1 (벽선택)+ Open위치 선택 (2022B3부터)
- Open위치에 따라  W1연장 및 W2 (건너벽) 인식추가

- P1 : 벽선택점
- OP1 : W1에서 가까운 개구부 시작점
- OP2 : W1에서 먼 개구부 종점
- Cen.Point : OP1과 OP2 중간점
- W2벽이 없어도 개구부 만들기 가능

---

3. 개구부 위치 (Open Point)

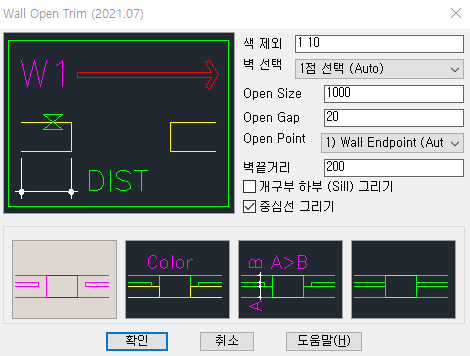

1) Wall EndPoint (Auto) : 벽길이 인식구간(W1)중 벽 선택점 (P1)과 가까운 벽끝점(E1 or E2)에서 이격

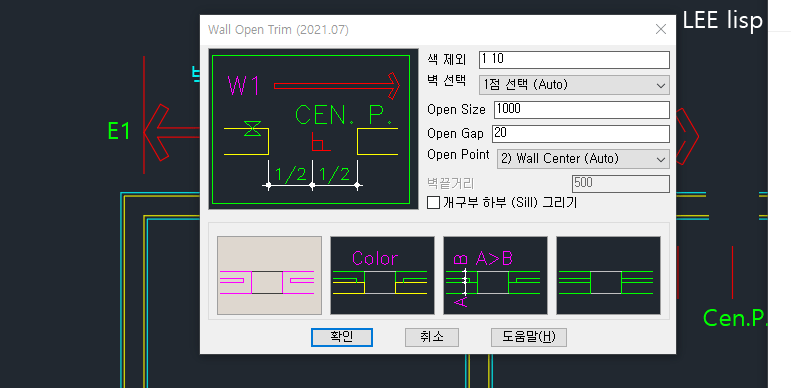

2) Wall Center (Auto) : 벽인식 구간(W1) 중심에 개구부를 그린다

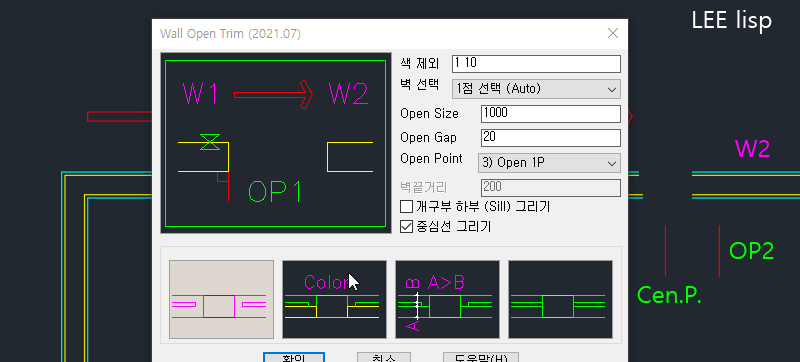

3) Open 1P  : 벽선택점 (P1)과 OP1점에 따라 W1연장과 W2 인식

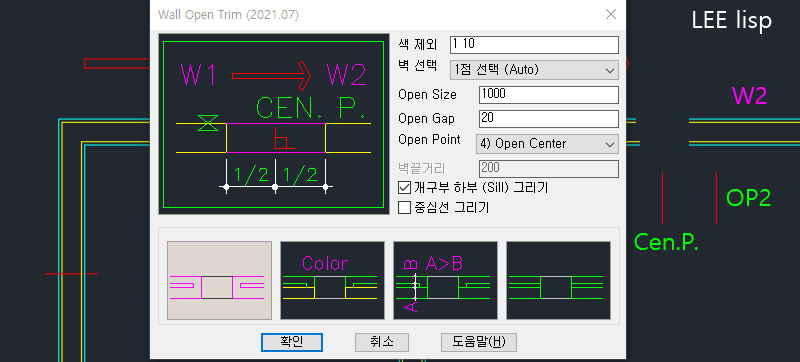

4) Open Center  : 벽선택점 (P1)과 CP점에 따라 W1연장 과 W2 인식

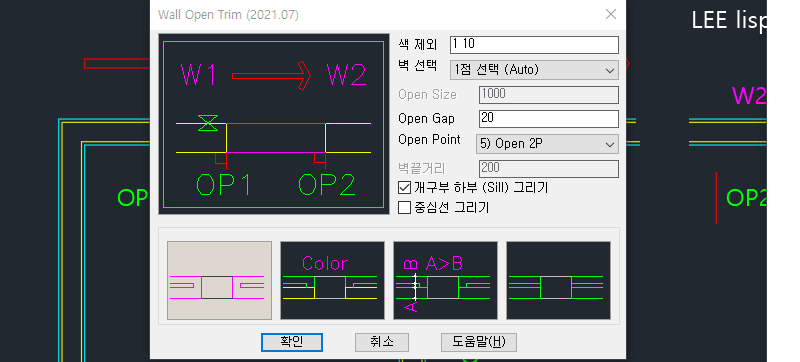

5) Open 2P  : 직접 OP1점과 OP2지정 ( 개구부 크기 가변)

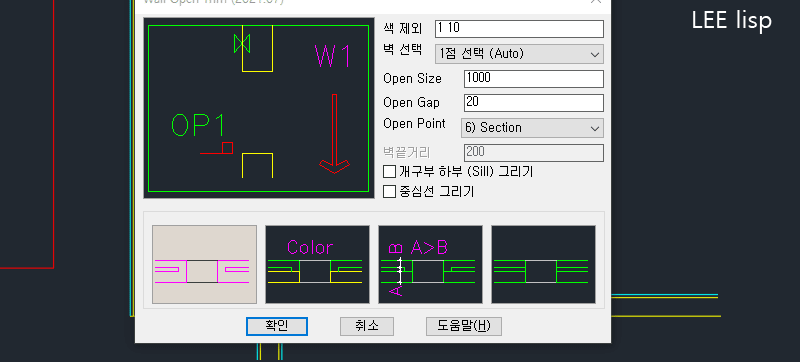

6) Section  : 단면전용 하부 마감점 지정
