CLD - 기둥 일람표 그리기 ( Structure )

명령 : CLD ( Column List Draw )

• 철근수량 및 보 크기에 따라 자동으로 리스트를 그린다
• 원기둥과 사각기둥 그리기 가능
• 설정공동사용 : CLD4(DB형)와 RCD
• 사무실 서식에 따라 문자위치를 저장하여 동일한 리스트 작성가능

• 기준점기준  상대좌표로 동일한 위치에 리스트 작성가능

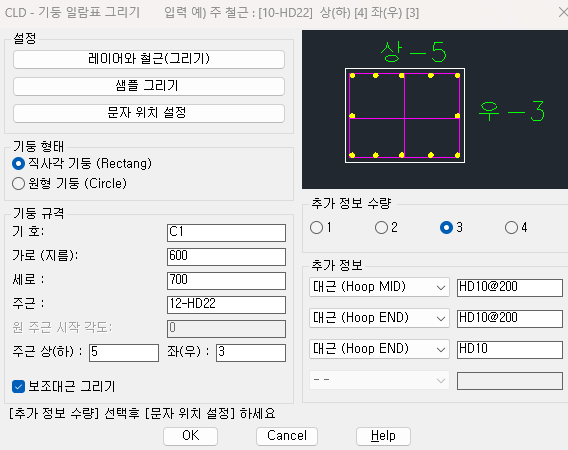

옵션 ( DCL )

문자 및 그림위치 설정하기 3단계

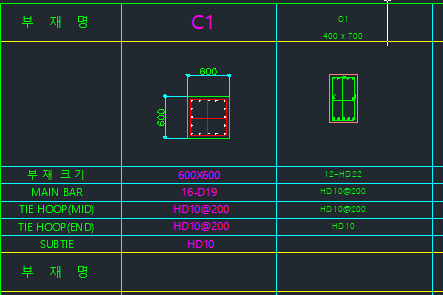

1.단계 - 샘플그리기  :  회사서식을 준비하거나 샘플을 작성하여 서식에 맞춰수정

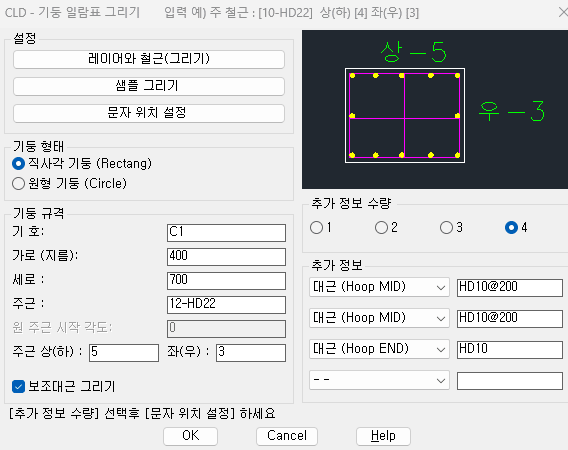

2.단계 추가정보 설정 : 회사서식에 따라 입력칸수와 순서를 조정가능
 - 기본입력 (기호 , 크기,주근 )

 - 추가입력 (대근 1~2, 보조대근,메모)

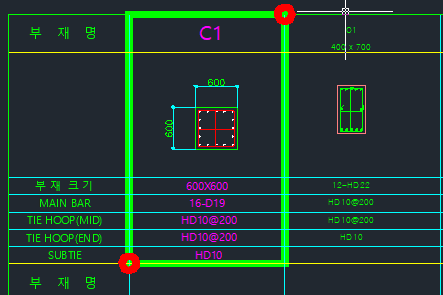

3.단계 - 설정하기 : 1개의 모듈 설정 (삽임점, 모듈폭, 기둥위치, 문자 정렬, 크기,스타일, 레이어등등)

  - 삽입점을 기준으로 문자위치 보그리기 위치등 순서대로 설정

  - 우측점은 좌우너비와  높이를 확인할수 있도록 대각점 설정한다 (CLD4에서는 높이값이 필요함)

  - 삽입점 (좌하단) >  대각점 (우상단) > 기둥 이미지 상부중심 >  기호 >  크기 >  주근 >  문자1 > 문자2 > 문자3 > 문자4







작성하기 옵션

• 레이어 변경 ( 그리기 레이어 )

두꺼운  "Co003WAL"

일반선  "Co007SYM"

가능선   "Co005FIN"

철근 크기(그리기)  :  작도에 사용되는 원 크기



• 기둥형태 : 원기동 또는 직사각형

• 기둥규격

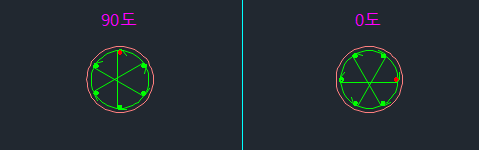

- 원기둥 시작각도 : 원기둥의 주근 시작지점을 지정가능 ( 예 90)







- 보조대근 그리기 : 직사각형기등은 수직/수평 1개씩 원기둥은 주근위치마다 작성함
                              위치 및 수량 조정필요
