GBC - 보 배근 수량 표기

요약

• GBS 또는 GBC에서 보리스트 DB 활용
• 평면도에 보위치를 직사각 폴리선 작성 (연속되는 보는 동일한 폭으로 작성)
• GBC을 실행 '작업층' 설정후 '폴리선'과 '기호문자'를 선택



명령 : GBC ( Girder & Beam Rebar Check )

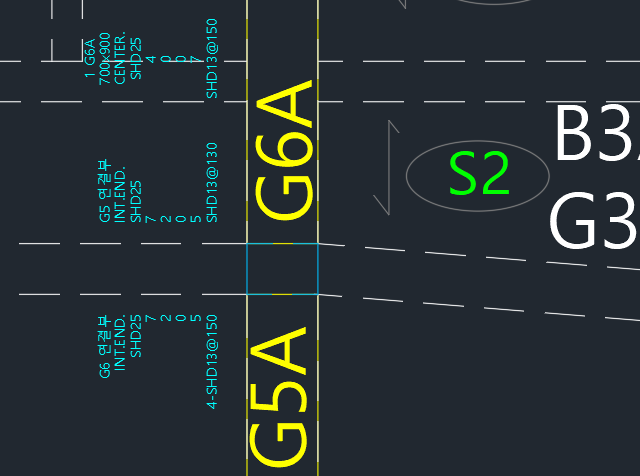

• 평면도에 보배근 수량을 표기한다
• 철근샵 시공 상세도가 없을때 보 배근 검측용 철근  수량표기
• 2026C7이후 추가
• 연속된 보의 END와 INT를 구분하여 철근배치
• 구조도면 보리스트를 스캔하여 DB파일 저장 (GBS & GB4에서 사용하는 DB파일과 호환)
• '폴리선'+'기호 문자'를 선택하여 작성 (폴리선 인근 문자와 조합선택)





• 연속된 보를  END와 INT구분하여 작성





- 폴리선(Polyline)은 보(beam)의 실제 크기보다는 수평/수직 방향으로 균등하게 작성되어야 연속된 보로 인식



- 보(beam) 의 층선택이 잘못되거나 없을 경우





• 가로 or 세로방향  (여러줄 한번에 선택가능)





• 사선 (1그룹만 선택가능)

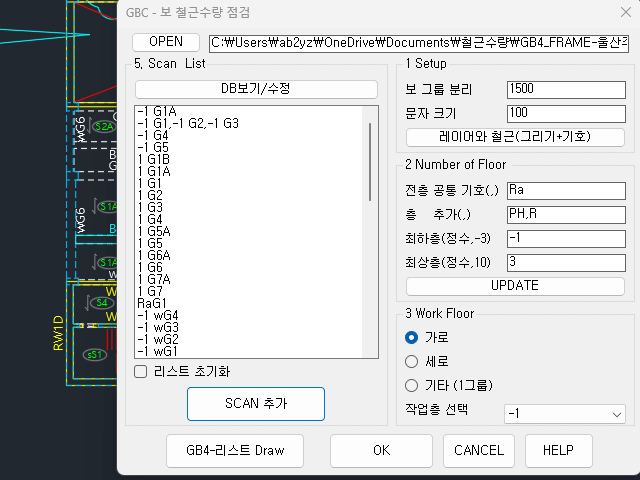

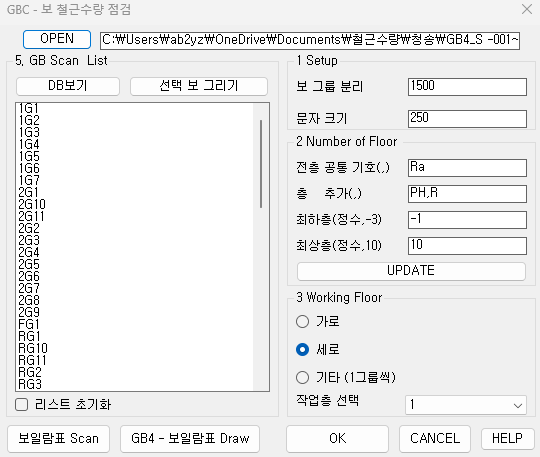

옵션 (DCL)

OPEN - DB파일 선택

DB파일명은 GB4_캐드파일명.txt 로 CAD파일이 있는 폴더에 저장됨

보리스트 도면 과 구조 평면도가 다른경우 스캔한 DB파일을 찾아 선택

1 Setup  -------------------------------------------------------------------------------------------------------

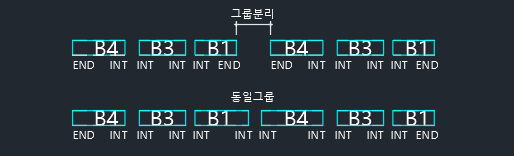

보 그룹 분리 :  동일위치의 보를 다른그룹으로 분류
문자크기       :   작업결과 입력문자 크기



2 Number of Floor (최하층~최상층 설정) - 작업층 선택용 목록 -------------------------------

전층 공통기호 : 1G1와 달리 RaG1으로 층구분 없이 전층 공용인 기호가 있을때 추가
층 추가 (쉼표구분) : 숫자로 구분되지 할수 없는 층이 있는경우 R,PH,PhR (지붕과 옥탑층 등등)
최하층 (정수)  :  지하층은 음수(-)로 지상일때는 양수로 입력
최상층 (정수)
UPDATE : 최하층~최상층 저장



3 Work Floor (작업층)  -----------------------------------------------------------------------------------

가로 / 세로 : 보의 방향에 따라 연속된 그룹으로 자동분류
기타(1그룹) : 대각선방향일경우 1개의 그룹씩 선택할때 (가로+세로+대각선 선택가능)
작업층 선택 : 최하층~최상층 중 택1

5 Scan List (스캔된 DB목록)  -----------------------------------------------------------------------------

DB보기/수정 : 메모장으로 중복 및 오류난 DB삭제 편집

선택 보 그리기 : 리스트에 있는 보를 도면에 표기( 수정 확인용)
리스트 초기화 : DB스캔시 기존DB삭제







보일람표 Scan

보리스트를 스캔하여 DB목록을 생성
수정된 보를 추가 하거나 덮어쓰기

스캔중 이미지의 철근수량과 문자의 수량이 다른경우 RAY표기로 오타 확인가능

https://leelisp.tistory.com/entry/GBCSCAN

구조도면 보리스트 스캔 ( GBC / RGD )





GB4-리스트 Draw - DB파일의 목록을 리스트작성



스캔된 리스트의 검증방법으로 보리스트를 생성
오류가 있을경우 빨강색 글씨표기
https://leelisp.tistory.com/entry/GB4

GB4 - 보 리스트 작성용 (DB형)
