구조도면 기둥일람표 스캔 ( CLD4 / RCD 용)

요약

• RCD 또는 CLD4에서 'SCAN추가' 하여  실행
• 구조도면중 기둥리스트를 스캔하여 DB생성
• 별도 설정없이 최소 서식에 따라 수정후 스캔
• 스캔에 오류를 발생시키는 객체 삭제 및 수정필요
• 추가 및 수정 :  DCL옵션중  '선택기둥 그리기'로 생성된 데이터를 추가 스캔



스캔  (기둥리스트 선택하여 DB생성)

• 기둥 리스트는 서식이 비슷하여 별도의 설정없이 '구분' 문자와 간격등을 분석하여 자동분류함

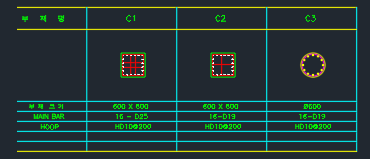

• 기본형식



• 구분문자가 있는경우 여러줄 인식가능

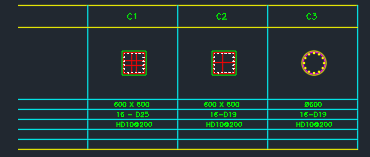

• 구분문자 없이도 인식가능 (1줄 인식)



스캔 서식 규칙

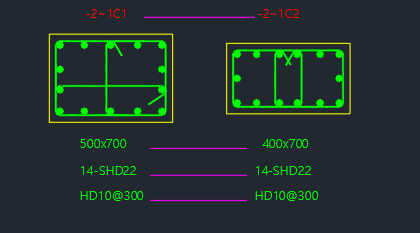

• 모듈은 최상단에 기호문자가 있어야 하며 모듈의 문자와 철근 이미지는 수직선이 동일한 위치에 있어야됨
• 기둥 크기는 문자 또는 치수선을 이용 (문자우선)
• 좌측에 '구분' 영역이 있는경우 한번에 여러줄 선택가능 (구분문자포함)
• 구분문자 영역 : 일반적인 내용 (구분,크기,주근,대근,보조대근. MARK,SIZE,MAIN BAR,HOOP,NOTE) 외 기타문자 삭제

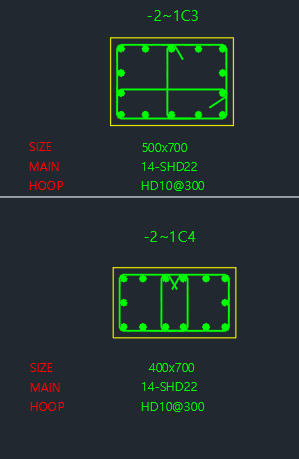

• 기타문자 삭제후 스캔가능한 리스트
• 마지막 구분자등 동일해야됨

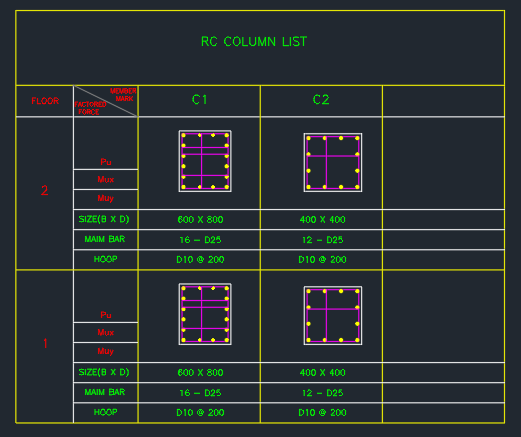

• 층과 기호가 분리되어 작성된 경우 (수정필요)

• 기호 앞에 층을 표기하여 층수 인식이 가능하도록 수정
  - 2C1, 1C1 : 층에 따라 배근이 다른경우

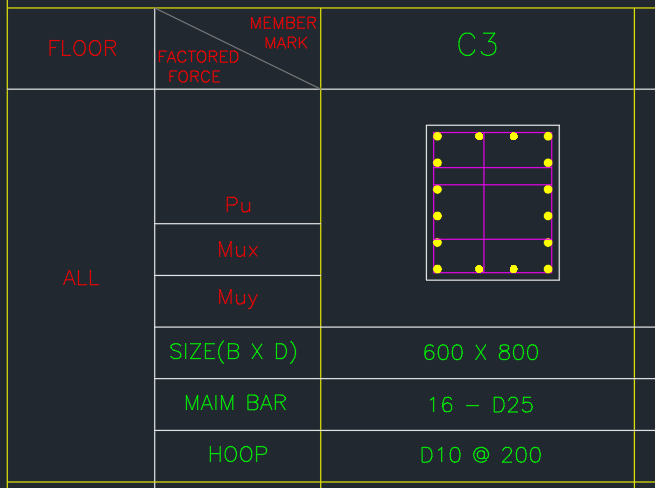

  - C1 :  전층 동일한 배근일경우

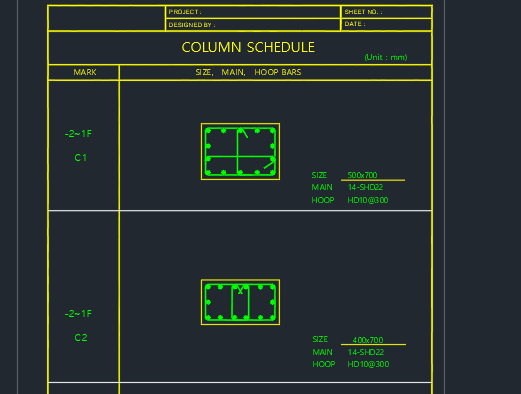

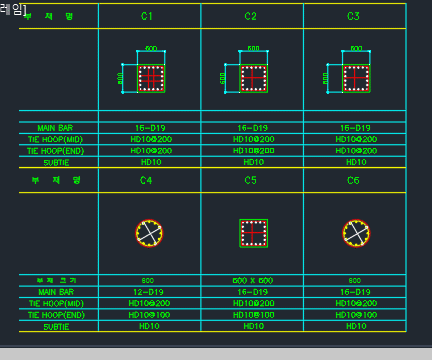

• 스캔이 불가능한 리스트형식

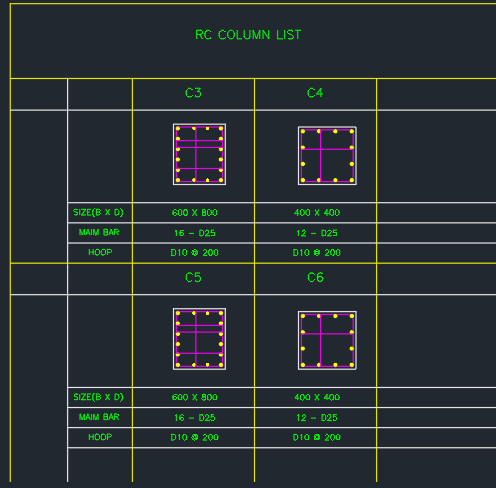

• 스캔이 가능하도록 조정한 리스트
  -  이미지와 문자가 동일선상에 있도록 조정
  -  동일한 줄의 문자위치를 같도록 조정 (Ta2)하거나 1개씩 스캔



       - 여러줄인경우 구분문자 추가
