CLD4 - 기둥 일람표 작성 (DB형)

명령어 : CLD4 ( Coulmn List Draw )

• CAD파일로된 기둥 정보를 스캔하여 기둥일람표을 작성
• '구조기술사' 또는 구조도면에 있는 기둥리스트를 스캔하여 DB를 생성
• DB파일로 기둥 일람표를 한번에  작성하거나 기둥 철근 배근 상세도(RCD)작성에 사용
• 선택된 기둥만 출력하여 수정후 추가스캔하여 업데이트 가능
• CLD의 문자쓰기 위치 설정 공동사용

• 보조대근의 수량 및 방향은 스캔데이터 사용

옵션 DCL



OPEN  :  CLD4_캐드파일명.txt 불러오기
   스캔파일과 동일한 파일에서 그리기 적용할경우 기본값으로 적용되며 다른파일에선 OPEN후 실행가능

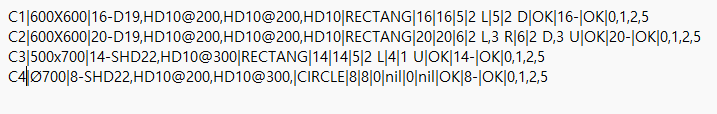

DB보기/수정  : 메모장으로 스캔DB확인 또는 중복리스트 삭제등 편집

- 리스트 초기화 : 스캔시 초기화 하여 스캔된 리스트만 생성

- 선택기둥 그리기 :  선택된 기둥만 도면에 작성 (업데이트 스캔용)



구분설정  :   일람표 서식에 따라 대근 및 보조대근등 구분명칭을 설정
   - DB수량에 따라 구분 및 내용 활성화

   - 내용은 읽기전용으로 선택기둥을 도면에 작성후 스캔추가로 업데이트 가능







기둥 일람표 스캔방법

https://leelisp.tistory.com/entry/CLDSCAN

구조도면 기둥일람표 스캔 ( CLD4 / RCD 용)







설정 : 문자위치에 대한 설정은 CLD와 동일

https://leelisp.tistory.com/entry/CLD

CLD - 기둥 일람표 그리기 ( Structure )







관련명령어

https://leelisp.tistory.com/entry/rcd
