RGD - 보 철근 배근 상세도 (철근샵 드로잉)

요약

• GBS 또는 RGD내 '보일람표 SCAN' 으로 생성된 보리스트 DB 활용
• 구조 평면도에 기둥과 보를 직사각 폴리선 작성 (연속되는 구간 동일한 폭으로 작성)
• 방향(가로/세로/기타)과 층 선택후 폴리선 선택
• 1단계/2단계로 구분할경우 옵션을 변경 하면서 그리기 가능



명령 : RGD ( Rebar Girder Draw )

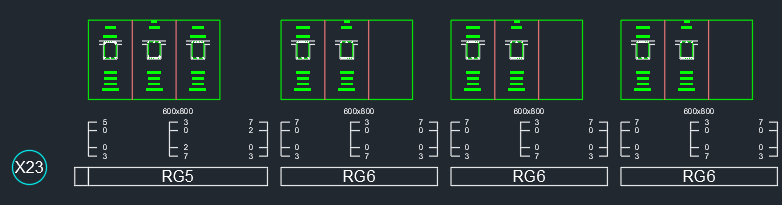

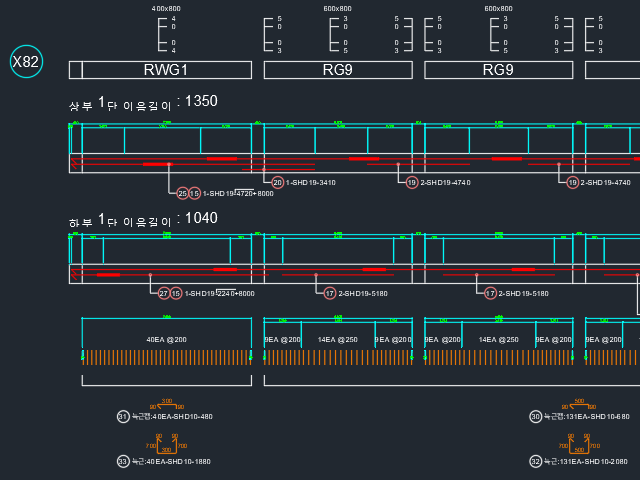

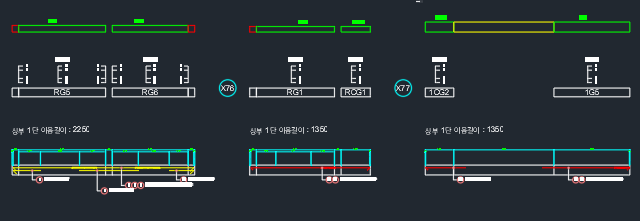

• 보리스트 DB를 이용하여 보 철근 배근 상세도를 작성
• 평면도에 보와 기둥,옹벽(정착길이)등을 일직선의 직사각 폴리선 선택
• 폴리선과 보기호 문자를 선택하여 동일구간의 배근도 작성

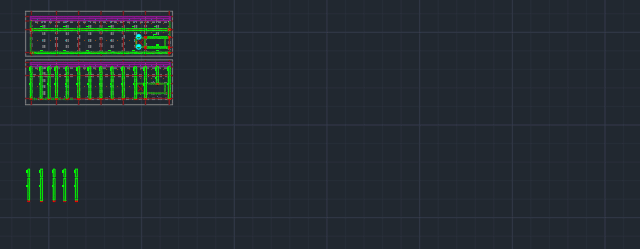

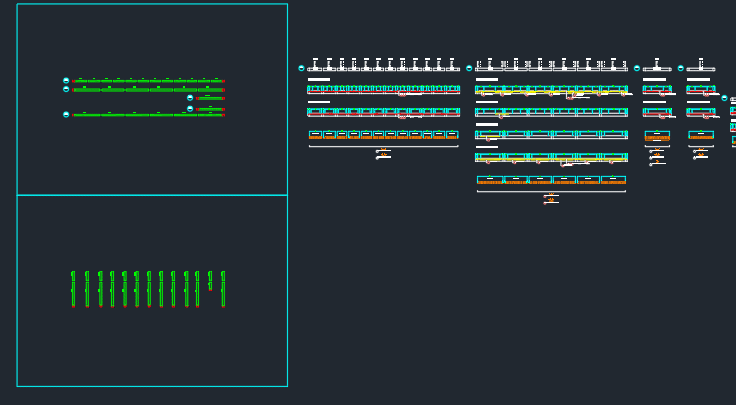

• 통합 작업 예) 가로방향완료후 세로방향 작성 (번호와 철근집계표가 각각 개별로 산출됨)

• 단계1/단계2 작업예제 - 철근번호와 집계표가 통합산출

• 첫번째 스터럽 0~50mm이내 배근하며 0이 아니면 치수선 표기

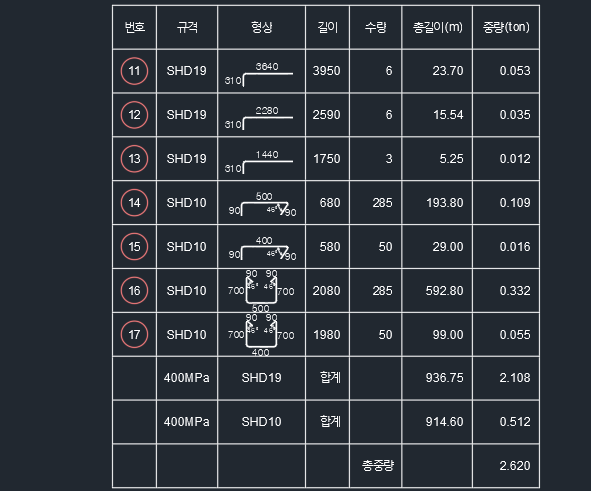

• 집계표와 가공형상

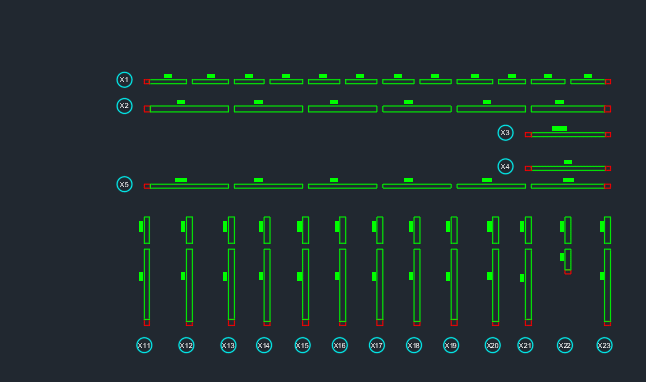

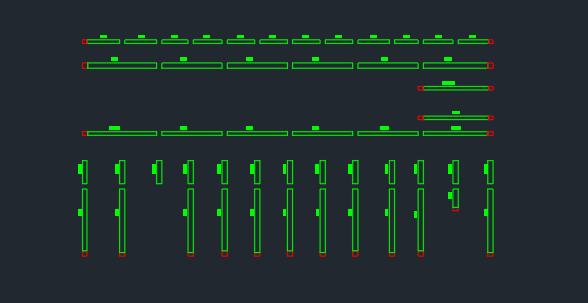

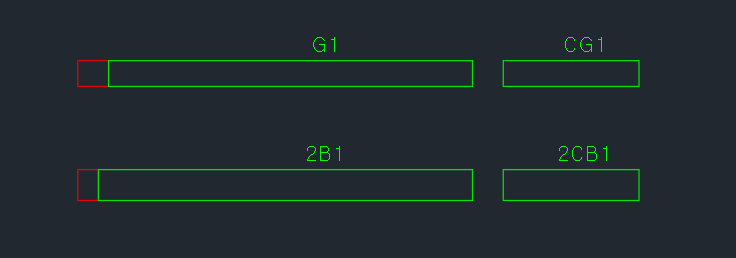

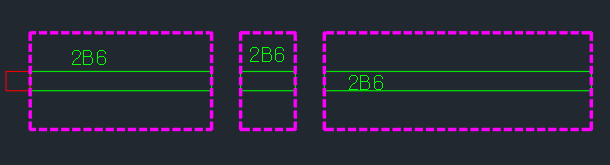

직사각 폴리선 작성 및 보기호 문자

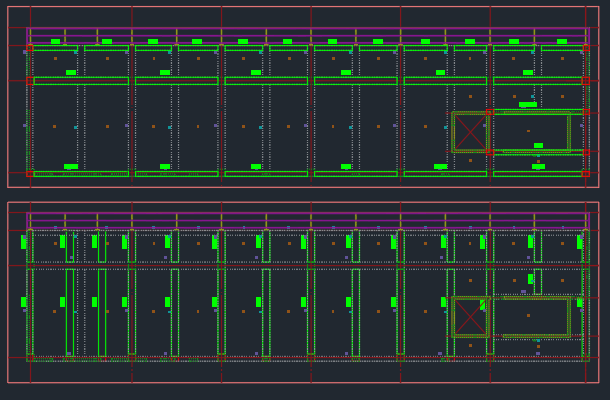

• 기둥은 정착길이를 확인하기 위해 외부 기둥은 반드시 작성 하고 내부기둥 없어도 인식
• 옹벽구간이 길면 동일그룹이 되도록 빈폴리선을 작성하거나 폭설정 변경
  (빈구간이 넓으면 다른그룹으로 인식함)
• 색구분은 사용자 편의를 위함으로 기둥과 보의 색이 동일해도 무방함

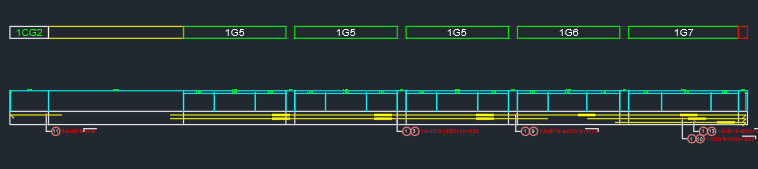

• 연속된 보의 END와 INT를 구분하여 철근배치





• 폴리선은 동일구간 동일한 폭으로 작성 (길이는 실제 길이)

• 한번에 선택이 가능하도록 가로/세로 구분하여 작성

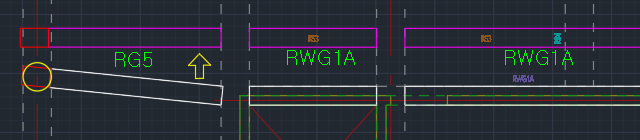

• 사선구간은 1그룹씩 추가하거나 방향을 회전하여 '가로' 또는 '세로' 방향 으로 회전하여 선택 추천

• 원기둥도 폴리선 방향으로 직사각으로 작성 (정착길이 확인용)
• 기타 문자와 폴리선은 선택되지 않도록 Xref 또는 해당문자만 복사후 실행 추천



• 폴리선과 같이 선택된 문자중 폴리선 내부에 있는 문자를 우선 인식하고
  폴리선의 폭 2배 영역내 문자인식
• 기둥과 옹벽은 폴리선만 선택
• 스라브와 기둥기호등이 선택되지 않도록 삭제하거나 레이어 OFF
• 보의 길이가 짧을때 기호가 다른보 영역으로 넘어가지 않도록 글씨 크기를 조정요함



• 보기호에 층이 포함(2G1)된경우 해당층으로 인식하고 없으면 옵션으로 설정한 층으로 인식



• 방향 AUTO : 동일한 방향 (사선제외) 끼리 선택가능






• 가로 or 세로방향 (단일방향 다중선택)
  - 하나씩 선택하거나 여러줄을 한번에 선택 가능
  - 작업이 종료하기전 추가 선택가능
  - 추가선택이 없을때 집계표 작성



• 사선 (1그룹씩 추가 선택가능) - 가로 또는 세로방향으로 전환하여 작업하는것을 추천함

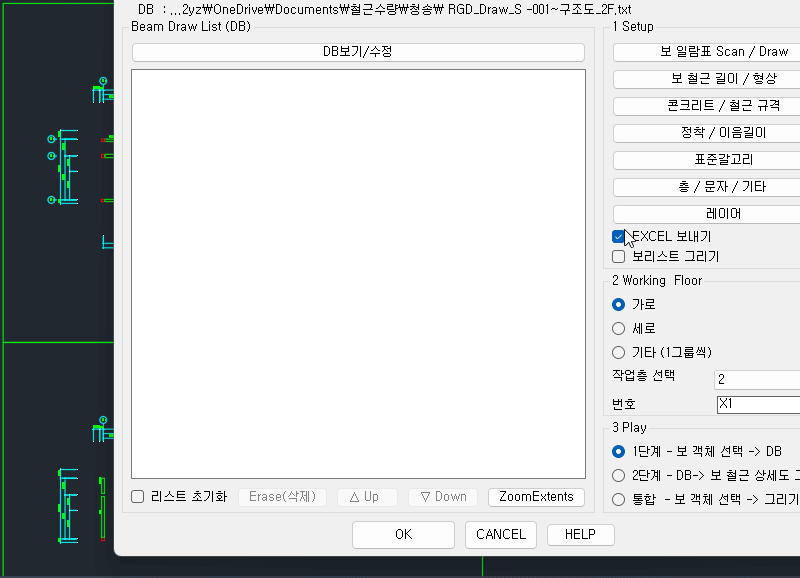

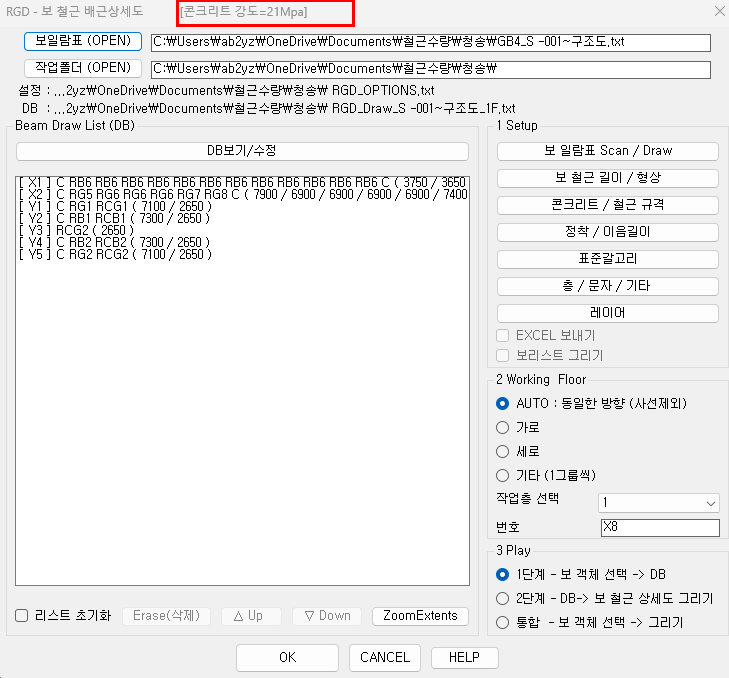

옵션 (DCL)

보일람표(OPEN) - DB파일 선택

• GB4_캐드파일명.txt 형식으로 저장된 파일을 찾아서 선택
• 다른폴더 또는 배근상세도와 이름이 다른경우 선택가능



작업폴더(OPEN) - 캐드도면이 있는 폴더로 옵션파일이 저장되는  폴더

• 작업폴더에 철근 및 콘크리트 옵션저장
• 평면도가 여러개의 파일로 된경우 동일폴더내 설정을 공유하기 위함
• DCL화면 로드중 오류가 발생하면 초기화됨 (주의)
  - 설정 : c:\OO...\RGD_OPTIONS.txt   (설정파일 이음)
  - DB  :  c:\OO...\RGD_Draw_캐드파일명_1F.txt  (폴리선 1단계 선택 임시파일)

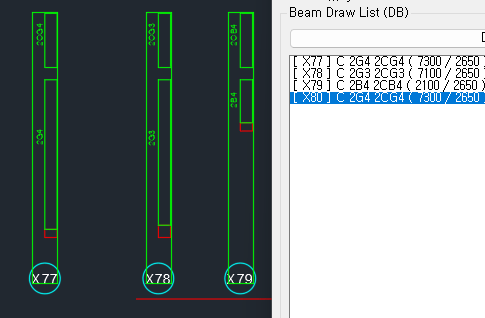

Beam Draw List (DB)   ------------------------------------------------------------------

• 폴리선 1단계 객체선택 저장
• 가로/세로/사선등 동일DB에 추가하여 층별 통합 출력 가능
• 그리기 옵션을 변경 하여 점검 또는 객체 수정 (길이조정)후 재작성할때
• 리스트 선택 : 해당리스트의 위치를 표기
• 리스트 초기화 : 기존리스트를 한번에 삭제하거나 다른층의 폴리선을 선택할때 사용
• 폴리선과 문자중 일부 삭제되면 해당 그룹은 삭제됨
• Erase(삭제) : 선택된 리스트 삭제
• Up/Down : 목록의 순서를 변경할때 사용
• ZoomExtens : 선택된 객체위치를 표기
• 리스트 선택 : 해당리스트 zoom이동
• 번호문자 나중에 수정가능







1 Setup   -----------------------------------------------------------------------------------------

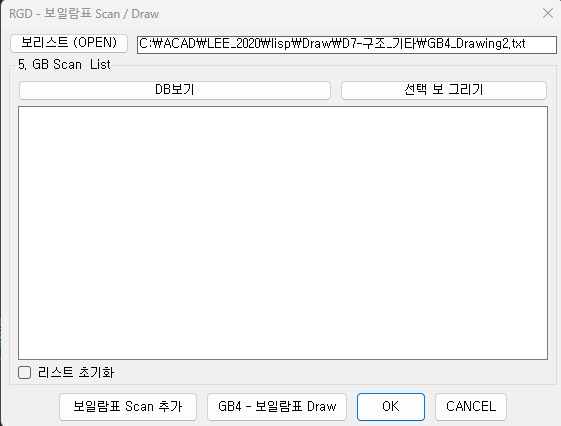

보일람표 Scan/Draw  : 보리스트 DB내용 점검하거나 확인/추가

• 선택보 그리기 : 선택된 보일람만 그리기
  - 내용수정후 리스트 추가 또는 업데이트용으로 사용
• 리스트 초기화 : 보일람표 스캔시 기존DB삭제후 새로운 추가
• GB4-보일람표 Draw : 모든 보일람표DB내용을 그리기
• 보일람표 Scan 추가 :  구조도면중 보리스트를 선택하여 DB에 추가
      (GBS : 구조기술사가 작성한 보리스트를 DB에 추가)

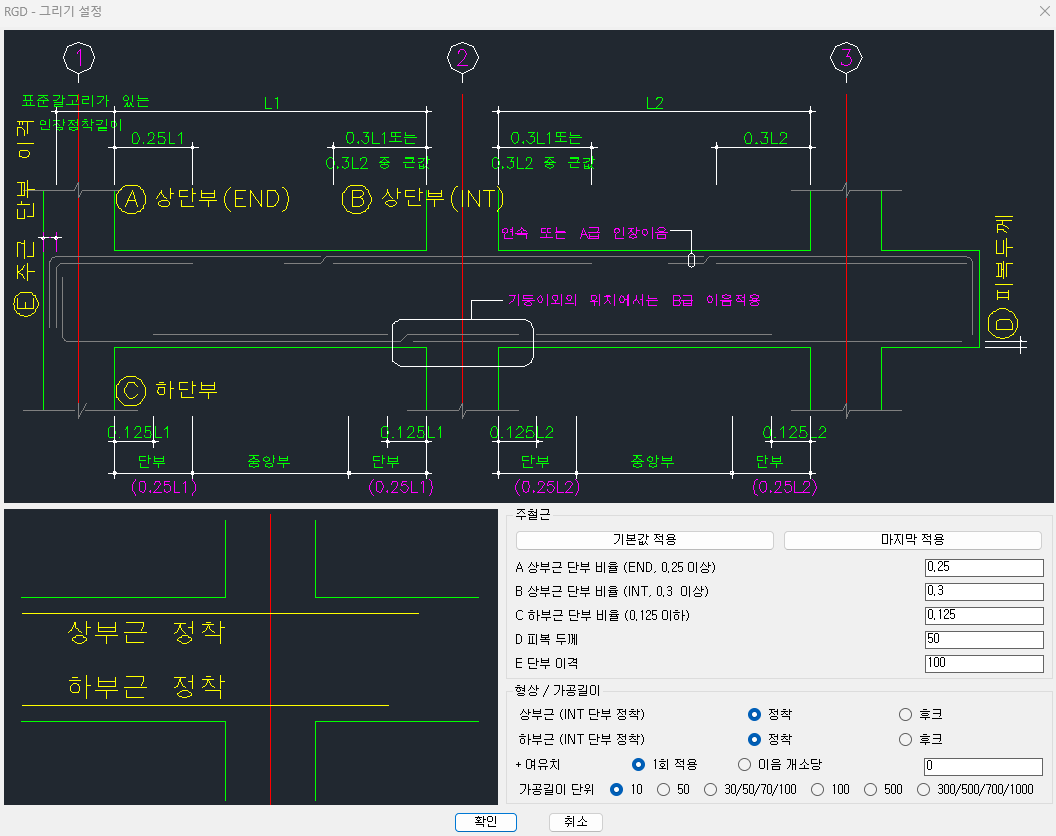

보 철근 길이 / 형상

• 보의 주철근의 배근위치 /정착 및 이음길이 설정 (내진용 철근배근)
  A 상부근 단부 비율 (END, 025이상) :  상부근 단부일때 길이비율
  B 상부근 단부 비율 (INT, 0.3이상) :      INT 단부의 길이는 L1과  L2중 큰값 적용
  C 하부근 단부의 비율 :  중앙부의 철근이 0.75이상 나와야 하므로 양단부는 균등하게 0.125이하 적용
  D 피복두께 : 스터럽 길이 산출에 사용
  E 단부이격 : 표준갈고리를 사용하는 인장정착 이격거리
• 형상 / 가공길이
  -  INT 단부에서 주근이 끝날경우 표준갈고리(후크) 적용여부
  - ' + 여유치' :  보 이음길이의 여유길이로 1회 또는 이음개소당 적용가능
  - 주철근의 가공길이 단위 : 철근의 길이를 지정하여 가공  (설계값 : 0, 가공용 300/500/700/100 사용)

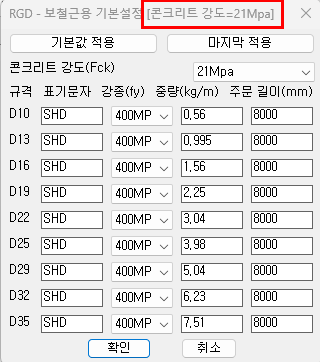

콘크리트/철근 규격

• 콘크리트 강도(fck) : 21Mpa ~ 50Mpa 중 택1
• 철근규격 : D10~D35 강종 및 주문길이등 설정
  - 표기문자 : 문자입력에 사용되는 기호
  - 강종에 따라 정착/인장길이 적용
  - 주문글이에 따라 이음위치 적용
  - 중량 : 톤 산출에 필요한 단위중량

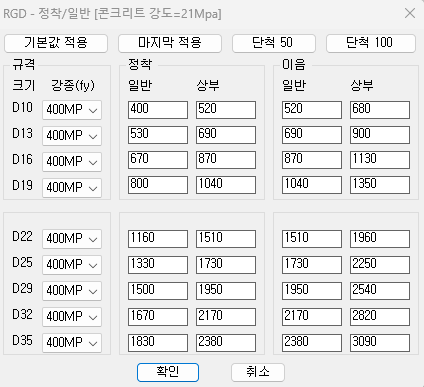

정착 /이름 길이 - 콘크리트와 철근규격에 따라 변경

• 콘크리트 강도와 철근강종에 따른 정착/이음길이
• 철근규격 의 강종은 바로 변경할수 있고 콘크리트 강도는 [철근콘크리트/철근 규격] 에서 수정가능
  - 기본값 적용
  - 마지막 적용 : 저장전 적용값
  - 단척 50 : 단위를 50mm 단위 적용
  - 단척100 : 단위츨 100mm 단위 적용
• 직접 수정가능
• 일반 : 수직철근 또는 하부철근
• 상부 : 바닥에서 300mm이상 위에 있는 수평철근

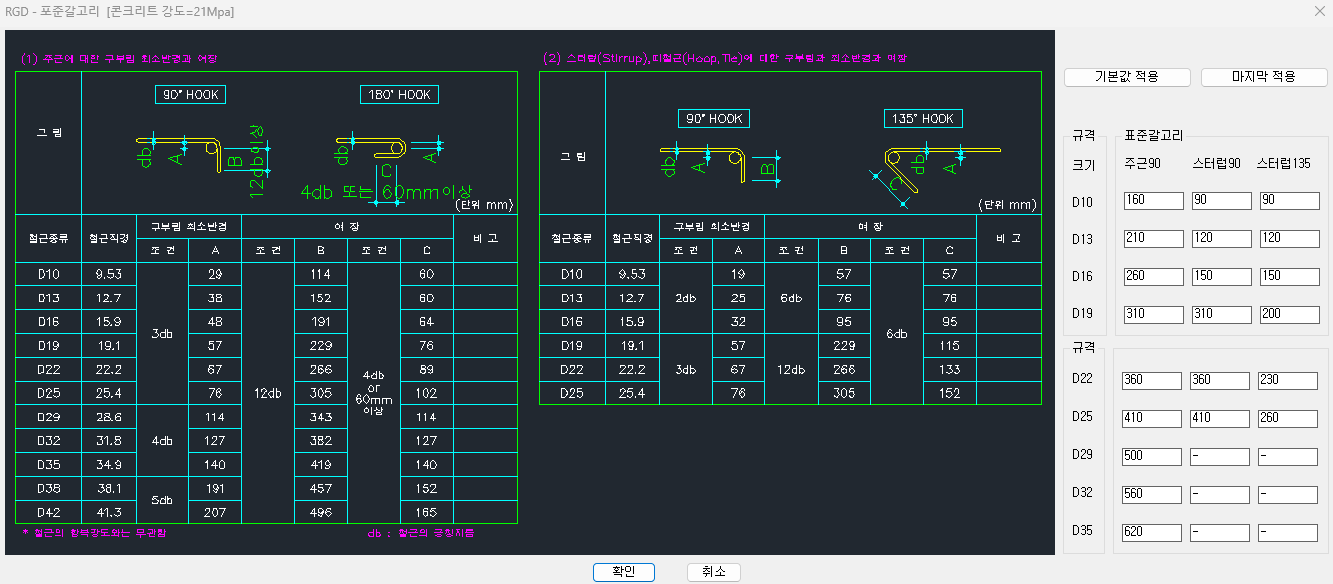

표준갈고리 (Hook)

• 표준갈고리에 사용되는 철근직경과 구부림 최소반경,여장을 합한 거리
• 주근 / 스터럽90 / 스터럽 135용으로 각각설정







층 / 문자 / 기타설정



• 층수 : 작업층 선택용 층수,  최하층~최상층

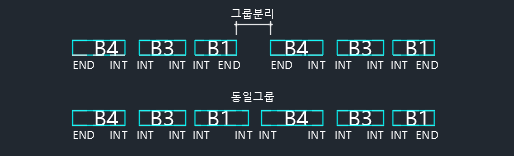

• 보 그룹 분리 : 동일 그룹중 옹벽등에 정착되는 경우 정착길이를 적용하기 위한 설정
  - 옹벽등 구간이 길면 빈 폴리선을 추가하거나 거리를 넓게 설정하여 동일그룹으로 묵어줘야됨

• 문자 크기 (일반) : 철근길이등에 사용되는 문자크기
• 문자 크기 (기호) : 그룹 원문자 '번호' 및 '보 기호'에 사용되는 문자
• 치수선 : 치수 스타일 선택

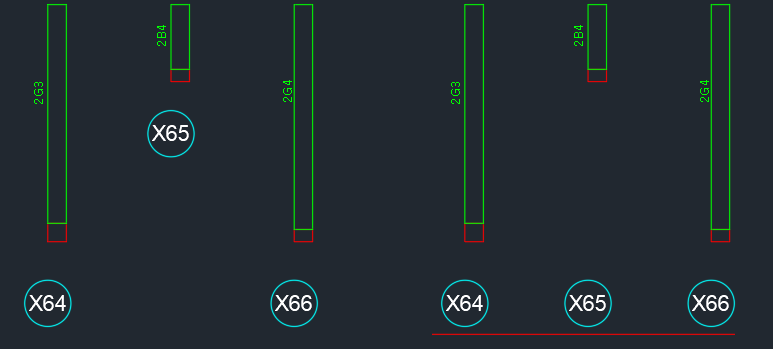

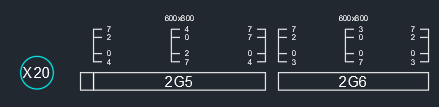

• 번호 위치 : 평면도상의 보 그룹 번호 위치 (가로/세로 전용)
  -  가로 : 좌측   / 세로 : 하단에 표기
  -  개별 : 보 객체에서 일정한 위치에 작성
  -  통일 : 가로/세로 통일된 위치 적용

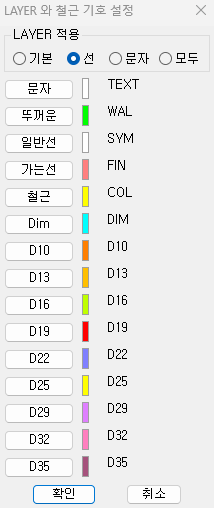

레이어

• LAYER 적용 : 선 또는 문자 작성시 사용되는 레이어 선택
  - 기본 : 문자와 철근 레이어 사용
  - 선 : 철근 규격에 따라 D10~D35의 레이어 적용
  - 문자 :  문자의 레이어를 철근규격에 따라 D10~D35의 레이어 적용
  - 모두 :  선과 문자를 모두 철근규격에 따라 D10~D35의 레이어 적용
• 현재 선택된 레이어 이름과 설정된 레이어 변경가능
  - 레이어의 색은 캐드옵션 LAYER에서 설정

EXCEL 보내기

• 프로그램 종료시 집계표 작성후 엑셀로 보냄
• C2E 또는 AA를 사용하여 엑셀로 보내기 가능

보리스트 그리기

• 철근 상세도 상부에 보리스트 그리기 적용







2 Working Floor (작업층)



• AUTO : 동일한 방향(사선제외)
   - 자동으로 가로/세로 분류
   - 혼합된 상태에서 선택시 오류발생, 동일방향 끼리만 선택
• 가로 / 세로 : 한번에 선택할수 있는 작업 방향
• 기타 (1그룹씩) : 사선방향은 1그룹씩만 선택가능
  - 사선구간은 1그룹씩 추가하거나 방향을 회전하여 '가로' 또는 '세로' 방향 으로 회전하여 선택 추천



• 작업층 선택 :  보기호 문자에 층수(2G1)를 포함할경우 문자우선, (G1) 없을경우 작업층 선택 적용
• 작업결과엔 층수를 포함하여 표기함
• 번호 : 시작번호 1씩 추가 ,1개의 숫자그룹 사용가능
    -  X-1 ,1, Y01 형식 사용가능
    - X1-1 형식 사용불가 (2개의 숫자그룹)








3 Play



• 통합 : 객체선택과 상세도 작성을 한번에 진행하며 수정이 불가능
  - (폴리선 + 기호문자 선택) > 삽입점 선택 > '추가선택' 또는 '집계표' 작성순
  -  가로 / 세로로 구분하여 작업
  -  작업방향을 AUTO로 선택시 층별 통합작성 가능
• 1단계 / 2단계 분리
  -  가로/세로 구분하여 스캔하지만 기존 DB에 추가하여 층단위 집계가능
  -  옵션을 변경하며 작업결과 추가 생성 가능
  -  1단계 (보 객체 선택 -> DB 생성)    :  폴리선 + 기호문자를 선택하여 DB목록에 추가
  -  2단계 ( DB _> 보철근 상세도 그리기) : 옵션 변경후 그리기 위치만 지정
• 번호 문자 수정가능
