PL2 - 폴리선 그리기 (종합)

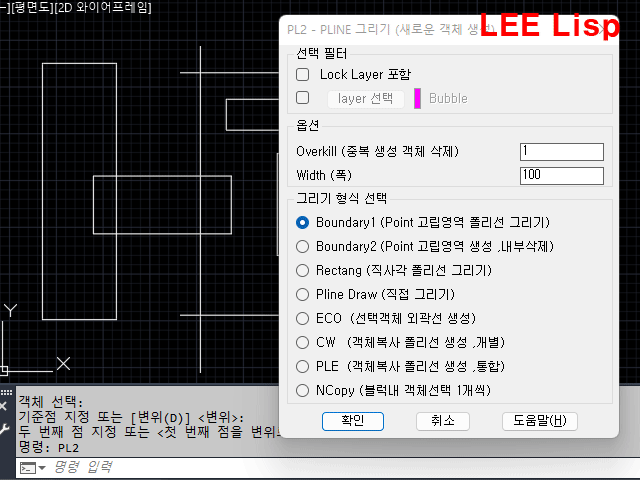

명령어 : PL2 ( Pline Draw )

• 폴리선을 그리는 다양한 방법

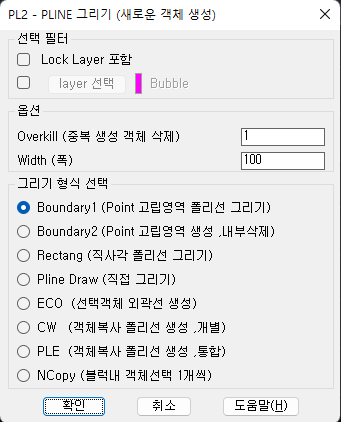

옵션(DCL)

선택필터

옵션조건에 맞는 객체만 선택

- Lock Layer 포함 : 동결된 레이어 까지 포함하여 선택

- Layer 선택 :  특정레이어만 선택할경우



옵션

Overkill 선택된 객체중 중복된 경우 1개만 생성

 Width : 새로작성된 폴리선의 폭을 줄경우 ( 0 입력가능)



그리기 형식

• Boundary1 - 캐드명령 Bo를 이용해서 생긴 폴리선 (내부독립객체 포함)
• Boundary2 - 캐드명령 Bo를 이용해서 생긴 폴리선 (외각객체만 생성,내부객체는 삭제)
• Rectang - 직사각형 폴리선 그리기
• Pline Draw - 폴리선 그리기와 동일
• ECO - 선택된 객체의 외곽선으로 폴리선 그리기
• CW - 선택된 객체 복사후 폴리선 그리기 (개별)
• PLE - 선택된 객체 복사후 폴리선 통합하기

* 기존객체를 변경하는 CW,PLE를  PL2에서는 기존객체를 복사후 신규객체를 생성함
