IOD - 단열재 그리기 ( 8-심볼 )

명령 : IOD ( Insulation, open Draw )

• 단열재를 그린다 ( 곡선가능 )
• 블록 또는 폴리선으로 그리기
• 동적블럭으로 그리기 지원 (2022G3이후)

• 그리기 방향옵션 보완 (IOD, GRD, COND, JAD)

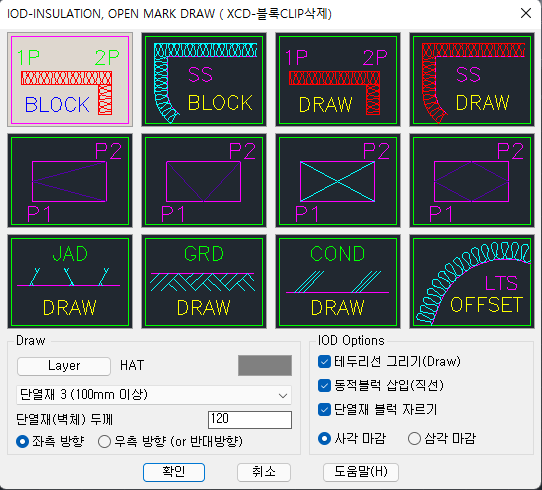

옵션  ( DCL )

• 폴리선등 객체 반대방향 그리기 지원
• 단열재 모양 6종 (작을수록 넓게 그린다)
• 모서리 모양에 따라 마감처리방법
• 테두리선그리기 및 CLIP 옵션 선택추가

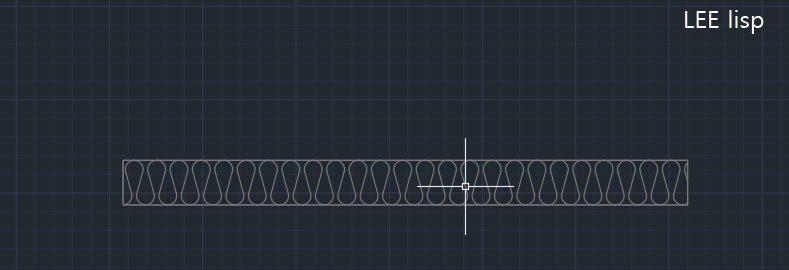

1. Block 직접 그리기 (2점이상 선택)

• 3번째점 위치에 따라서 크기를 조정하고 한템포 늦게 단열재를 그린다
• 블록 생성후 XCLIP하여 정리한다







2. 객체선택 Block 그리기 (곡선가능)

•  곡선을 포함한 폴리선등 포함한 객체도 단열재를 생성





3. Draw형 ( 2점 또는 객체선택)

• 블럭형과 사용법은 동일하며 폴리선이라 트림이 자유롭다
• 길수록 늦거나 트림후 단열재 끝부분 짜투리가 생길수 있다









4. LineType형

• 선종류(직선,곡선,폴리선)로 단열재를 그린다
• 선처럼 연장 및 트림이 자유롭다
• 주요단점 : 처음생성할때 LTS (LTScale) 에 따라 단열재 폭을 결정하므로 LTS변경하면 안된다
• XREF용  BASE로 사용불가 (LTS관련)















• UNITS 단위가 인치로 되어 있을경우 오류발생
  -> 단위 없음 또는 mm, m등으로 설정
