EED - 에너지 입면도 그리기

명령 : EED ( Energy Elevation Draw )

• 에너지 입면도를 작성한다 (2022C1신설)
• 에너지절약계획서 및 에너지효율등급용 층별 입면도 작성
• 수직선은 Point로 창문 위치등 선택
• 수평선은 입력값으로 사용
• 순서 :  Point > 엔터 > 이동하기
  - Point : 중복점 삭제 및 순서 자동정렬
  - 이동하기 : 작도후 빈공간으로 이동하기

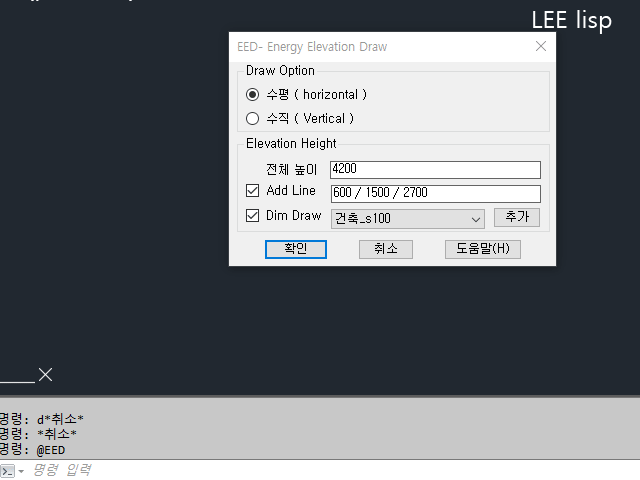

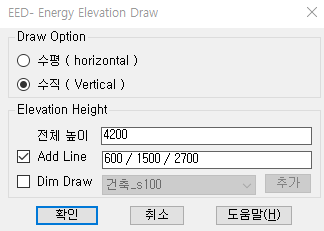

옵션 ( DCL )

1. 수평 / 수직 : 그리는 방향
2. 전체높이 : 전개도 높이

3-1. Add Line : 문 또는 창문등 중간 수평선 그리기

3-2. 높이값 입력 ( 0 기준 높이, 구분자 "/"로 구분)

4-1 Dim Draw : 치추선그리기

4-2 치수스타일 선택 및 스타일추가
