ELD - 엘리베이터 그리기
명령 : ELD ( Elevator Draw )
- 엘리베이터를 그린다
블럭삽입형 승강기 그리기 (2022B4)- 블럭생성 및 사용자 편집 승강기 그리기 적용 (2022B5부터)

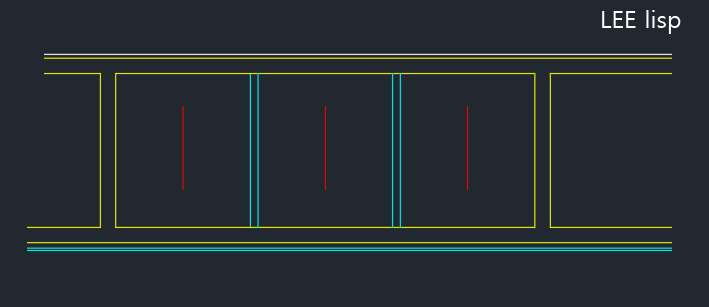

- 벽의 선 갯수에 대응하여 승강기 프레임을 그린다
- 승강기 시작점에 따라 균형추 위치 선택
- 분리된 W1과 W2에도 문삽입 및 벽정리
- 3개사 승용승강기 최소규격 적용 (2021.08.01홈페이지 카다로그 )
- 현대엘리베이터 [2019년 개정] 플래닝 가이드(Planning Guide/승강로 제원 자료)
- OTIS 플래닝가이드북(상,승용) 플래닝가이드북(하,고속/화물/병원용)
- TKE Enta200카다로그 Meta카다로그 Meta200기술제원 Zeta200기술제원
- 화물용 / 병원용 / 자동차용 (2022B8부터) - 승강기 규격 및 승강로 영역을 인쇄 안되는 레이어로 표기
- 방화문, 안전옵션에 따라 여유폭을 100mm이상 추가 확보필요
- 승강기 속도에 따라 공기유입구 및 2배열이상 승강로 설치확인
- 선택 : LINE, ARC, LWPOLYLINE, SPLINE, CIRCLE등등 ( 객체 2선이상 선택, 단일객체 선택불가 )

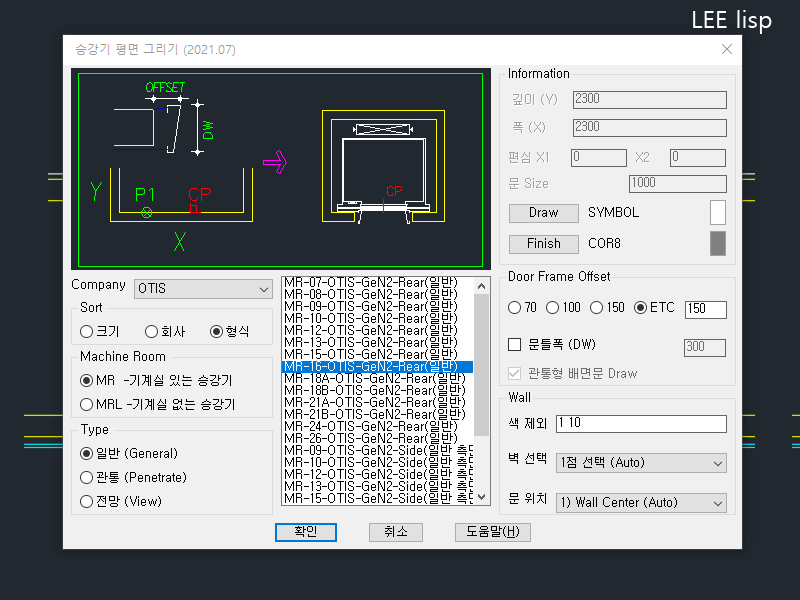

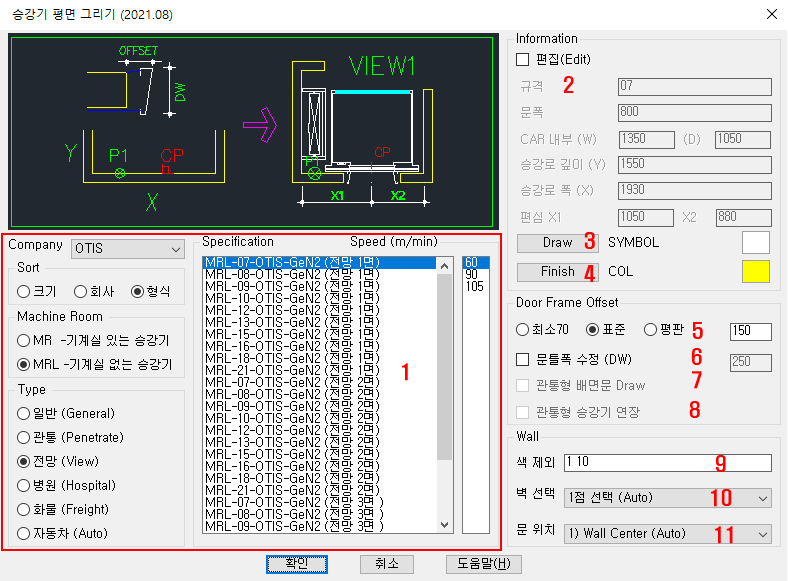

옵션 ( DCL )
1. 엘리베이터 선택하기
- 회사 : ALL / 현대엘리베이터 / OTIS / TKE / 기타
- 정렬 : 크기(인승) / 회사 / 형식
- 기계실 설치여부 : MR / MRL
- Type : 일반 / 관통 / 전망 / 병원 / 화물 / 자동차
- 목록리스트
- 속도 : 속도에 따른 승강로 크기( 2022B5부터 추가 )
2. 승강기 정보 및 편집 ( 2022B5부터 추가 )
- 규격
- 문크기
- CAR 내부 (WxD)
- 승강로 깊이 (Y)
- 승강로 폭 (X) :
- 편심 X1 (긴쪽,균형추) X2 (짧은쪽)
3. 승강기 및 프레임 Layer 선택
4. 마감선 Layer
5. 프레임 여백 : 최소 (70x50 사각 고정) / 표준 / 평판
- 벽선 갯수 및 폭에 따라 모듈조정

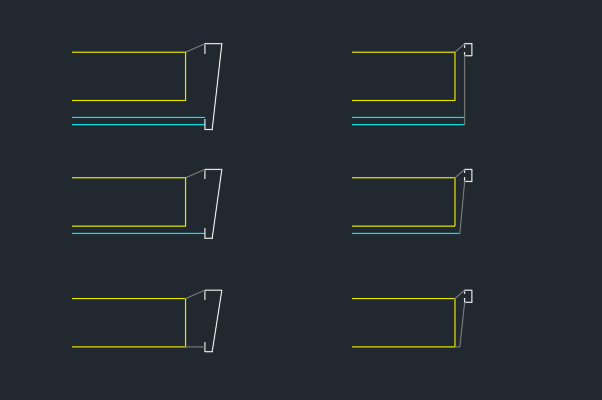

6. 문틀폭 : 벽폭 + 20(외부돌추) + 35 (내부) / 사용자편집
7. 관통형 배면문 Draw : 관통형일경우 배면문 그리기 선택
8. 관통형 승강기 연장 : 벽깊이에 따라 승강기 크기 조정
9. 색 제외 : 벽선으로 사용하지 않는 선을 입력 (중심선 및 해치선등)

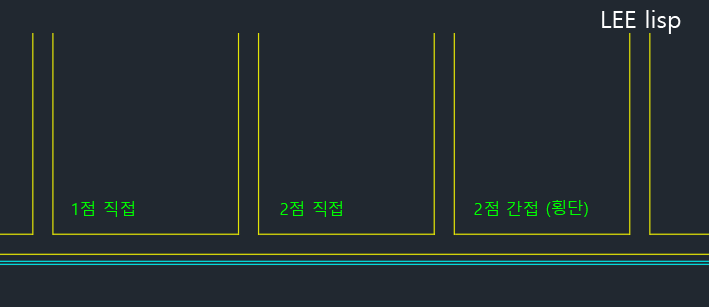

10. 벽 선택 ( 3택1 ) : 1점직접(Auto) / 2점직접 / 2점 간접(횡단,추천)

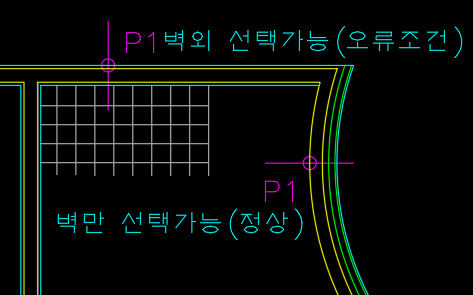

가. 1점 직접 선택 (P1, Auto) : 벽선중 1개를 선택하면 직각방향으로 ± 700 까지 자동선택
- 색으로 마감 구분 (레이어 X)
- 마감선만 선택가능 (중간선 선택불가)
- 내벽 또는 마감선등 중간선도 선택가능 (2022B3이후)
- ±700보다 뚜꺼운벽 선택불가 (△)
- Z값이 동일한 벽만 선택됨 (△)
- 벽 인근에 다른객채가 있을경우 색제외 (중심선 및 해치등은 색) 또는 2점 간접선택 가능

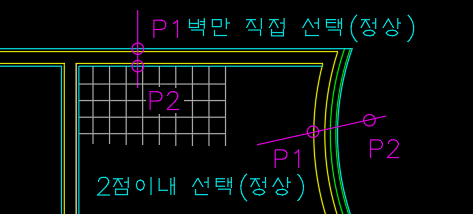

나. 2점 직접 선택 : 벽선(P1) 직접 선택후 반대편 직접선택 또는 공간선택
- 벽두께와 관계없이 선택가능
- Z값이 동일한 벽만 선택됨 (△)

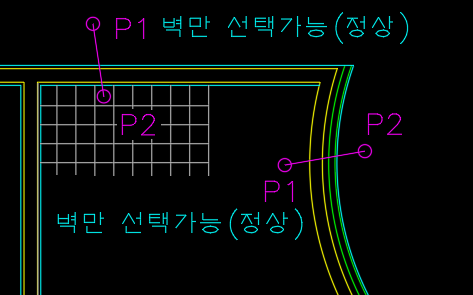

다. 2점 간접 선택 (추천) : 벽을 횡단하는 빈공간 2점선택
- 1점 선택(Auto) 또는 2점 선택 옵션과 별도
- 벽선택 없이 빈공간 횡단선택
- 벽두께와 관계없이 선택가능
- 자동선택 오류발생시 사용 ( 방해물 없이 선택가능 )

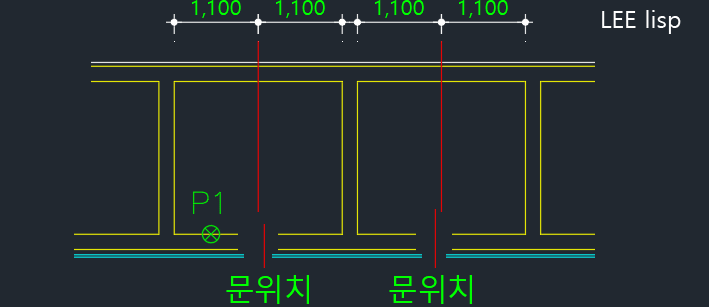

11. 문위치 ( 2택1 ) : Wall Center (Auto) / Open Center (W2인식)
1) Wall Center (Auto) : 벽인식 구간(W1) 중심에 승강기를 그린다
- 벽선택점 (P1) 쪽이 OP1 먼쪽이 OP2
- 측면 균형추 설치위치 (X1:넓은쪽, X2 좁은쪽)
- 편심길이에 따라 문위치 이동설치 (Auto)
2) Open Center : 벽선택 > 승강기 중심위치 선택(CP)

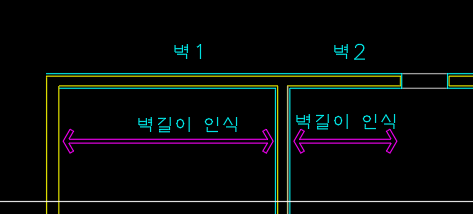

- 벽선택점 (P1)과 CP점에 따라 W1연장 과 W2 인식
