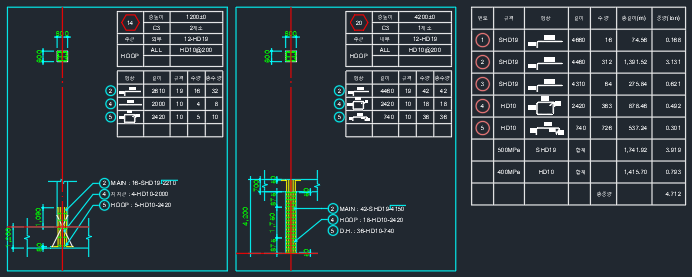

RCD - 기둥 철근 배근 상세도 (철근샵 드로잉)

요약

• CLD4 또는 RCD내 '기둥 일람표 SCAN' 으로 생성된 기둥 리스트 DB 활용
• 기둥 기호 문자를 선택하여 상세도 작성



명령 : RCD ( Rebar Column Draw )

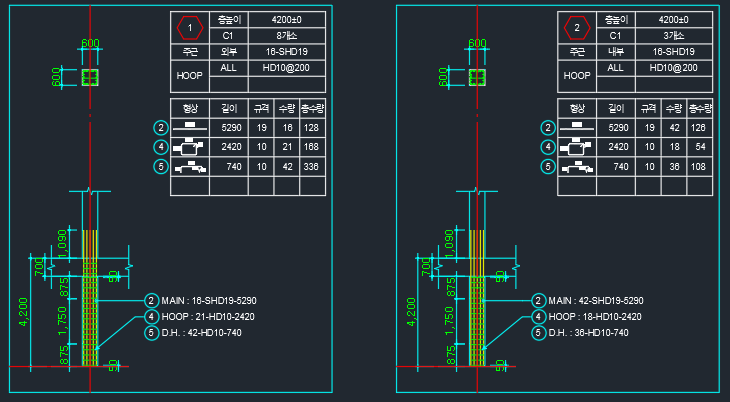

• 기둥 리스트 DB를 이용하여 기둥 철근 배근 상세도를 작성
• 평면도에 위치한 기호문자를 선택하여 상세도 작성

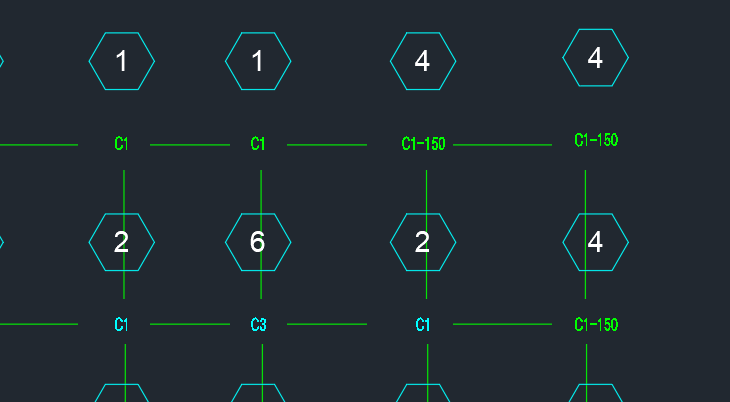

• 내부/외부 기둥 구분 :  내부기둥 문자색 4번색 / 그외 기타색으로 구분

• 내부기둥 : 구조형식에 따라 보 구간 대근 추가 (일반/내진/특별하중)
• 외부기둥 : 보 구간  대근 추가

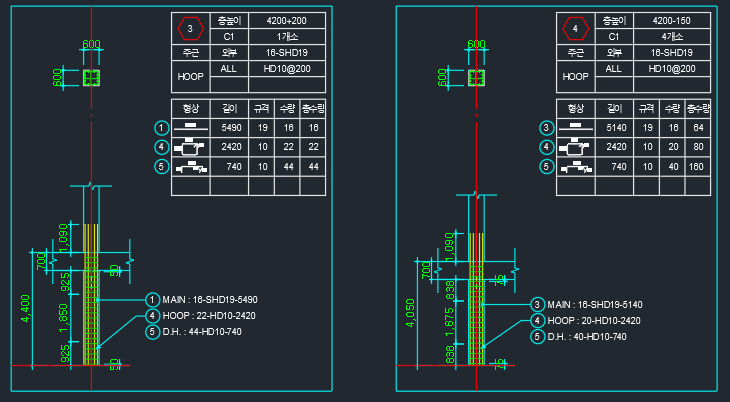

• 기둥 길이가 다른경우 +/- 적용으로 길이가 다른 기둥 표기





• 기초 및 최상층 상세도와 집계표

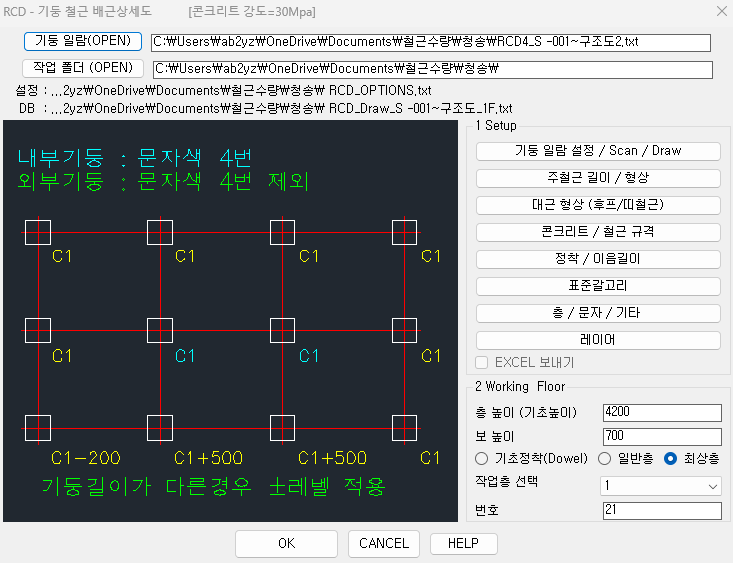

옵션 (DCL)

기둥 일람표(OPEN) - DB파일 선택

• RCD4_캐드파일명.txt 형식으로 저장된 파일을 차장서 선택
• 다른폴더 또는 배근상세도와 이름이 다른경우 선택가능



작업폴더(OPEN) - 캐드도면이 있는 폴더로 옵션파일이 저장되는  폴더

• 작업폴더에 철근 및 콘크리트 옵션저장
• 평면도가 여러개의 파일로 된경우 동일폴더내 설정을 공유하기 위함
• DCL화면 로드중 오류가 발생하면 초기화됨 (주의)
  - 설정 : c:\OO...\RCD_OPTIONS.txt   (설정파일 이음)
  - DB  :  c:\OO...\RCD_Draw_캐드파일명_1F.txt  (층수 확인용)

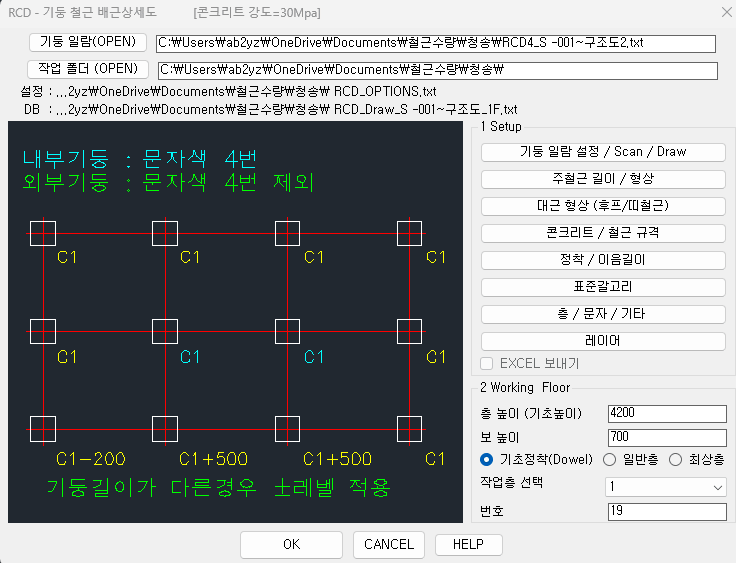

1 Setup   -----------------------------------------------------------------------------------------

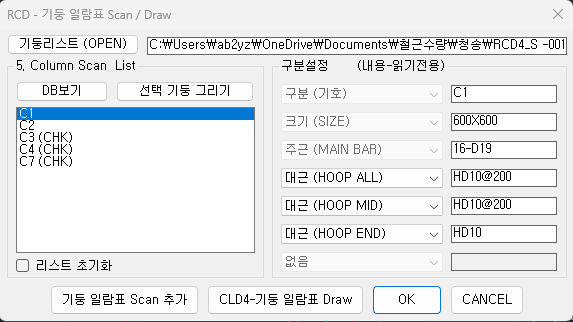

기둥일람표 설정/Scan/Draw  : 대근에 대한 설정이 필요함
- 기호/크기/주근은 문자로 구분이 가능하지만 대근의 경우

  ALL과 MID/END타입 구분이 안되어 반드시 사용자가 설쟁해줘야됨

• 선택 기둥 그리기 : 선택된 기둥일람만 그리기
  - 내용수정후 리스트 추가 또는 업데이트용으로 사용
• 리스트 초기화 : 기둥일람표 스캔시 기존DB삭제후 새로운 추가
• CLD4-보일람표 Draw : 모든 기둥일람표 DB내용을 그리기
• 기둥 일람표 Scan 추가 :  구조도면중 기둥 리스트를 선택하여 DB에 추가

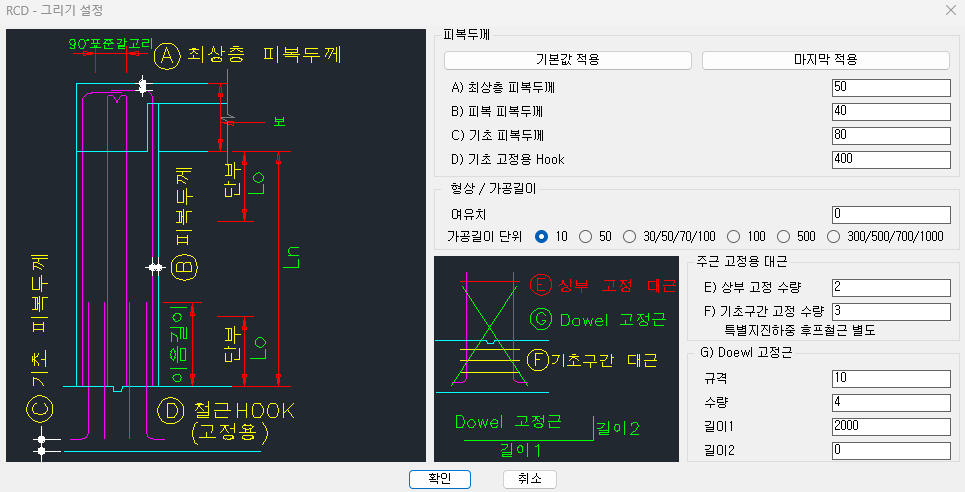

기둥 철근 길이 / 형상

• 기둥의 주철근의 그리기 형상
  A 최상층 피복두께
  B 피복두께
  C 기초의 피복두께
  D 기초철근 고정용 HOOK : 철근의 수직세우기용 갈고리 길
• 형상 / 가공길이
  - '여유치' :  추가 여백
  - 주철근의 가공길이 단위 : 철근의 길이를 지정하여 가공
    (설계값 : 10단위, 가공용 300/500/700/1000 단위로 여장추가)
• 주근 고정용 대근
  E) 상부 고정 수량 : 기초 세우기 작업시 상부 임시 고정수량
  F) 기초구간 고정 수량 (특별지진하중 후프철근 별도) : 기초구간 매립되는 수량
• G) dowel 고정근 : 기초 세우기용 임시철근
  규격 / 수량 / 길이1
  길이2 : L형으로 생성시 HOOK길이 입력

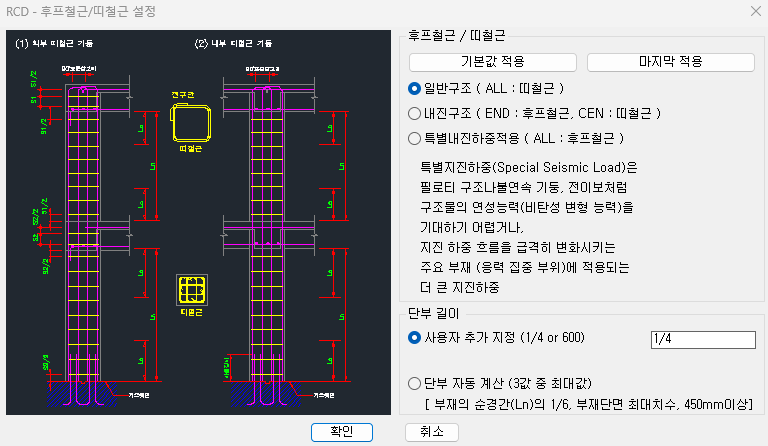

대근형상 (후프/띠철근)

• 후프철근/띠철근
  - 일반구조 : 전구간 띠철근
  - 내진구조 : 단부 - 후프철근, 중앙부-띠철근
  - 특별지진하중적용 : 전구간 후프철근
• 외부 및 내부기둥에 따라 보 내부 대근설치 구분
• 단부 길이
  -  사용자 추가 지정  : 자동계산값과 큰값 적용
  - 단부 자동 계산 (부재의 순간격의 1/6,부재크기,450mm이상중 큰값 자동선택

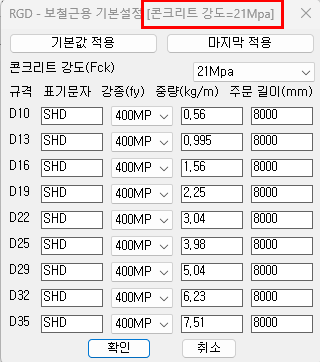

콘크리트/철근 규격

• 콘크리트 강도(fck) : 21Mpa ~ 50Mpa 중 택1
• 철근규격 : D10~D35 강종 및 주문길이등 설정
  - 표기문자 : 문자입력에 사용되는 기호
  - 강종에 따라 정착/인장길이 적용
  - 주문글이에 따라 이음위치 적용
  - 중량 : 톤 산출에 필요한 단위중량

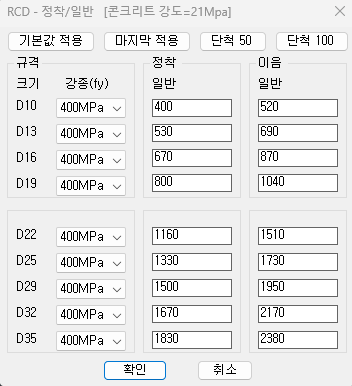

정착 /이름 길이 - 콘크리트와 철근규격에 따라 변경

• 콘크리트 강도와 철근강종에 따른 정착/이음길이
• 철근규격 의 강종은 바로 변경할수 있고 콘크리트 강도는 [철근콘크리트/철근 규격] 에서 수정가능
  - 기본값 적용
  - 마지막 적용 : 저장전 적용값
  - 단척 50 : 단위를 50mm 단위 적용
  - 단척100 : 단위츨 100mm 단위 적용
• 직접 수정가능
• 일반 : 수직철근 또는 하부철근
• 상부 : 바닥에서 300mm이상 위에 있는 수평철근

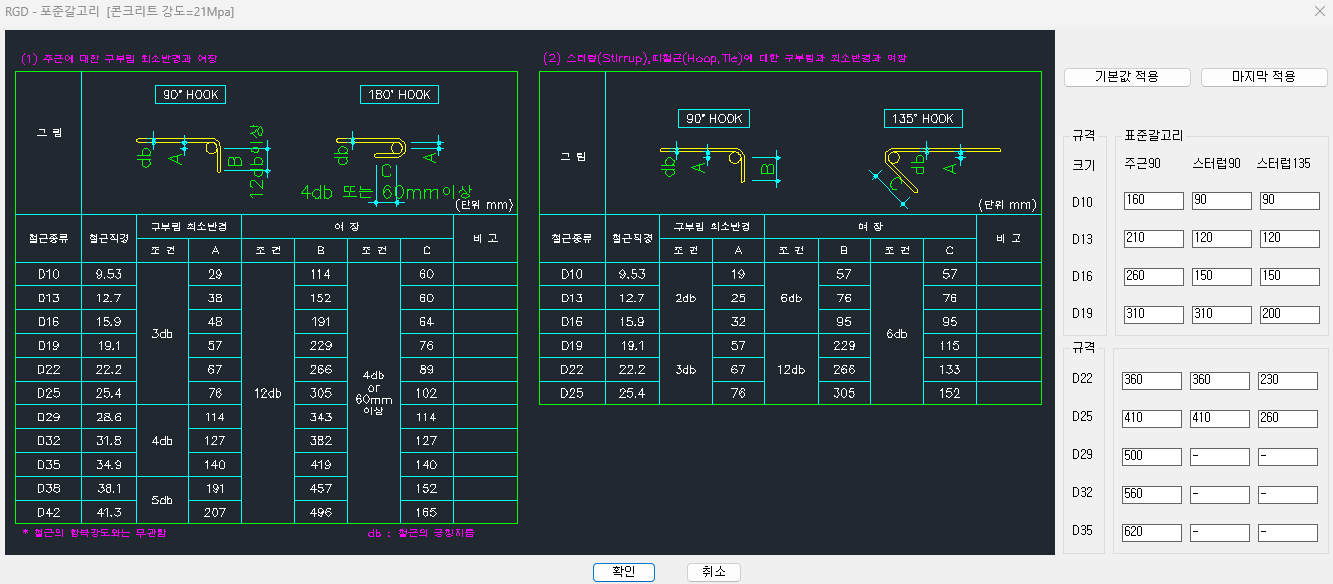

표준갈고리 (Hook)

• 표준갈고리에 사용되는 철근직경과 구부림 최소반경,여장을 합한 거리
• 주근 / 스터럽90 / 스터럽 135용으로 각각설정







층 / 문자 / 기타설정

• 문자 크기 (일반) : 철근길이등에 사용되는 문자크기
• 문자 크기 (기호) : 그룹 원문자 '번호' 및 '보 기호'에 사용되는 문자
• 치수선 : 치수 스타일 선택

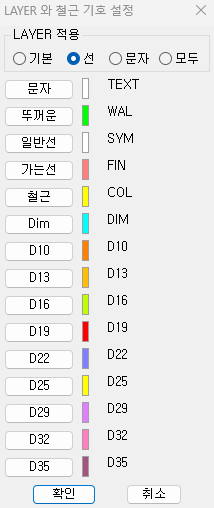

레이어

• LAYER 적용 : 선 또는 문자 작성시 사용되는 레이어 선택
  - 기본 : 문자와 철근 레이어 사용
  - 선 : 철근 규격에 따라 D10~D35의 레이어 적용
  - 문자 :  문자의 레이어를 철근규격에 따라 D10~D35의 레이어 적용
  - 모두 :  선과 문자를 모두 철근규격에 따라 D10~D35의 레이어 적용
• 현재 선택된 레이어 이름과 설정된 레이어 변경가능
  - 레이어의 색은 캐드옵션 LAYER에서 설정

EXCEL 보내기

• 프로그램 종료시 집계표 작성후 엑셀로 보냄
• C2E 또는 AA를 사용하여 엑셀로 보내기 가능

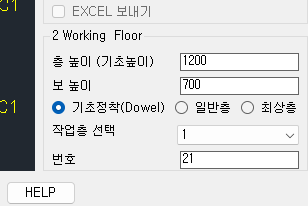

2 Working Floor (작업층)

• 층 높이 (기초 높이)
• 보 높이
• 작업형태 (기초정착 / 일반층 /최상층)
• 작업층 선택 : 층에 따라 리스트가 다른경우 확인
• 번호 : 작업번호



관련명령어

https://leelisp.tistory.com/entry/CLDSCAN

구조도면 기둥일람표 스캔 ( CLD4 / RCD 용)





https://leelisp.tistory.com/entry/CLD4

CLD4 - 기둥 일람표 작성 (DB형)
