RSD - 스래브 철근 배근 상세도 (철근샵 드로잉)

요약

• 슬래브 일람표를 SCAN' 하여 생성된 슬래브 리스트 DB 활용
• 슬래브 영역과  기호 문자를 선택하여 철근 배근도와 수량산출서 작성
• 수정된 철근 전개도에서 선택된 철근에서 수량산출서 작성



명령 : RSD ( Rebar Slab Draw )

• 슬래브 리스트 DB를 이용하여 슬래브 배근 상세도를 작성
• 전개도를 생성후 수량을 산출하므로 정확한 수량산출이 가능함
• 평면도에 위치한 기호문자와 (슬래브)폴리선을 선택하여 상세도 작성

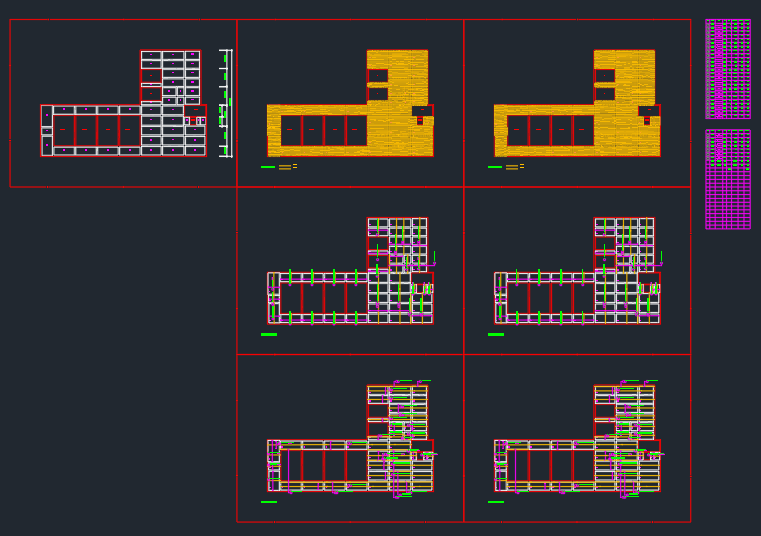

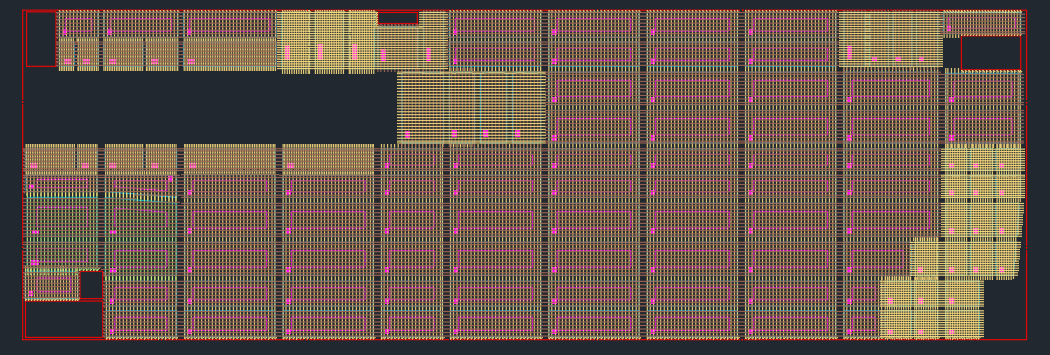

• 작업완료후 전체 모습

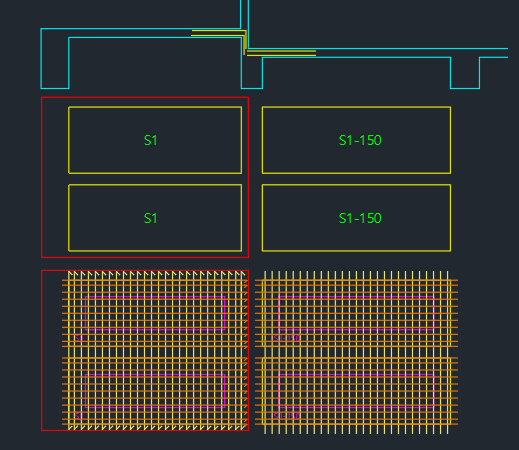

• 작업대상

• 전개도

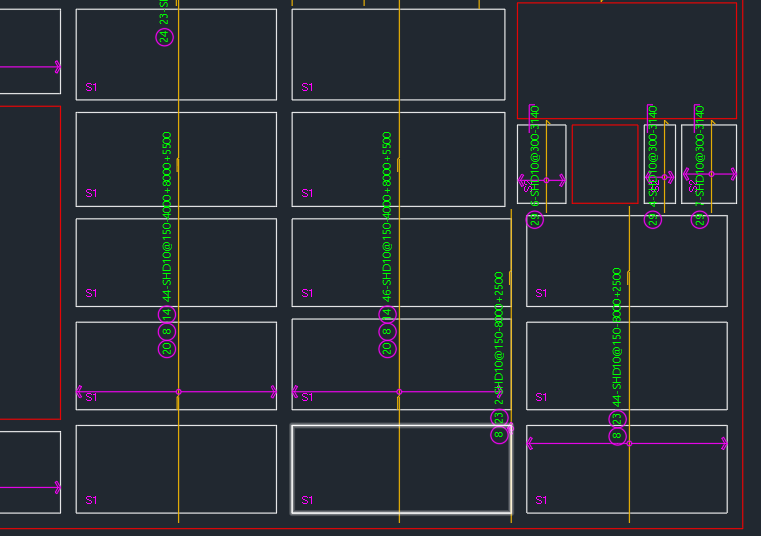

• 철근 배치도 - 번호,규격,길이 표기

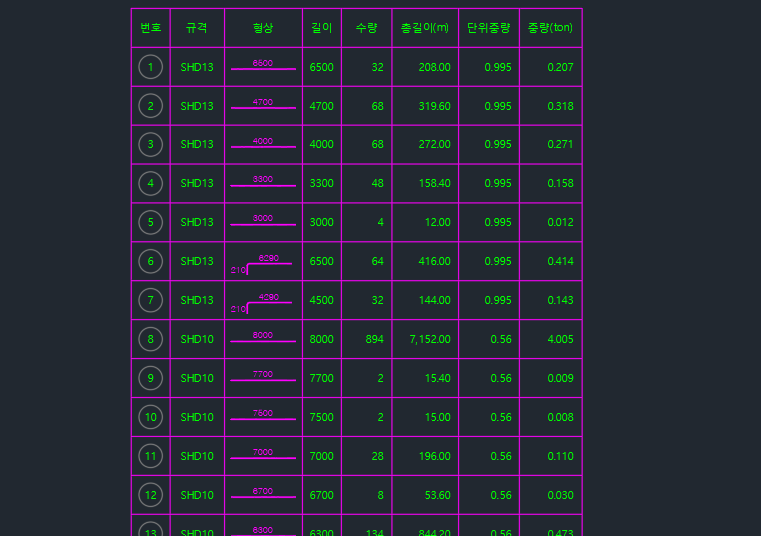

• 산출집계표





• 도곽 및 배경객체를 포함하여 복사가능 (선택된 객체는 다음선택을 위해 잠깐 숨김)



• 슬라브 단차등의 이유로 다중선택으로 한쪽만 빨강선(벽끝선) 적용 가능 (1구역 > 2구역...)
• 슬래브 단차가 있을경우 한번에 선택하여도 (정착길이가 모두 확보된 경우)





• 다중선택이 어려우면 객체를 이동하여 한번에 선택하여도 수량은 동일하게 산출됨







• 벽끝 경계선은 빨강폴리선(no1), 슬래브 벤트 경계선은 분홍선 (No6) 으로 작성 그외 다른색은 슬래브로 인식
• 철근레이어는 철근선택형 수량산출때문에 슬래브 영역으로 사용이 불가함
  - 정착길이가 확보되면 직선 정착 정착길이가 부족하면 표준갈고리 정착 적용

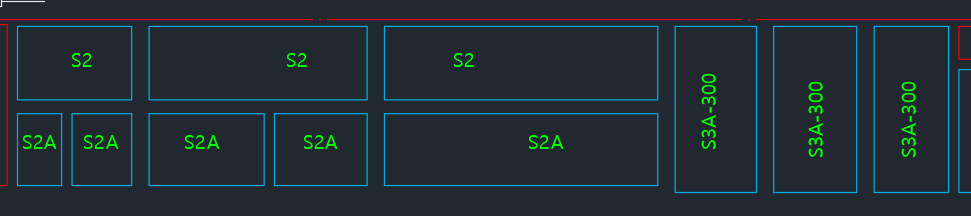

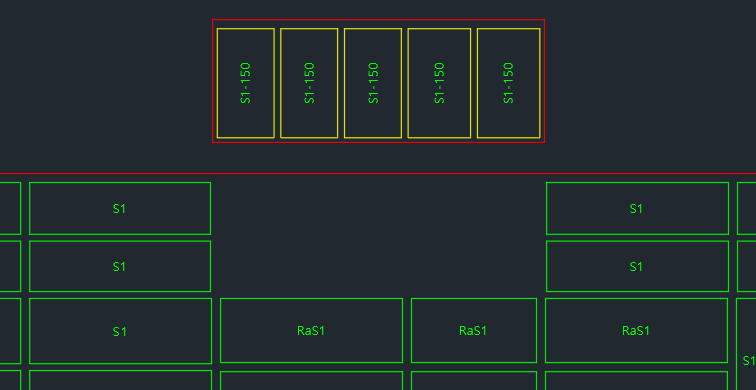

• 슬래브 영역은 철근이 배치되는 공간으로 4면이 벽이 있으면 보 또는 벽선을 경계선을 사용하고

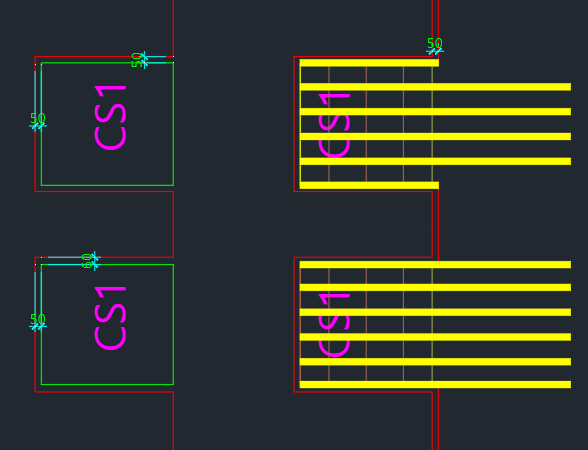

• 캔틸레버 끝단은 피복두께 만큼 축소하여 영역을 작성 (측면은 조금더 크게 )
• 캔틸레버 측면은 피복구께만 확보할경우 빨강선과 교차점이 발생하여 처음과 끝선이 짭께 작성되므로
  조금 크게 영역을 확보해야됨

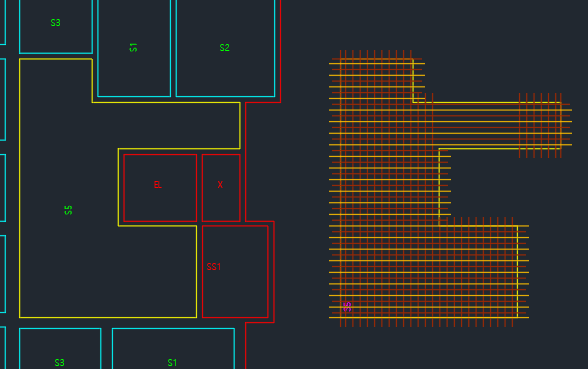

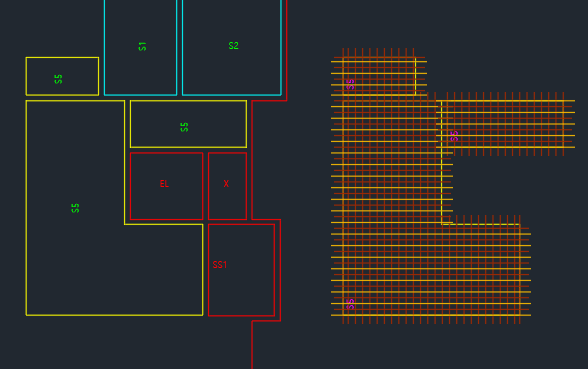

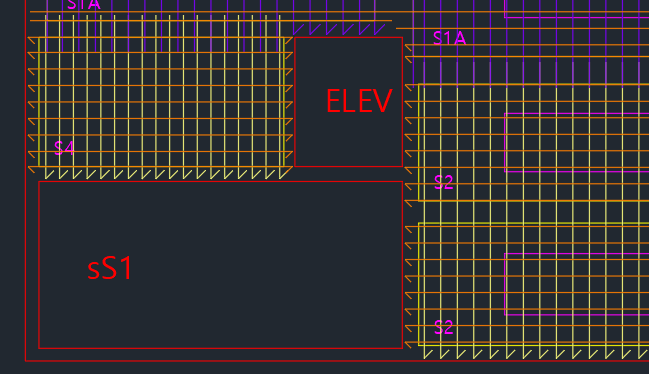

• 스라브 형상이 ㄷ ,ㅛ 형태는 철근이 배근되지 않고 누락되므로 단순화 되도록 분리하거나 직접 철근을 수정후
  (철근) 폴리선 선택으로 수량산출

• 스라브 형상이 ㄱ형태까지는 생성가능 (분리시 철근간격을 생각해서 약간띄워서 공간 생성



• 슬래브는 사선 및 곡선을 포함하여도 작성가능함 (4점형상이면 가능함)







옵션 (DCL)

슬라브 일람표 (OPEN) - DB파일 선택

• SLAB4_캐드파일명.txt 형식으로 저장된 파일을 찾아서 선택
• 다른폴더 또는 배근상세도와 이름이 다른경우 선택가능



작업폴더(OPEN) - 캐드도면이 있는 폴더로 옵션파일이 저장되는  폴더

• 작업폴더에 철근 및 콘크리트 옵션저장
• 평면도가 여러개의 파일로 된경우 동일폴더내 설정을 공유하기 위함
• DCL화면 로드중 오류가 발생하면 초기화됨 (주의)
  - 설정 : c:\OO...\RCD_OPTIONS.ini  (설정파일 이음)
  - DB  :  c:\OO...\RCD_Draw_캐드파일명_1F.txt  (층수 확인용)



1 Setup   -----------------------------------------------------------------------------------------

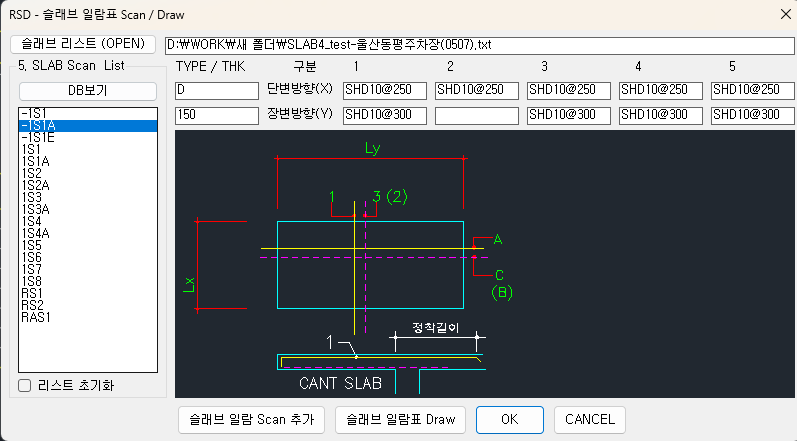

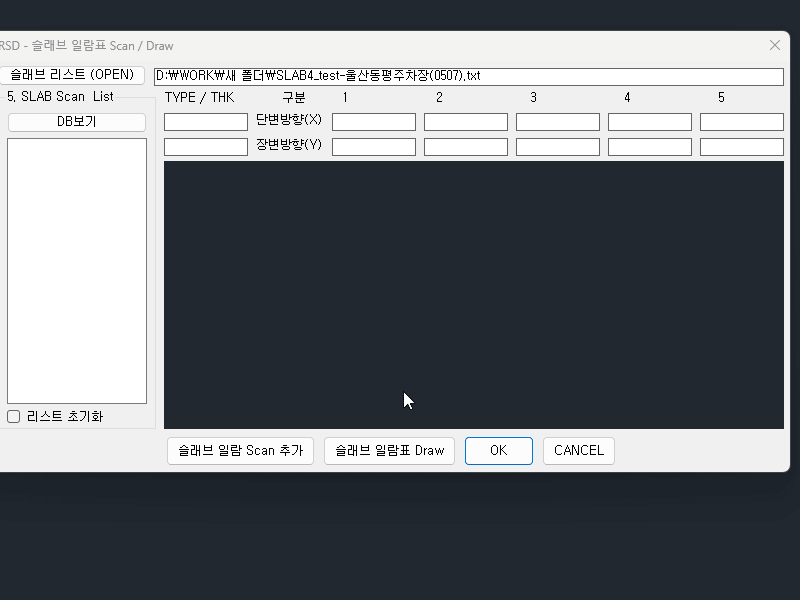

슬래브 일람 설정/ Scan / Draw  : 내용은 읽기전용

- 슬래브 리스트 (OPEN) : 다른이름의 슬래브 파일 선택가능

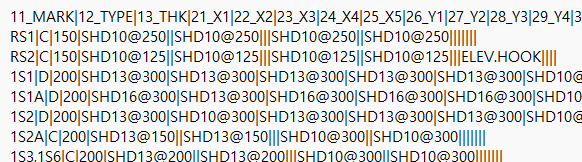

- DB 보기 : 메모장으로 내용확인 간단한 수정가능 (수정후 RSD을 재실행때 갱신됨)

 - DB리스트 : 선택된 기호의 두께 / 타입 / 배근형상을 확인가능

 - 슬래브 일람 Scan 추가 : 일람표를 선택하여 목록추가
 - 수평,수직선을 반드시 포함하여 스캔

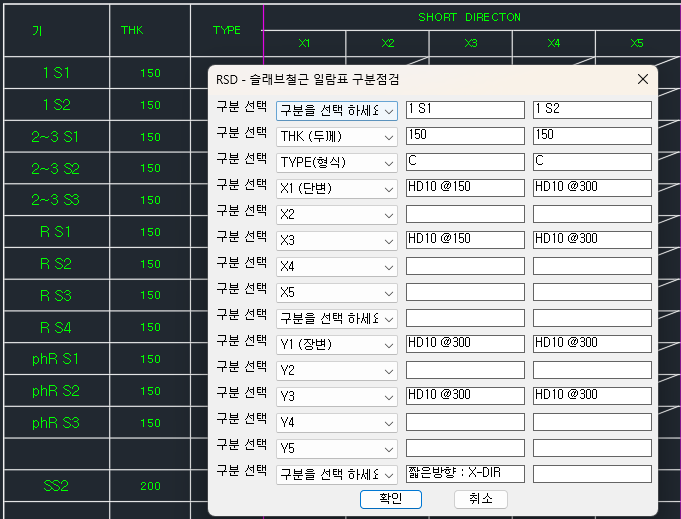

- 구분구역에서 지정한 문자를 찾지 못한경우 수동으로 선택해서 보완가능

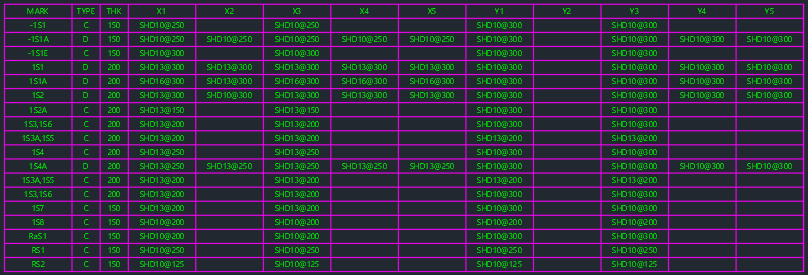

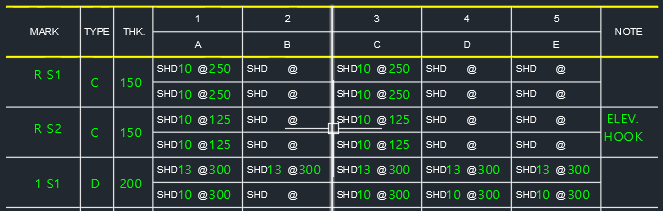

- Scan 가능한 타입 ( 2줄로 단변/장변방향 구분된 리스트)

- Scan 가능한 타입 ( 구분은 2줄 / 내용은 1줄로 작성된 리스트)



- Scan 가능한 타입 ( 구분과 내용이  1줄로 작성된 리스트)

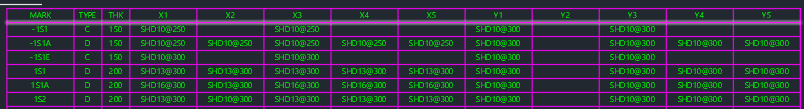

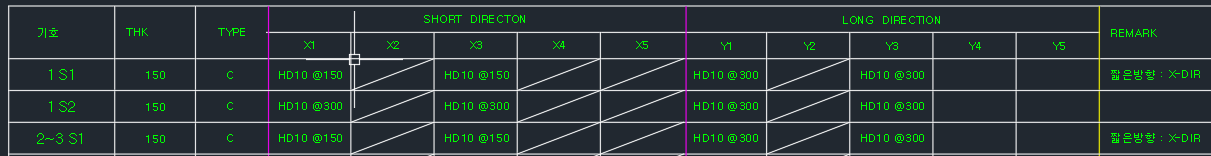

- 슬래브 일람표 Draw

• DB스캔의 확인 및 수정후 재스캔용하여 업데이트용으로 사용가능



슬래브 형상

슬래브 기호에 적합하도록 형상설정 (현재 8종 지원)



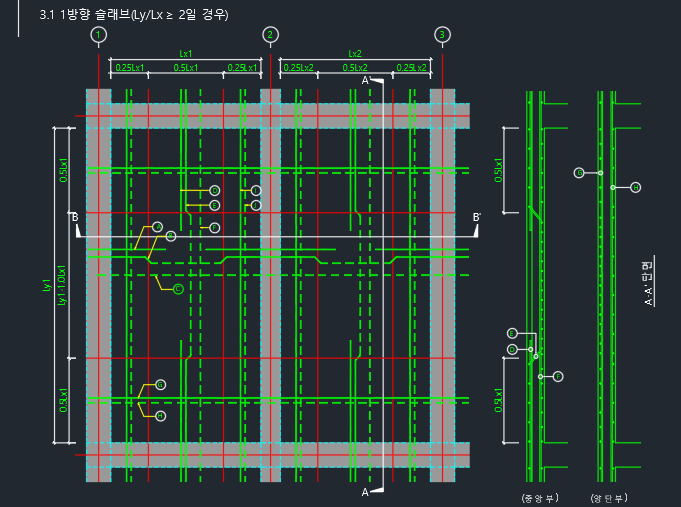

슬래브 타입에 따라 전개도 작성





슬래브 철근 길이 / 형상

• Lx/4  연속구간 통일 : 연속되는 슬래브의 벤트구역 위치를 Lx/4 구간 넓은 구간 통일
• 장/단변 동일규격 철근 통합 : 장변방향과 단변방향이 복잡한 경우 오류가 발생할때 장/단변 방향을 분리하여 실행하여 오류해결 가능
• 짧은철근(Cut) 규격이 달라도 통합 : 슬라브 형상중 연속된 구간의 철근의 규격이 다른경우 큰철근으로 통합하여 산출
• 단/중앙부 동일규격 표기 통합 :  1개의 슬라브에 단/장변 각각 표기되는 철근수량을 동일규격의 철근일때 중앙에 통합수량으로 표기
• 최소길이 미만 나머지 철근 긴철근 전환 (1/2사용) : 반입 철근규격 (8000) 보다 약간긴 경우(8500) 이음길이 포함 8000+900 으로 산출되는것을 4000+4900으로 전환하여 산출
• 일방향 표준갈고리 가공
  장대철근 우선 : 긴철근을 배치후 나마지 공간에 적합한 표준갈고리 철근 적용 ( 표준갈고리 규격이 많아짐 )
  장대철근 HOOK : 긴철근에 표준갈고리를 적용하고 나머지 길이 철근을 산출 ( 일자 철근의 규격이 많아짐 )
• 양방향 표준갈고리 가공
  2개의 철근 가공 : 현장에 철근 및 장애물이 많아 양방향 철근을 배치하기 어려줘 무조건 분리할경우 적용
  양방향 Hook 가공 : 벽 관통등 장애물이 없어 설치가 가능할때 1개의 철근 양쪽에 표준형 갈고리를 적용
  지정한 길이 이하일때는 양방향 Hook가공 하고 그보다 큰경우 2개의 철근을 사용
• 가공길이 단위
  10 :  실제크기에 10mm 단위 적용
  50 :  50, 100단위
  100
  300/500/700/1000 :   가공단위를 1000중 4타입만 사용
  500 : 500, 1000단위 사용
  1/N (8000이하 1/2 1/3 2/3 1/4..7/8 그외 1/9///) : 철근의 짜투리 없이 사용하기 위해 n등분 적용
  1000 / 1140 / 1330/ 1600 / 2000 / 2290 /  2670 /  3000 /  3200 /  3430 / 4000 / 4570 /  4800 / 5000 ... 7000  8000
• 여백 / 여유치
  1회 적용 : 여유치값을 1회만 적용
  이음 개소당 :  여유치값을 이음 개소당 적용
• 단부 피복두께 : 정착길이가 확보가 안되 표준갈고리를 적용할때 벽체 끝에서 이격하는 거리
• 캔틸레버 정착길이 : 캔틸레버 슬래브의 정착길이를 지정된 경우
  인장정착길이 /  캔틸길이 비율 1:1  /  1캔틸길이 비율 1:1.5



콘크리트/철근 규격

• 콘크리트 강도(fck) : 21Mpa ~ 50Mpa 중 택1
• 철근규격 : D10~D35 강종 및 주문길이등 설정
  - 표기문자 : 문자입력에 사용되는 기호
  - 강종에 따라 정착/인장길이 적용
  - 주문글이에 따라 이음위치 적용
  - 중량 : 톤 산출에 필요한 단위중량







정착 /이름 길이 - 콘크리트와 철근규격에 따라 변경

• 콘크리트 강도와 철근강종에 따른 정착/이음길이
• 철근규격 의 강종은 바로 변경할수 있고 콘크리트 강도는 [철근콘크리트/철근 규격] 에서 수정가능
  - 기본값 적용
  - 마지막 적용 : 저장전 적용값
  - 단척 50 : 단위를 50mm 단위 적용
  - 단척100 : 단위츨 100mm 단위 적용
• 직접 수정가능
• 일반 : 수직철근 또는 하부철근
• 상부 : 바닥에서 300mm이상 위에 있는 수평철근



표준갈고리 (Hook)

• 표준갈고리에 사용되는 철근직경과 구부림 최소반경,여장을 합한 거리
• 주근 / 스터럽90 / 스터럽 135용으로 각각설정

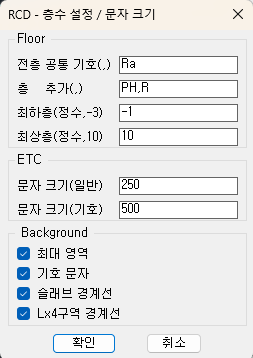

층 / 문자 / 기타설정

• 문자 크기 (일반) : 철근길이등에 사용되는 문자크기
• 문자 크기 (기호) : 그룹 원문자 '번호' 및 '보 기호'에 사용되는 문자
• Background :  슬래브 공간 및 문자등 표기 ( 별도의 배경사용을 위해 삭제할때 )
  최대영역 / 기호문자 / 슬래브 경계선 / Lx4구역 경계선

레이어

• LAYER 적용 : 선 또는 문자 작성시 사용되는 레이어 선택
  - 기본 : 문자와 철근 레이어 사용
  - 선 : 철근 규격에 따라 D10~D35의 레이어 적용
  - 문자 :  문자의 레이어를 철근규격에 따라 D10~D35의 레이어 적용
  - 모두 :  선과 문자를 모두 철근규격에 따라 D10~D35의 레이어 적용
• 현재 선택된 레이어 이름과 설정된 레이어 변경가능
  - 레이어의 색은 캐드옵션 LAYER에서 설정

EXCEL 보내기

• 프로그램 종료시 집계표 작성후 엑셀로 보냄
• C2E 또는 AA를 사용하여 엑셀로 보내기 가능



2 Working Floor (작업층)

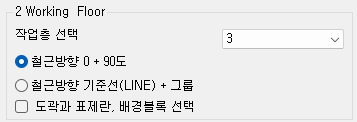

• 작업층 선택 : 선택된 층의 일람표 적용
  (기호문자에 층표기가 포함된경우 기호문자 우선적용)

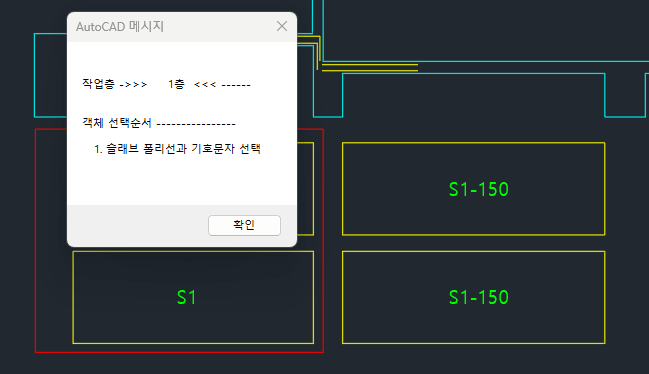

• 객체선택순서 :  슬래브 객체는 다중구역 선택으로 마지막은 엔터를 눌러야 넘어감
  - 철근방향 기준선 (Line) + 도곽배경 포함 :
         1도곽 및 배경  > 2. 기준객체(Line) > 3. 슬래브객체 ... > 2.기준객체 > 3.슬래브 객체
  - 철근방향 기준선 (Line)  :   1. 기준객체(Line) > 2. 슬래브객체 ... > 1.기준객체 > 2.슬래브 객체
  - 철근방향 0+90과 도곽 배경포함  : 1도곽 및 배경  >  2. 슬래브객체 .. > 2. 슬래브객체
  - 철근방향 0+90일때  : 1 슬래브객체 ...> 1슬래브 객체


• 철근방향 0 + 90도 : 일반적인 4각형 배치에 사용, 철근방향 기준선 선택없이 객체 다중선택 가능
• 철근방향 기준선 (Line)+그룹 :  철근방향이 경사가 있을거나 혼합일때
  - 기준선은 Line 만 선택가능 ( pline 은 선택안됨 )
  -  방향별 순서대로 다중선택 (기준선 1선택  ->  방향1 슬래브 선택  -> 기준선2  선택  -> 방향2 슬래브 선택 ..





  - 또는 방향별 평면을 분리하여 개별선택도 가능

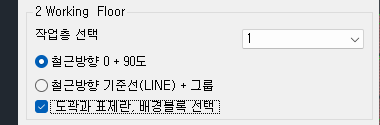

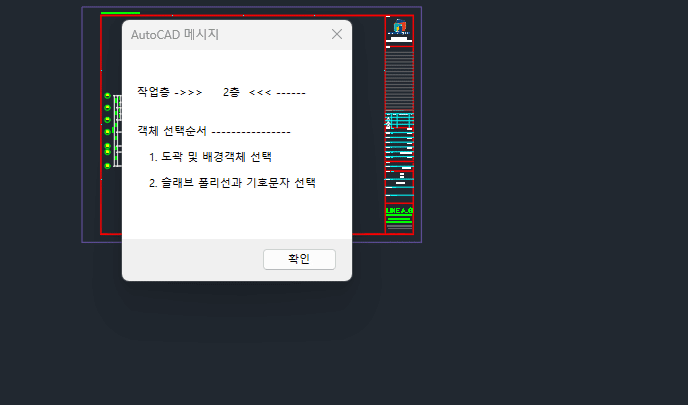

• 도곽과 표제란, 변경블록 선택 : 1차로 도곽등 선택하여 복사할경우  (선택된 객체는 잠깐 숨겨짐)

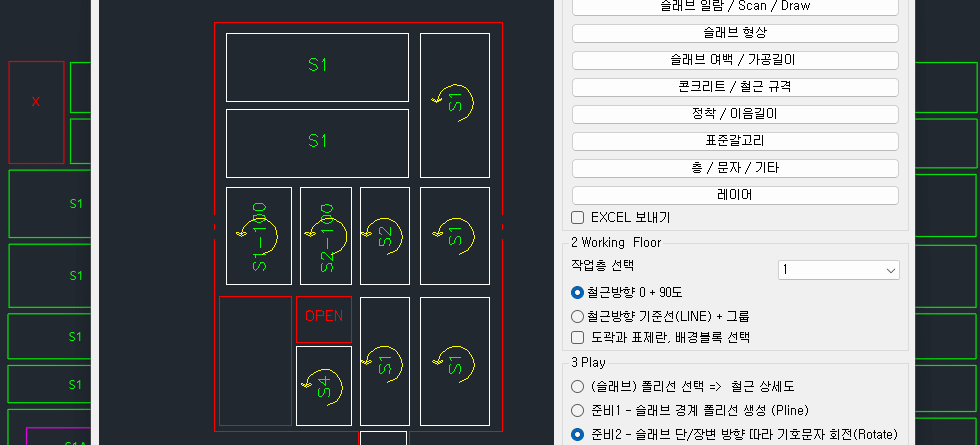

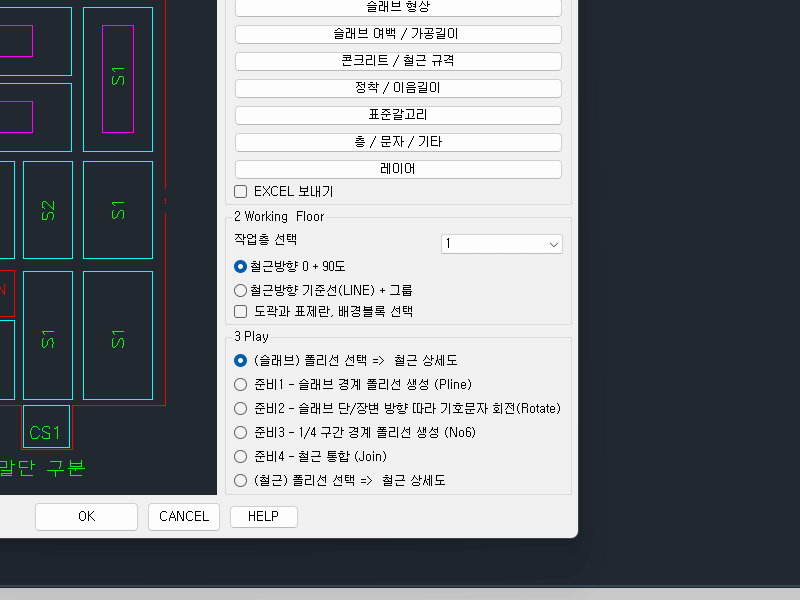

2 Play (실행)

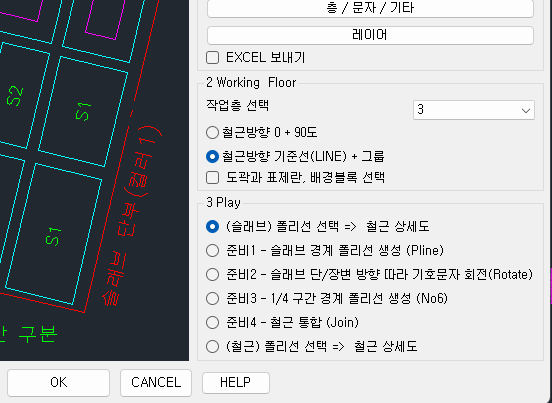

(슬래브) 폴리선 선택 -> 철근상세도 작성 : 슬래브 폴리선+기호문자를 선택하여 상세도 작성

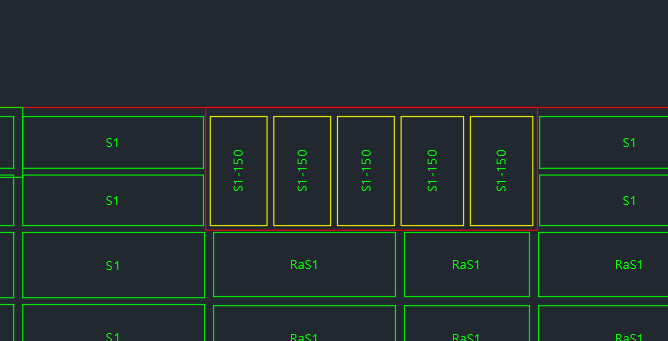

   문자는 슬래브당 반드시 1개의 문자만 가능 (빨강색 문자는 가능)

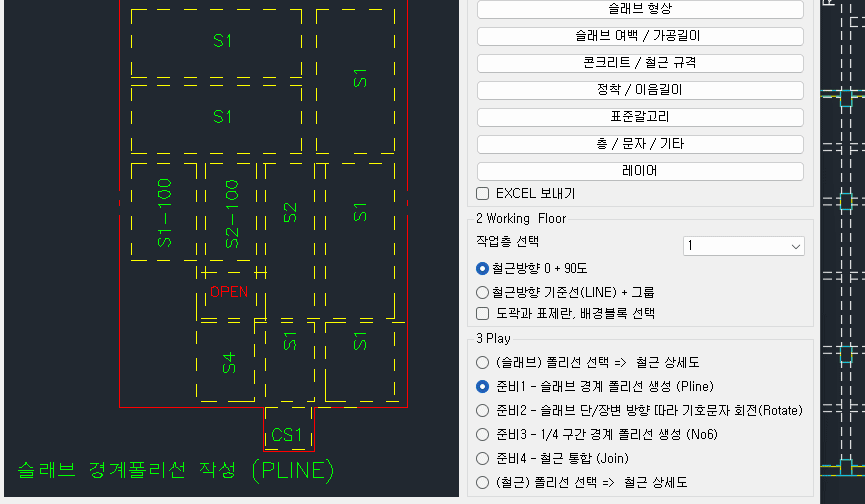

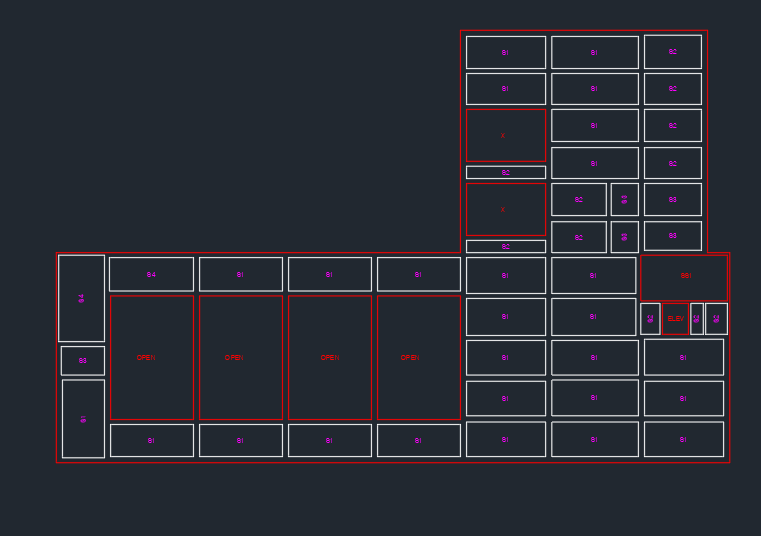

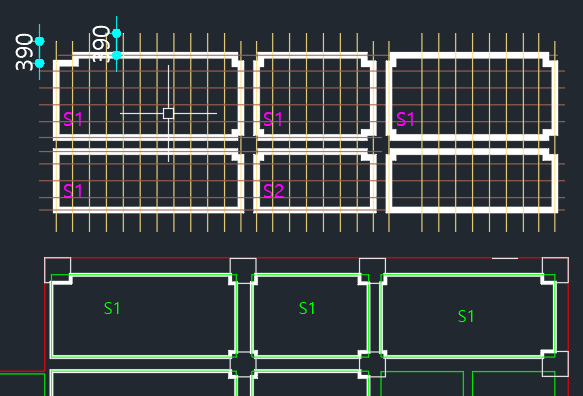

준비1 - 슬래브 경계 폴리선 생성 (Pline) : 사각형 경계선을 자동으로 만들어 주는 프로그램

슬래브 경계선을 Boundary를 이용해서 슬래브 경계선을 직접 생성하면
미세한 끊어짐으로 인하여 한번에 폴리선이 생성되지 않을수도 있고,
기둥부위 철근 정착길이가 교차점 부터산출되므로 짧게 산출됨 그래서 단순한 사각형의 폴리선이 필요함



기호문자와 선과 곡선만 선택되므로 모든객체를 폴리선과 블럭등이 없도록 2~3회  분해후 실행

선이 중간에 끊겨있어도 문자주변 최단선을 자동으로 선택하여 생성

빨강색 문자는 빨강색 폴리선을 그외는 작업레이어로 생성

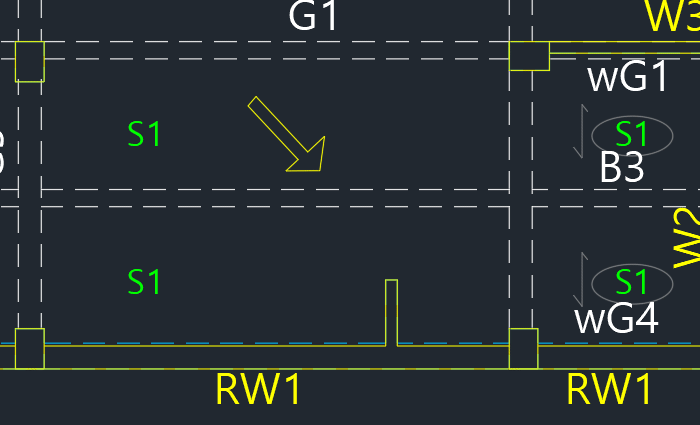

스라브 중간에 있는 벽체등은 삭제하거나 선택제외 필요

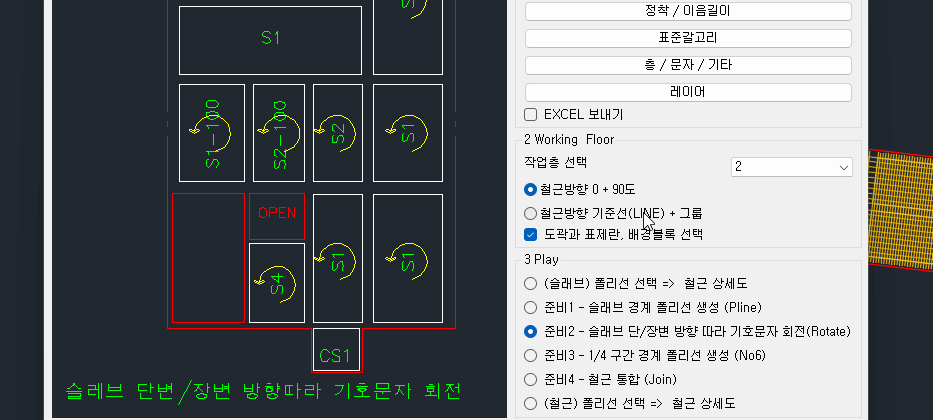

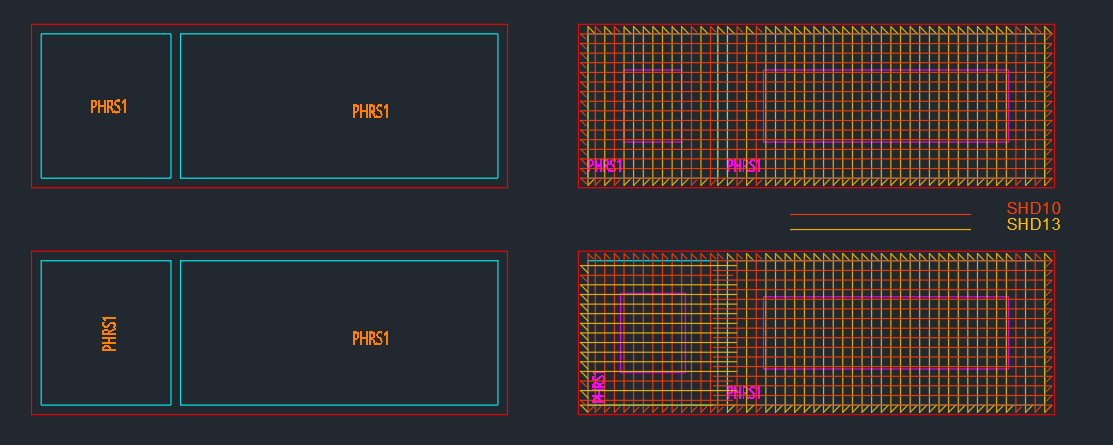

준비2 - 슬래브 단/장변 방향에 따라 기호문자 회전 : 자동으로 폴리선의 길이에 따라 문자의 방향을 회전함
슬래브 장변/단변은 길이로 구분가능하지만 일부 반대로 장/단변 적용이 필요한 경우가 있어 문자방향으로 장/단변 방향을 구분함

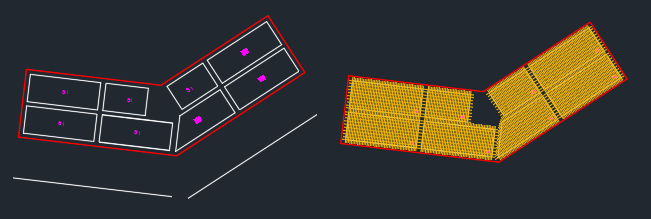

사선구간 : 기준선 선택 > 폴리선 선택 : 폴리선을 기준으로 선택할경우 미세한 오차때문에 철근방향 기준선 선택







 준비3 - 1/4 구간 경계 폴리선 생성 (No6) :  슬래브 단부 /중앙부 경계선은 일람표에 의해서 자동으로
             장변방향 단부는 Lx/ 2, 단변방향은 Lx/ 4 적용

- 구조계산에 따라 이방향 슬래브 또는 위치를 임의로 조정할수 있도록 사전 생성
  (폴리선 6번색만 인식)

- 슬래브 일람에 해당목록만 생성 / 일람표가 없으면 선택되는 폴리선 모두 생성
- LX4 구역 통일 옵션적용

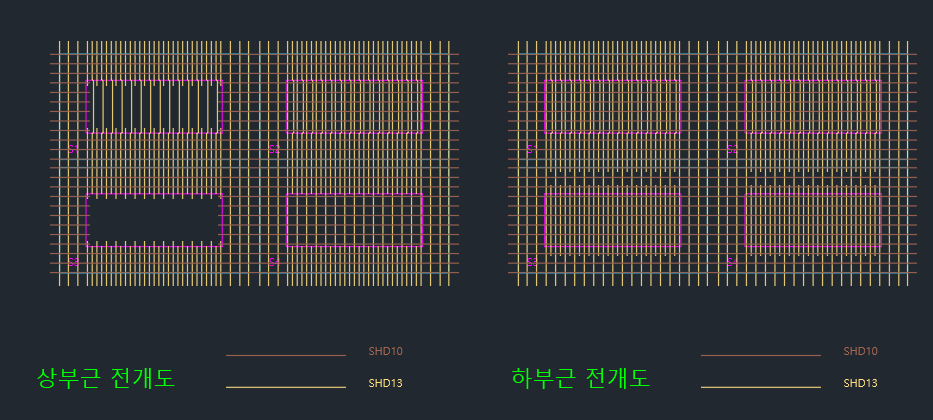

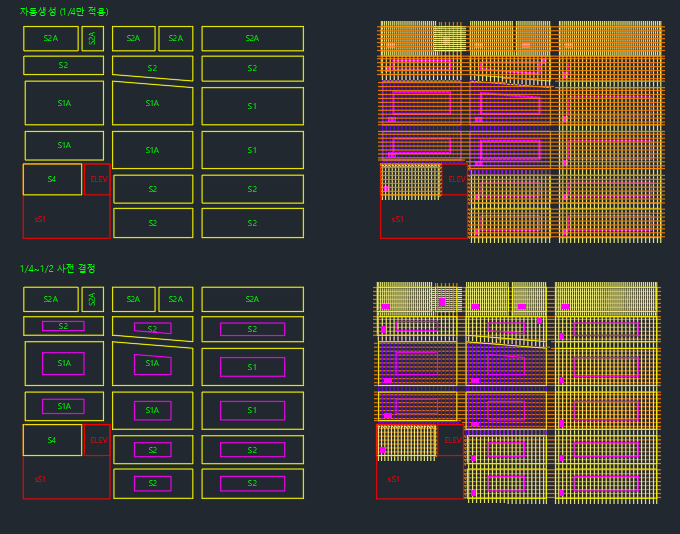

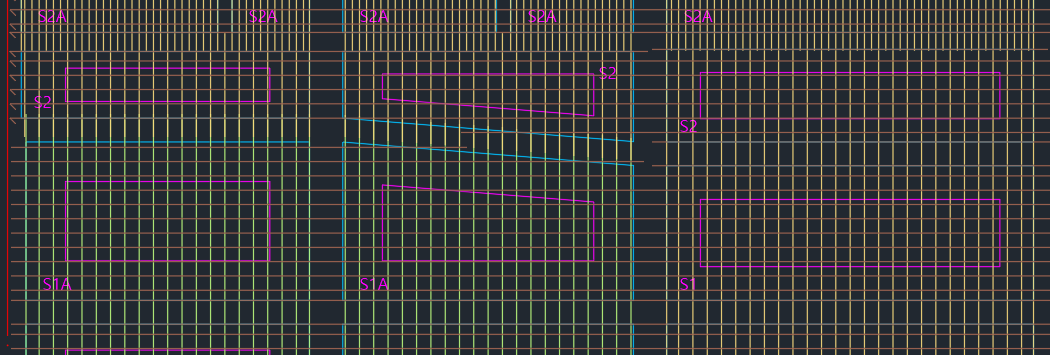

-  자동생선된 위치와 사용자가 조정한 경계선에 따라 생성된 배근 전개도





준비4 - 철근통합 (Join) :  생성된 전개도를 수정용

철근싸이즈가 다른 철근을 결합 하면 큰규격의 철근으로 결합하고 hook길이를 조정)

일반 리습 명령 jo는 직선과 곡선만 가능함





(철근) 폴리선 선택 => 철근 상세도 작성

부분수량을 산출하거나 수정된 전개도의 철근을 선택하여 배근도와 수량집계표를 재성성
