LED / LED2 - 지시선 그리기

명령어 : LED2 ( Leader Draw)

• DCL 화면없이 바로 지시선 작성 ( LED 최종실행 설정 )



명령어 : LED ( Leader Draw)

• 지시선을 빠르게 작성
• Leader ( Dimstyle 연동) 또는 Draw ( 폴리선작성 )
• MLeaderStyle을 사용하는 MULTILEADER 미적용
• 문자 스타일 선택가능
• AutoScale (S4SET) 적용  ( 2019.12.15이후 )
• 문자입력값 사전입력
• LED와 LED4 통합 및 전환기능 추가 (2024G9이후)

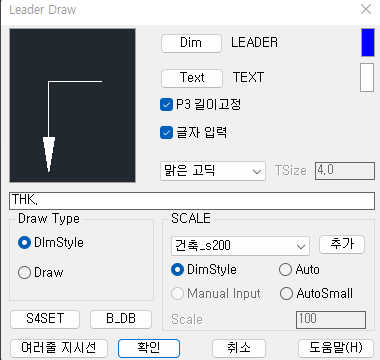

옵션  ( DCL )



• 지시선 유형 및 화살머리 크기 변경

• 치수스타일에 따라 크기 및 화살표 모양 변경
• 포인트 방향에 따라서 화살표 형상이 변경



• 지시선 작성방향에 따라 문자 정렬 ( 문자수정이 편리함 )



• 레이어 설정
• 글자입력 : 지시선+글자입력
• P3길이고정 : P2 와 P3 길이를 고정





• 그리기 방식 선택 (2019.12.15이전)
  - dimstyle은 치수스케일사용
  - Draw는 직접스케일 사용





• 그리기 방식 보완 (POPUP -> RADIO변경)
  Dimstyle은 DimstyleSelect, Auto, AutoSmall 중선택
  Draw는     DimstyleSelect, Auto, AutoSmall(90%), 직접입력 중선택













• DRAW ( 폴리선 ) - 스케일이 다른도면에 바로적용가능 (dimstyle은 스타일변경(CHD)로 변경가능)



• 레이어

1. 지시선 "Co007LED"
2. 문자   "Co003TEXT"





• 관련명령어

1. S4설정 - LAYOUT 및 출력 프로그램 공통설정
2. BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB
3. AutoSCALE - 자동선택되는 스케일설정
