QQ1/QQ1A... - 치수선 그리기 (스케일만 변경)

명령어 : QQ1 - 2점 선택형 그리기 (END->PER)

명령어 : QQ1A  - 스케일 자동선택

• 치수선 그리기 - 가장많이 사용되는 형태
• P1 (end) -> P2 (per) : 2번째 객체와 수직이 되도록 그리기
• 주열표기(풍선)는 QQQ 명령만 가능
• 기타사항은 DD1과 동일
  https://leelisp.tistory.com/entry/DD1

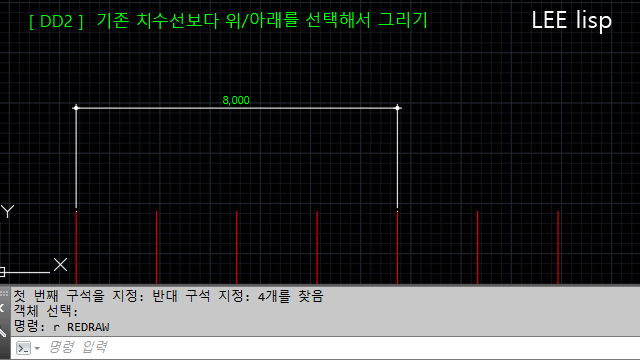

명령어 : QQ2 - 기존 치수선에 추가 치수선 그리기

명령어 : QQ2A  - 스케일 자동선택

• 기존 치수선 아래쪽 또는 윗쪽에 치수선 그리기 (DimbaseLine)
• 기타사항은 DD2과 동일
  https://leelisp.tistory.com/entry/DD2

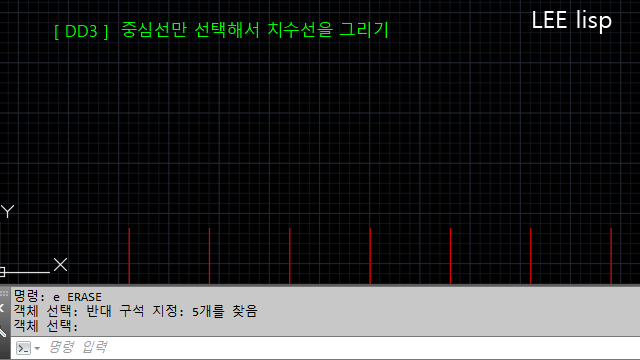

명령어 : QQ3 - 기존 치수선에 추가 치수선 그리기

명령어 : QQ3A  - 스케일 자동선택

• 중심선을 선택해서 한번에 치수선 그리기
• 블럭은 선택불가
• 기타사항은 DD3과 동일
  https://leelisp.tistory.com/entry/DD3

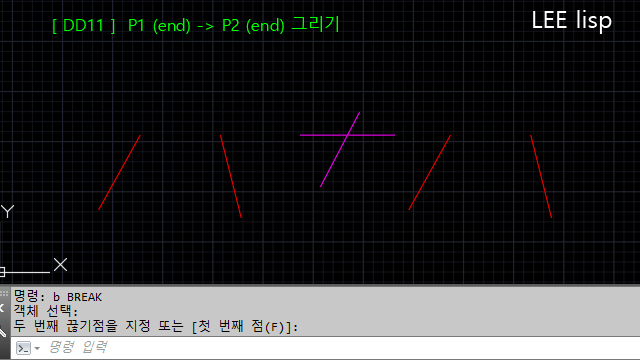

명령어 : QQ11 - 2점 선택형 그리기 (END->END)

명령어 : QQ11A  - 스케일 자동선택

• 치수선 그리기 - 가장많이 사용되는 형태
• P1점 (End,Int,mid....) -> P2점 (End,Int,mid....) 선택 그리기
• 주열표기(풍선)는 QQQ 명령만 가능
• 기타사항은 DD11과 동일
