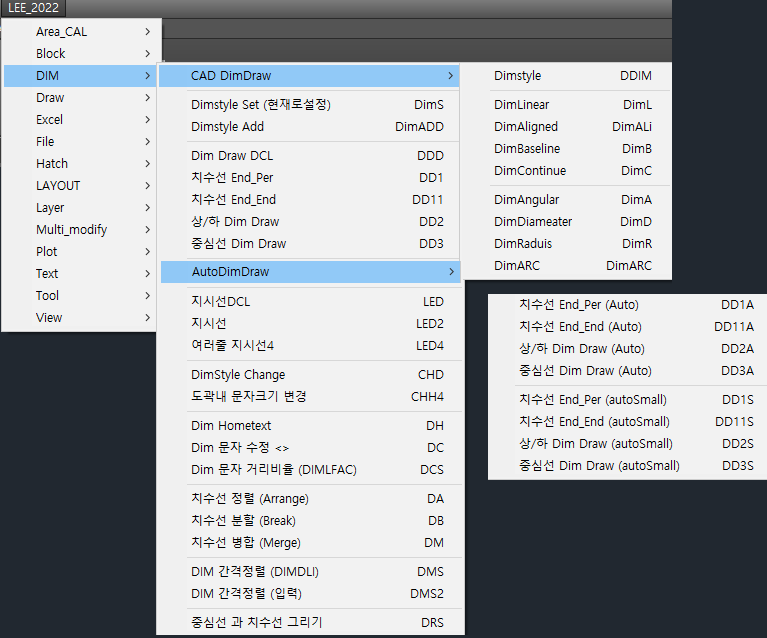

DIM 메뉴구성

• DIM 메뉴구성
• DimStyle 관리

1. DimS - 선택 및 추가 ( Layout )
2. DimADD - DimStyle 추가 (스케일만 입력)



• Dim 작성

1. DDD - 치수선 작성  메인  ( DCL )
2. DD1 / DD1A / DD1S - 치수선 작성 End-Per
3. DD11 / DD11A / DD11S - 치수선 작성 End-Snap (Int.End...)
4. DD2 / DD2A / DD2S - 상/하 치수 작성
5. DD3 / DD3A / DD3S - 중심선 선택 치수선 작성
6. LED - 지시선 작성 DCL
7. LED2 - 빠른 지시선 작성
8. DRS - 중심선 과 치수선 작성



• Dim 편집

1. CHD-DimStyle변경
2. CHH4-도곽내 치수선  과 문자 크기 통일 ( Layout )
3. DH -치수 문자 원위치
4. DC - 치수문자 수정
5. DCS - 치수문자 거리비율 수정
6. DA - 치수보조선 시작점 정렬
7. DB - 치수선 분할
8. DM - 치수선 병합
9. DMS / DMS2 - 치수선 간격 정렬
