QQQ - 치수선 그리기 DCL (V2025, 스케일만 변경)

명령어 : QQQ ( Quick Dimension Draw ) - 2025D2이후 신설

• 치수선 그리기 종합명령어 ( DCL )
• 치수선 그리기명령 및 치수선스타일, 레이어등 관리
• DDD 시리즈 (DD1/DD2/DD3/DD11)은 치수스타일 선택형
• QQQ 시리즈(QQ1/QQ2/QQ3/QQ11)은 치수스타일 고정, 스케일만 변경형 (자동선택포함)
• DDIM에서 설정한 DIMSTYLE에서 스케일만 수정하여 그리기 적용
• @Dimstyle (@ddim)에서 치수스타일을 조정가능
• AutoScale 적용 (도곽블럭내 작업, A1/A3 선택)
• 고정된 스타일에 스케일만 변경되므로 AutoSmall형태는 없음

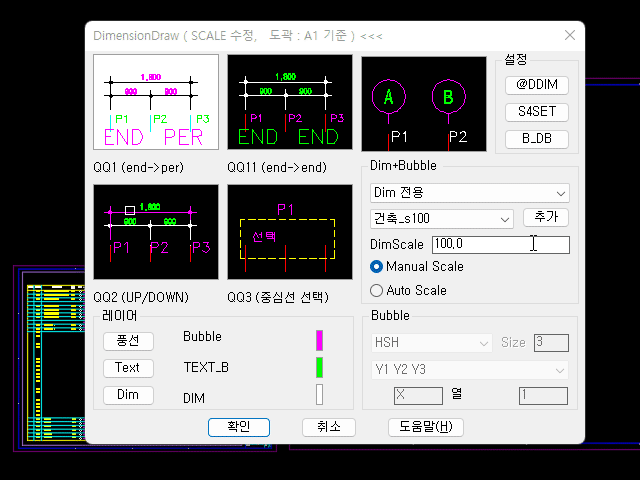

옵션 (DCL)

• 치수선 스타일을 변경할수 있도록 @DIMSTYLE (@DDIM)  연결

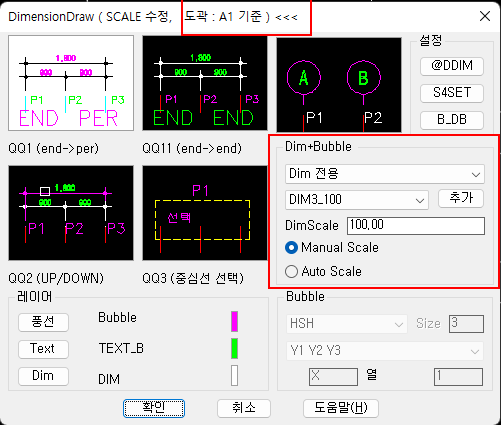

• 치수선 스타일 기준을 A1/A3 선택에 따라  제목에 스타일 기준을 표기
• Manual Scale : 사용자가 입력한 스케일 적용
• Auto Scale : 도곽크기에 따라 자동선택된 스케일 적용



• 기타사항은 DDD와 동일
