DRS - 중심선 및 치수선 그리기
Lee lisp/Dim2018. 12. 29. 23:33
명령어 : DRS ( Dim & Center Line Draw )
- 중심선과 치수선, 풍선(주열기호)을 작성
- 치수 및 문자의 크기는 A1출력 기준으로 정함 ( 기본값 List_TEXT_1.TXT )

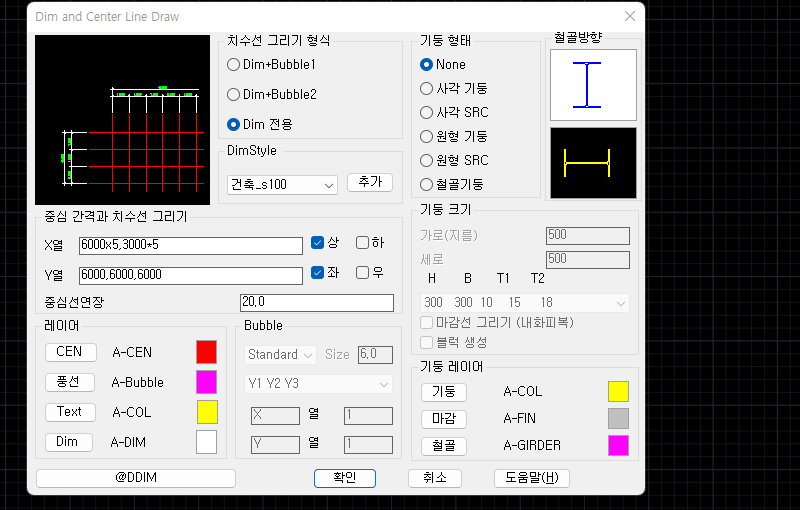

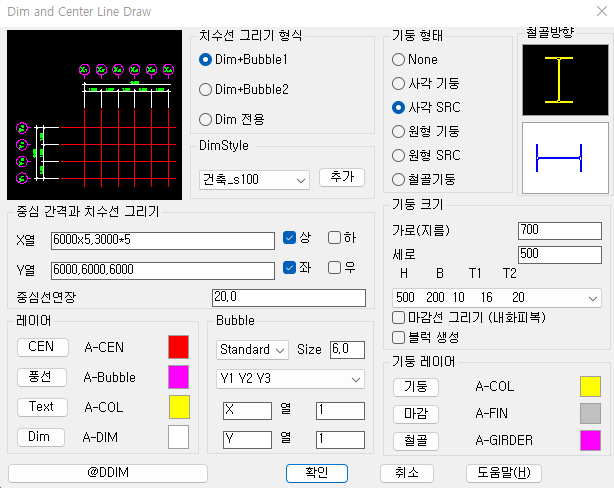

옵션 ( DCL )
- 풍선 모양 선택
- DimStyle : 치수선 스타일을 선택
- 추가 : 치수선 스타을을 추가
- 거리 및 치수선 그리기 옵션
- 중심선 거리는 쉼표(,)로 구분해서 입력한다
- 반복되는 거리는 곱하기( x or * )를 이용할수 있다
- 치수선이 그려질 방향을 선택할수 있다
- 풍선은 상부, 좌측 2개소만 작도됨
- 중심선 연장거리 : 교차점에서 치수선 시작점까지 거리
- 치수선 레이어 (변경가능함)
- 풍선내 문자스타일 및 문자크기
- 문자타입은 4가지 가능
- 풍선크기는 문자크기 비율로 정함
- 레이어
- 풍선문자 "Co003TEXT_B"
- 풍선문자 "Co006BUB"
- 치수선 "Co007DIM"
- 중심선 "CE001CEN"
