LED4 - 여러줄 지시선 그리기

명령어 : LED4 ( Leader Draw )

• 여러줄 지시선을 빠르게 작성
• 미리작성된 내용으로 지시선 작성
• Leader ( Dimstyle 연동) 또는 Draw ( 폴리선작성 )
• 명령 LED와 옵션동일
• "("로 시작하는 내용 선그리기 제외 적용
• 문자입력값 DB 사용가능 ( txt파일)
• LED와 통합 및 옵션간소화 적용 (2024G9부터)

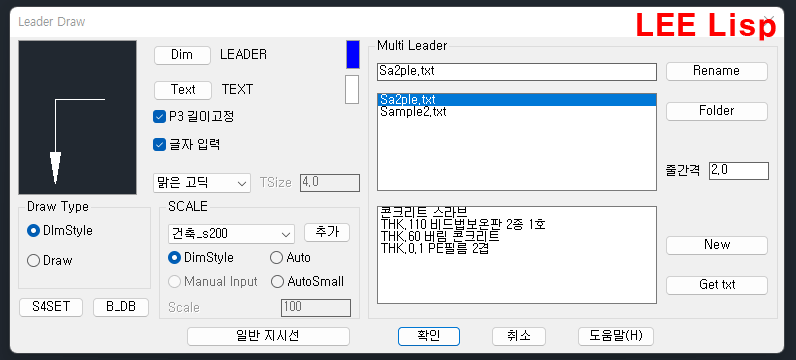

옵션  ( DCL )

• 좌측옵션 LED와 동일
• 선택된 파일이름 : 이름변경에 사용

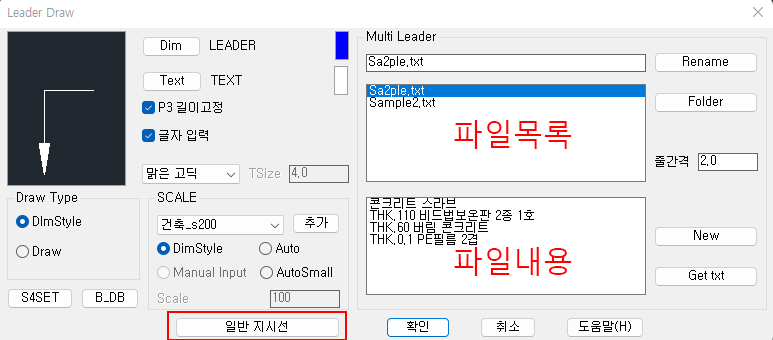

• 파일목록 : LED_DB폴더내 파일목록 ( 목록이름 바꾸기 및 내용수정 )
• 지시선 내용 : TXT파일 내용 (메모기호가 있을경우 제외 ";" )
• Rename : 파일이름 변경 실행
• Edit : 지시선 내용을 수정편집 ( 메모장 )
• reLoad : 목록갱신
• Folder : LED_DB폴더 탐색기 열기 (C:\Lee_lisp\LED_DB, 복사 및 신설등 파일관리 가능)
• 줄간격 : 문자크기에 따라 다음줄 간격 비율
• New : 신규목록 추가 (메모장에서 입력)
• Get txt : 선택된 문자들을 DB파일에 추가
• Get 1st : 선택된 문자들중 첫번째 문자내용으로 DB파일 생성 (바닥마감재등등)
• Get End : 선택된 문자들중 마지막 문자내용으로 DB파일 생성(천정마감재등등)
• Delete : 선택된 문자 DB파일 삭제





• 레이어

1. 지시선 "Co007LED"
2. 문자   "Co003TEXT"



• LED와 LED4 전환



• 관련명령어

1. LED - 지시선 그리기
2. S4설정 - LAYOUT 및 출력 프로그램 공통설정
3. BLOCK_DB수정  - 도곽블럭 기본값 및 BLOCK_DB
4. AutoSCALE - 자동선택되는 스케일설정
